Components [07/2020 - ]

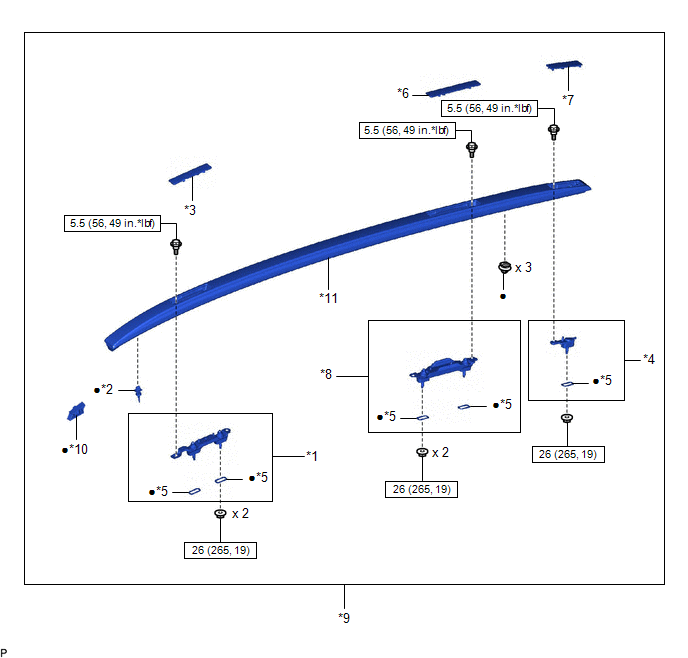

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT ROOF RACK LEG | *2 | FRONT ROOF RACK RETAINER |
| *3 | NO. 1 SIDE ROOF GARNISH LID | *4 | NO. 2 REAR ROOF RACK LEG |
| *5 | NO. 2 ROOF CARRIER SEAL | *6 | NO. 2 SIDE ROOF GARNISH LID |
| *7 | NO. 3 SIDE ROOF GARNISH LID | *8 | REAR ROOF RACK LEG |
| *9 | ROOF RACK ASSEMBLY | *10 | ROOF SIDE RAIL GARNISH PAD |
| *11 | FRONT ROOF SIDE GARNISH SUB-ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 3 ROOF CARRIER SEAL | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
