Components [07/2020 - 12/2021]

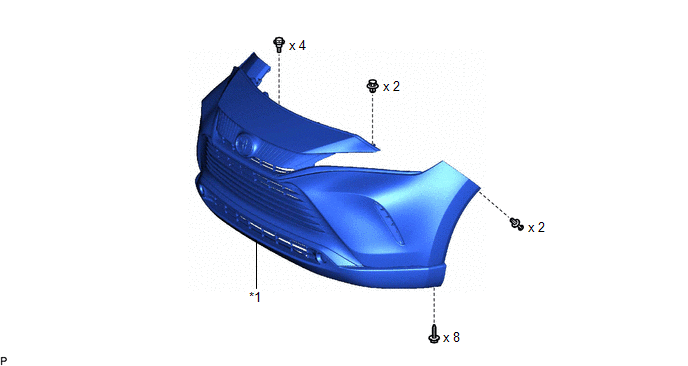

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT BUMPER ASSEMBLY | - | - |

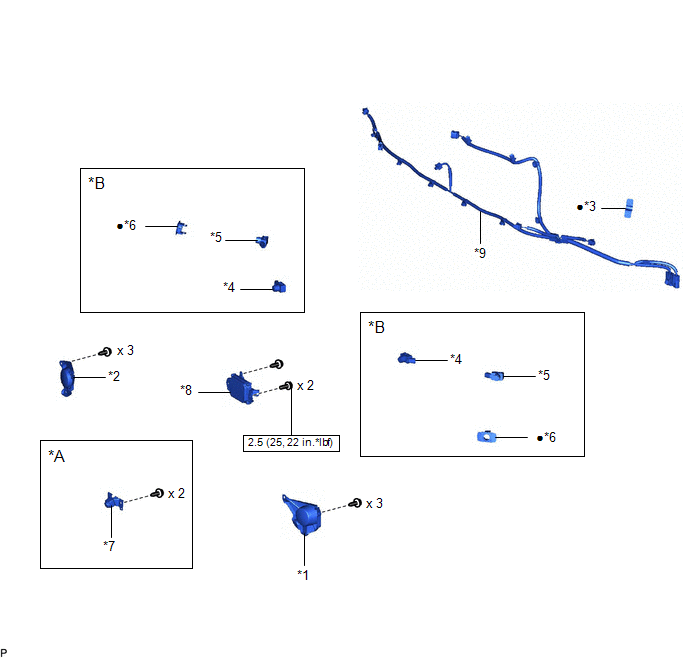

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Panoramic View Monitor System | *B | w/ Intuitive Parking Assist System |
| *1 | FOG LIGHT COVER LH | *2 | FOG LIGHT COVER RH |
| *3 | FOG LIGHT SEAL | *4 | FRONT CENTER ULTRASONIC SENSOR |
| *5 | FRONT CORNER ULTRASONIC SENSOR | *6 | FRONT CORNER ULTRASONIC SENSOR RETAINER |
| *7 | FRONT TELEVISION CAMERA ASSEMBLY | *8 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
| *9 | NO. 4 ENGINE ROOM WIRE | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

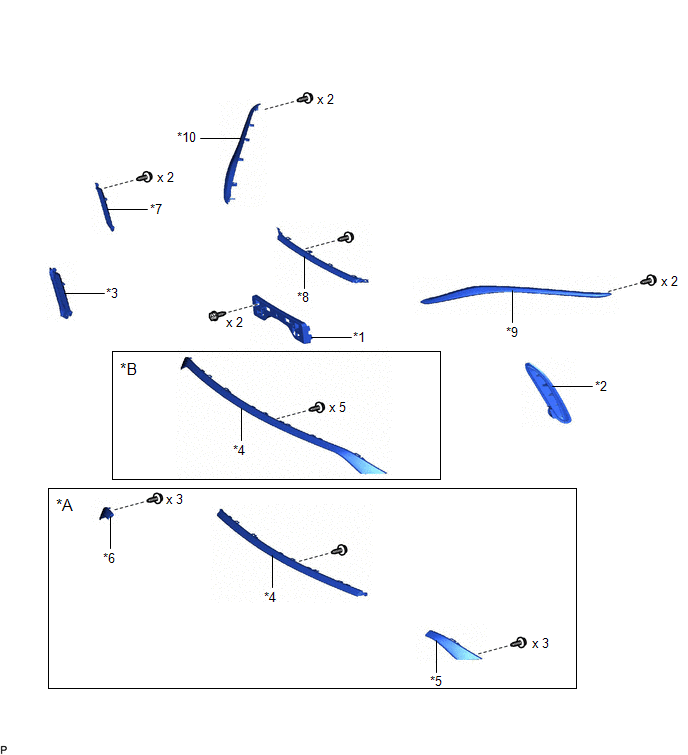

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | For Type A | *B | For Type B |
| *1 | FRONT BUMPER EXTENSION MOUNTING BRACKET | *2 | FRONT BUMPER HOLE COVER LH |
| *3 | FRONT BUMPER HOLE COVER RH | *4 | LOWER RADIATOR GRILLE MOULDING |
| *5 | LOWER SIDE RADIATOR GRILLE LH | *6 | LOWER SIDE RADIATOR GRILLE RH |
| *7 | NO. 1 FRONT BUMPER BRACKET RH | *8 | NO. 1 RADIATOR GRILLE MOULDING |
| *9 | RADIATOR GRILLE SIDE MOULDING LH | *10 | RADIATOR GRILLE SIDE MOULDING RH |

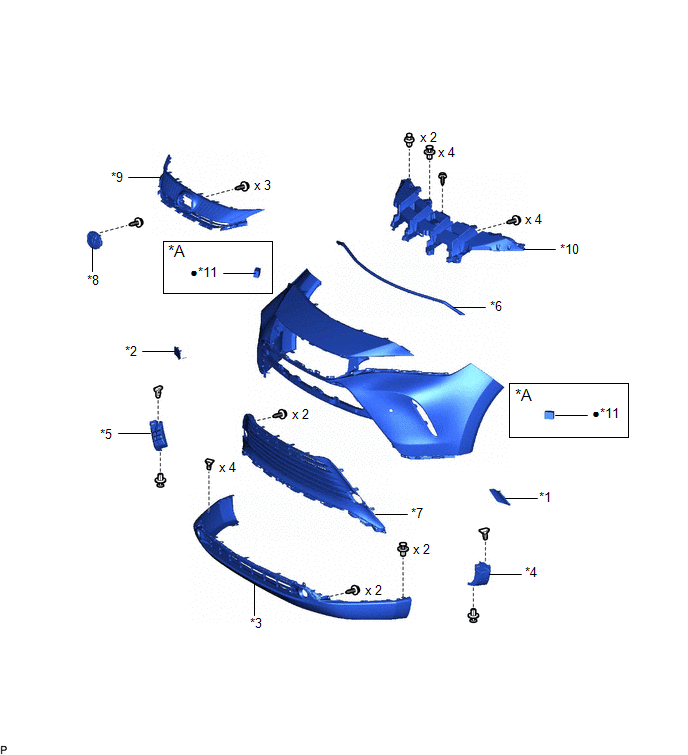

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Front Bumper Pad | - | - |
| *1 | FRONT BUMPER ARM HOLE COVER LH | *2 | FRONT BUMPER ARM HOLE COVER RH |
| *3 | FRONT BUMPER GUARD | *4 | FRONT BUMPER GUARD PAD LH |
| *5 | FRONT BUMPER GUARD PAD RH | *6 | HOOD TO FRONT END PANEL SEAL |
| *7 | LOWER NO. 1 RADIATOR GRILLE | *8 | RADIATOR GRILLE (OR FRONT PANEL) EMBLEM |
| *9 | RADIATOR GRILLE ASSEMBLY | *10 | RADIATOR GRILLE BRACKET |
| *11 | FRONT BUMPER PAD | - | - |
| • | Non-reusable part | - | - |

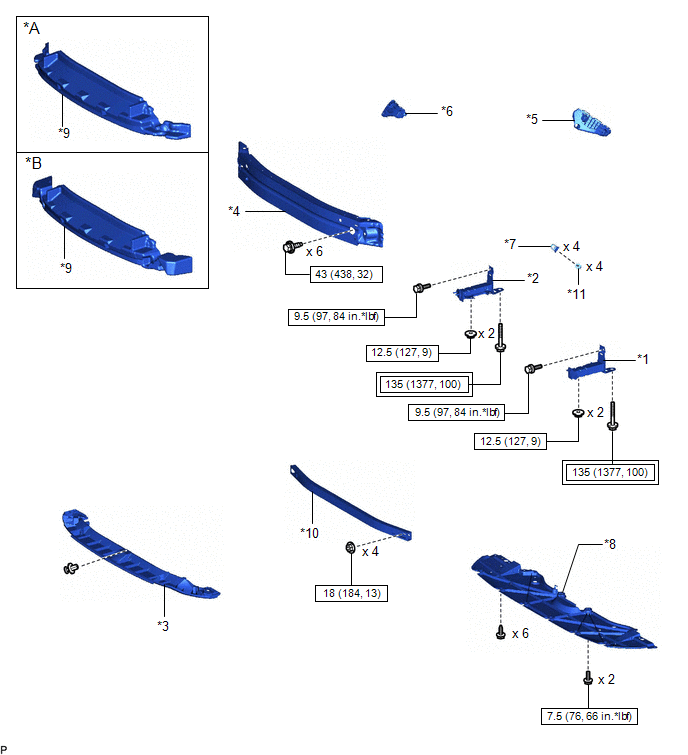

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | For Type A | *B | For Type B |
| *1 | FRONT BUMPER EXTENSION SUB-ASSEMBLY LH | *2 | FRONT BUMPER EXTENSION SUB-ASSEMBLY RH |
| *3 | FRONT BUMPER LOWER ABSORBER | *4 | FRONT BUMPER REINFORCEMENT SUB-ASSEMBLY |
| *5 | FRONT BUMPER SIDE RETAINER LH | *6 | FRONT BUMPER SIDE RETAINER RH |
| *7 | FRONT FENDER LINER RETAINER | *8 | NO. 1 ENGINE UNDER COVER |
| *9 | NO. 2 FRONT BUMPER ENERGY ABSORBER | *10 | NO. 2 FRONT BUMPER REINFORCEMENT |
| *11 | PIN HOLD CLIP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |
