Components [07/2020 - 10/2022]
| Callout | Description | Callout | Description |
|---|---|---|---|

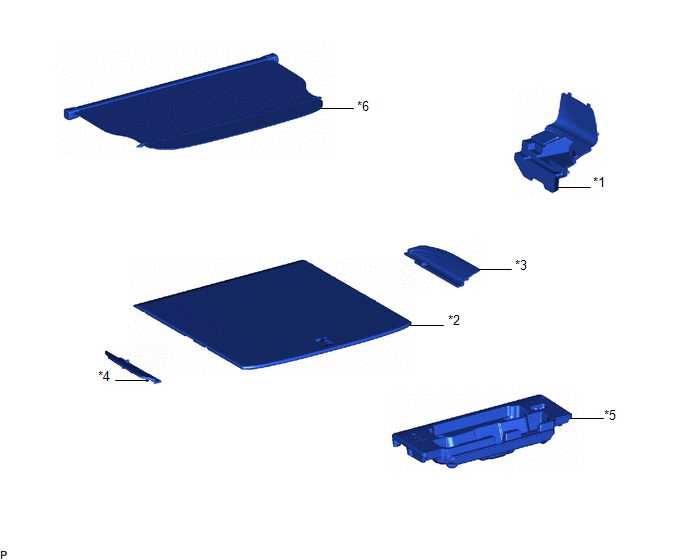

| *1 | BATTERY HOLE COVER | *2 | DECK BOARD ASSEMBLY |
| *3 | REAR NO. 2 FLOOR BOARD | *4 | REAR NO. 3 FLOOR BOARD |
| *5 | SPARE WHEEL COVER STOPPER | *6 | TONNEAU COVER ASSEMBLY |

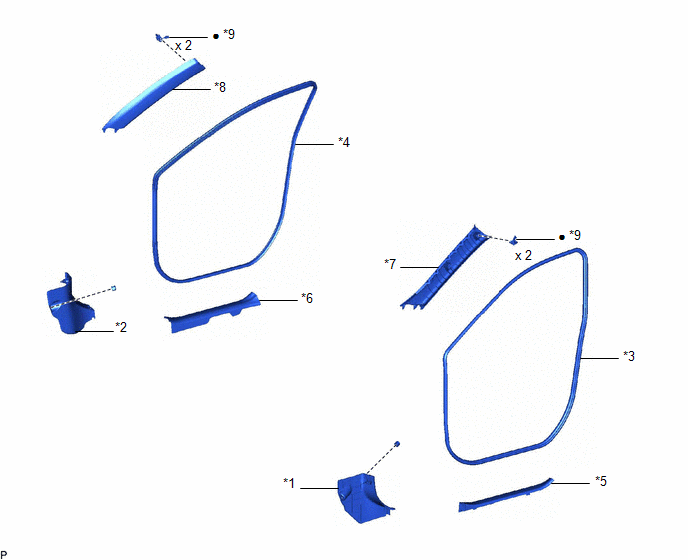

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | COWL SIDE TRIM BOARD LH | *2 | COWL SIDE TRIM BOARD RH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH |
| *5 | FRONT DOOR SCUFF PLATE LH | *6 | FRONT DOOR SCUFF PLATE RH |
| *7 | FRONT PILLAR GARNISH LH | *8 | FRONT PILLAR GARNISH RH |
| *9 | FRONT PILLAR GARNISH CLIP | - | - |
| • | Non-reusable part | - | - |
Fig 3: Roof Headlining Replacement Components With Torque Specifications [07/2020 - 10/2022] (3 Of 9)

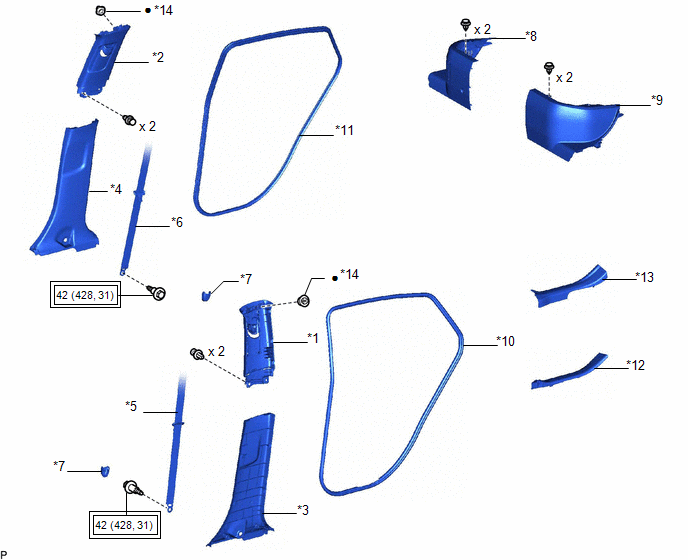

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CENTER PILLAR GARNISH ASSEMBLY LH | *2 | CENTER PILLAR GARNISH ASSEMBLY RH |
| *3 | CENTER PILLAR LOWER GARNISH LH | *4 | CENTER PILLAR LOWER GARNISH RH |
| *5 | FRONT SEAT OUTER BELT ASSEMBLY LH | *6 | FRONT SEAT OUTER BELT ASSEMBLY RH |
| *7 | LAP BELT OUTER ANCHOR COVER | *8 | NO. 2 BATTERY SERVICE COVER BOARD |
| *9 | NO. 3 BATTERY SERVICE COVER BOARD | *10 | REAR DOOR OPENING TRIM WEATHERSTRIP LH |
| *11 | REAR DOOR OPENING TRIM WEATHERSTRIP RH | *12 | REAR DOOR SCUFF PLATE LH |
| *13 | REAR DOOR SCUFF PLATE RH | *14 | CLIP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |
Fig 4: Roof Headlining Replacement Components With Torque Specifications [07/2020 - 10/2022] (4 Of 9)

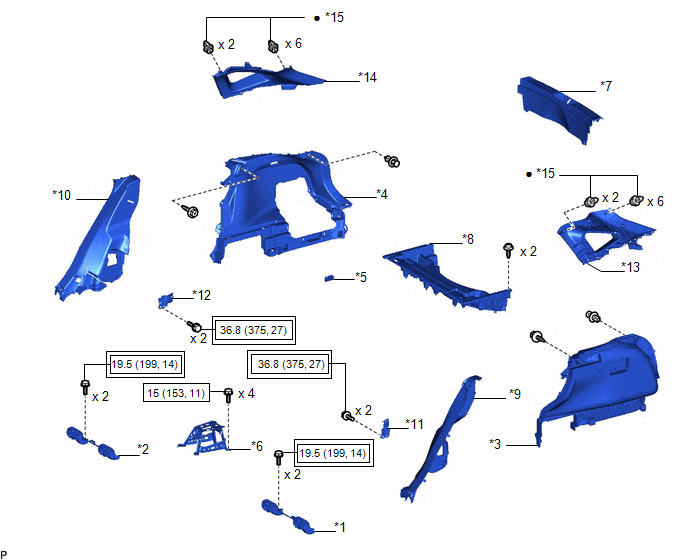

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CHILD RESTRAINT SEAT ANCHOR BRACKET SUB-ASSEMBLY LH | *2 | CHILD RESTRAINT SEAT ANCHOR BRACKET SUB-ASSEMBLY RH |
| *3 | DECK TRIM SIDE PANEL ASSEMBLY LH | *4 | DECK TRIM SIDE PANEL ASSEMBLY RH |
| *5 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *6 | NO. 2 CONSOLE BOX MOUNTING BRACKET |
| *7 | REAR FLOOR FINISH PLATE | *8 | REAR NO. 1 FLOOR MAT SUPPORT SIDE PLATE |
| *9 | REAR SEAT SIDE GARNISH LH | *10 | REAR SEAT SIDE GARNISH RH |
| *11 | REAR SEATBACK HINGE SUB-ASSEMBLY LH | *12 | REAR SEATBACK HINGE SUB-ASSEMBLY RH |
| *13 | ROOF SIDE INNER GARNISH ASSEMBLY LH | *14 | ROOF SIDE INNER GARNISH ASSEMBLY RH |
| *15 | CLIP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | - | - |

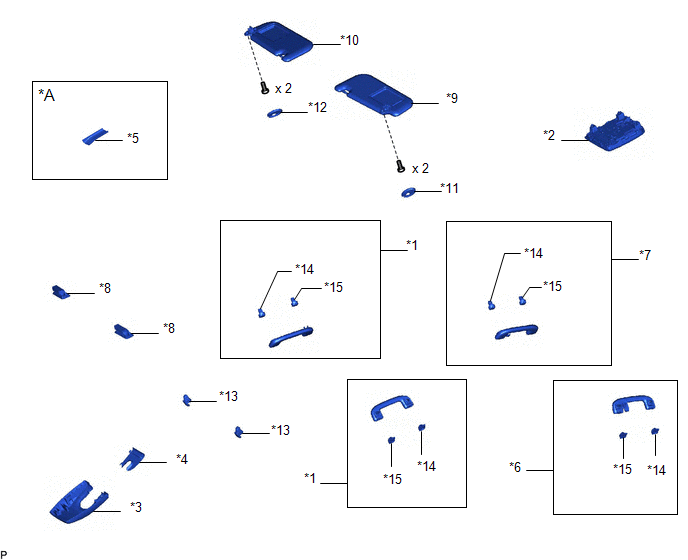

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Rain Sensor | - | - |
| *1 | ASSIST GRIP ASSEMBLY | *2 | MAP LIGHT ASSEMBLY |
| *3 | NO. 1 FORWARD RECOGNITION COVER | *4 | NO. 2 FORWARD RECOGNITION COVER |
| *5 | RAIN SENSOR COVER | *6 | REAR ASSIST GRIP ASSEMBLY LH |
| *7 | REAR ASSIST GRIP ASSEMBLY RH | *8 | VANITY LIGHT ASSEMBLY |
| *9 | VISOR ASSEMBLY LH | *10 | VISOR ASSEMBLY RH |
| *11 | VISOR BRACKET COVER LH | *12 | VISOR BRACKET COVER RH |
| *13 | VISOR HOLDER | *14 | ASSIST GRIP COVER LH |
| *15 | ASSIST GRIP COVER RH | - | - |

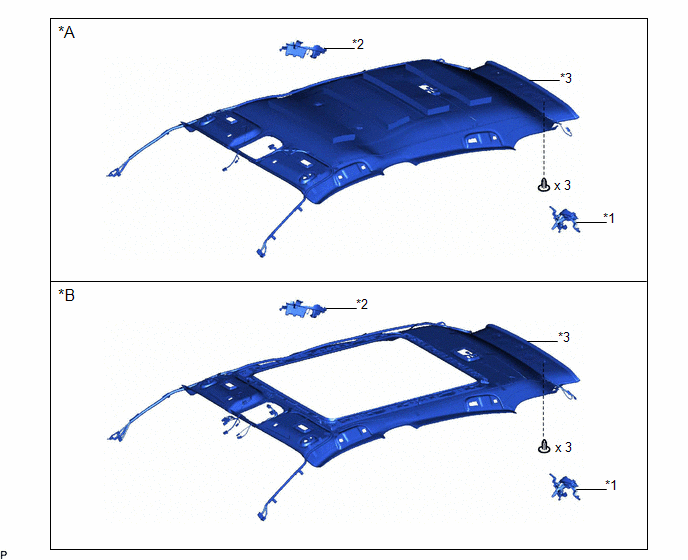

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | For Normal Roof | *B | For Glass Roof |
| *1 | REAR NO. 2 SIDE RAIL SPACER LH | *2 | REAR NO. 2 SIDE RAIL SPACER RH |
| *3 | ROOF HEADLINING ASSEMBLY | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|

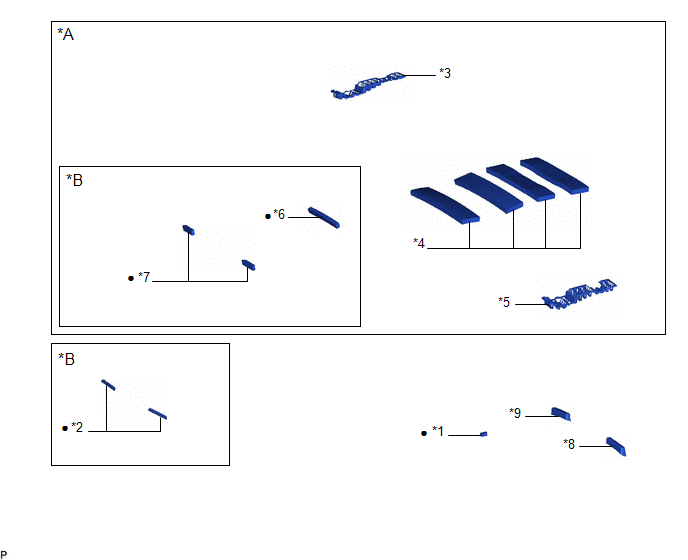

| *A | For Normal Roof | *B | For Cold Area Specification Vehicles |
| *1 | CENTER ROOF HEADLINING PAD | *2 | FRONT SIDE ROOF HEADLINING PAD |
| *3 | NO. 1 ROOF HEADLINING SUPPORT | *4 | NO. 1 ROOF SILENCER PAD |
| *5 | NO. 2 ROOF HEADLINING SUPPORT | *6 | ROOF HEADLINING END PAD |
| *7 | ROOF HEADLINING PAD | *8 | ROOF HEADLINING PAD LH |
| *9 | ROOF HEADLINING PAD RH | - | - |
| • | Non-reusable part | - | - |

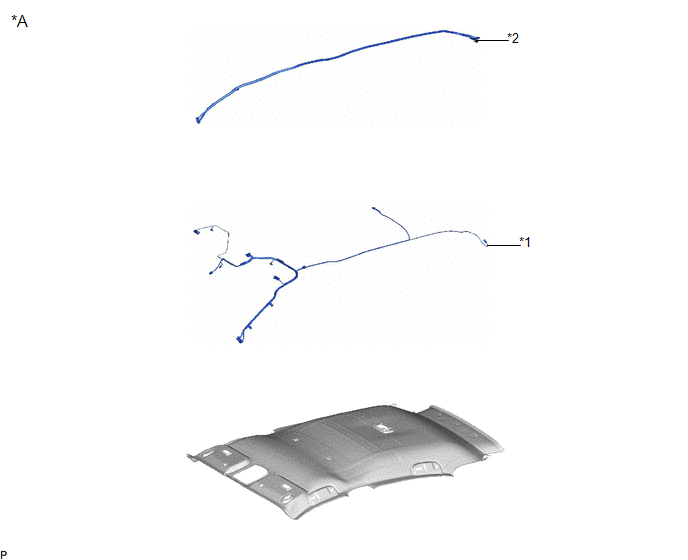

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | For Normal Roof | - | - |
| *1 | NO. 1 ROOF WIRE | *2 | NO. 2 ANTENNA CORD SUB-ASSEMBLY |

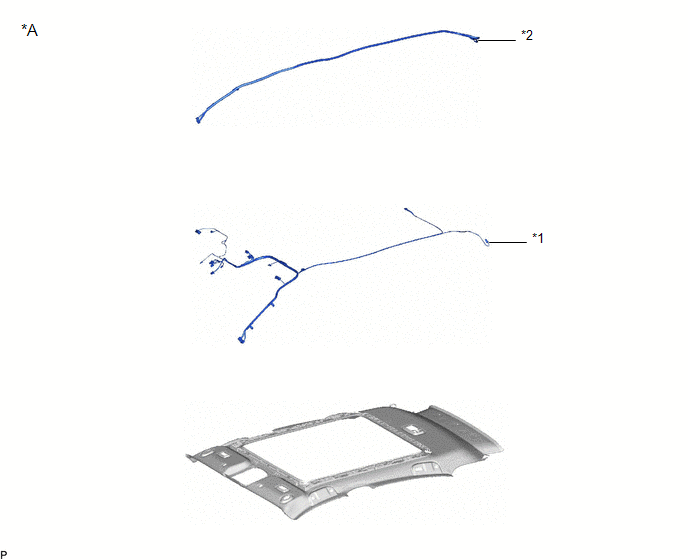

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | For Glass Roof | - | - |
| *1 | NO. 1 ROOF WIRE | *2 | NO. 2 ANTENNA CORD SUB-ASSEMBLY |
