Components [07/2020 - 10/2022]

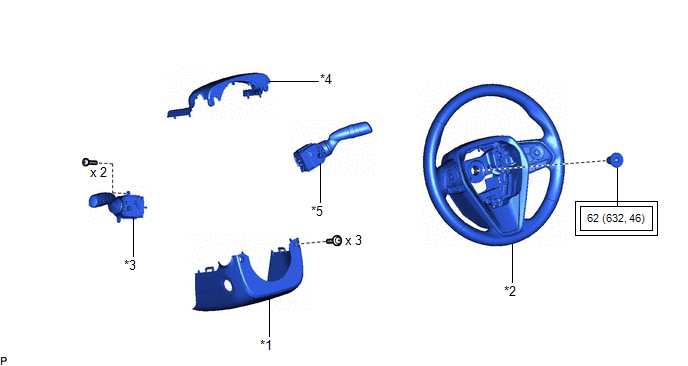

Fig 1: Instrument Panel Safety Pad Replacement Components With Torque Specifications [07/2020 - 10/2022] (1 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | LOWER STEERING COLUMN COVER | *2 | STEERING WHEEL ASSEMBLY |
| *3 | TURN SIGNAL SWITCH | *4 | UPPER STEERING COLUMN COVER |
| *5 | WINDSHIELD WIPER SWITCH ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | - | - |

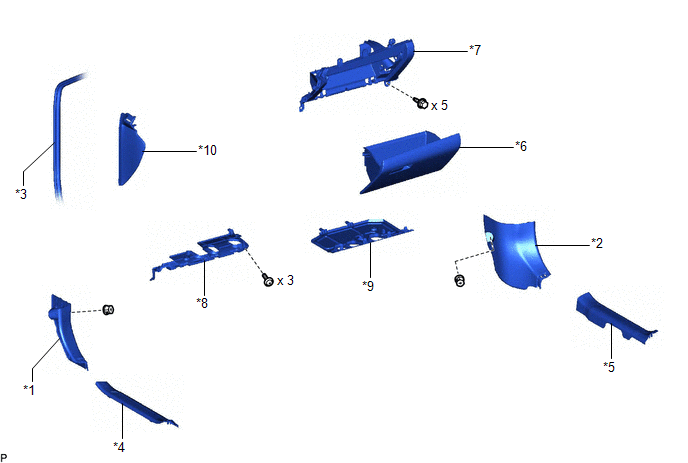

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | COWL SIDE TRIM BOARD LH | *2 | COWL SIDE TRIM BOARD RH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT DOOR SCUFF PLATE LH |
| *5 | FRONT DOOR SCUFF PLATE RH | *6 | GLOVE COMPARTMENT DOOR ASSEMBLY |
| *7 | LOWER NO. 2 INSTRUMENT PANEL FINISH PANEL | *8 | NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |
| *9 | NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY | *10 | NO. 2 INSTRUMENT SIDE PANEL |

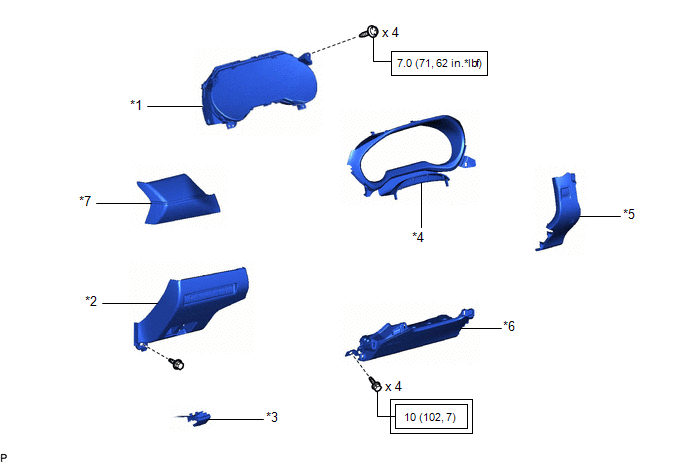

Fig 3: Instrument Panel Safety Pad Replacement Components With Torque Specifications [07/2020 - 10/2022] (3 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | COMBINATION METER ASSEMBLY | *2 | FUSE BOX OPENING COVER |
| *3 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY | *4 | INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY |
| *5 | LOWER INSTRUMENT PANEL FINISH PANEL ASSEMBLY | *6 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY |
| *7 | NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |

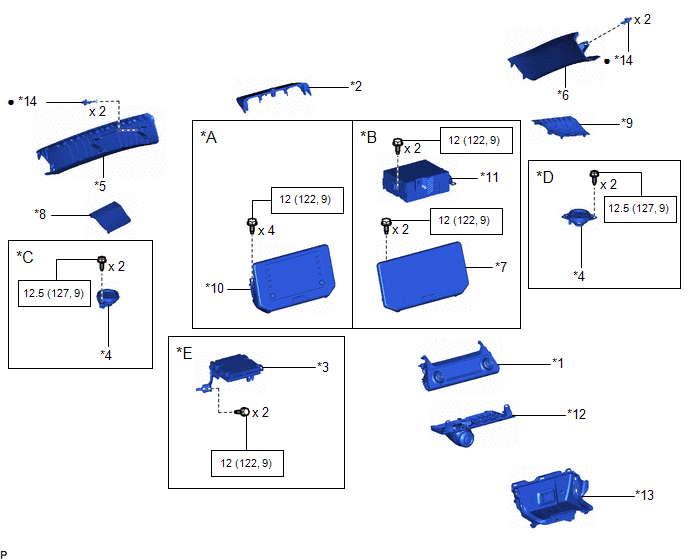

Fig 4: Instrument Panel Safety Pad Replacement Components With Torque Specifications [07/2020 - 10/2022] (4 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | For 8 Inch Display | *B | For 12.3 Inch Display |
| *C | For LH Side | *D | For RH Side |
| *E | w/ Manual (SOS) Switch | - | - |
| *1 | AIR CONDITIONING CONTROL ASSEMBLY | *2 | CENTER UPPER INSTRUMENT CLUSTER FINISH PANEL |
| *3 | DCM (TELEMATICS TRANSCEIVER) WITH BRACKET | *4 | FRONT NO. 2 SPEAKER ASSEMBLY |
| *5 | FRONT PILLAR GARNISH LH | *6 | FRONT PILLAR GARNISH RH |
| *7 | MULTI-DISPLAY ASSEMBLY WITH BRACKET | *8 | NO. 1 SPEAKER HOLE COVER |
| *9 | NO. 2 SPEAKER HOLE COVER | *10 | RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET |
| *11 | RADIO RECEIVER ASSEMBLY WITH BRACKET | *12 | UPPER CONSOLE BOX INSULATOR |
| *13 | WIRELESS CHARGER ASSEMBLY | *14 | FRONT PILLAR GARNISH CLIP |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

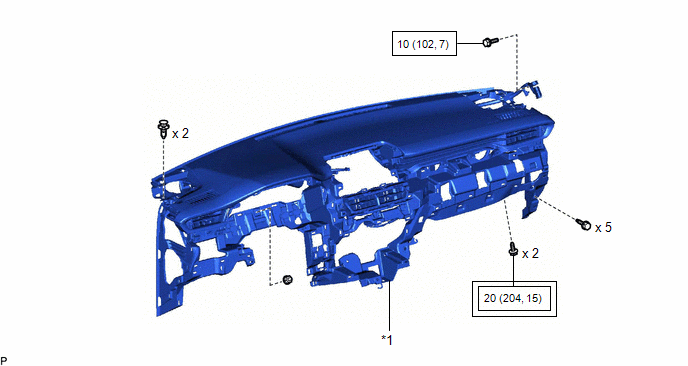

Fig 5: Instrument Panel Safety Pad Replacement Components With Torque Specifications [07/2020 - 10/2022] (5 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque |

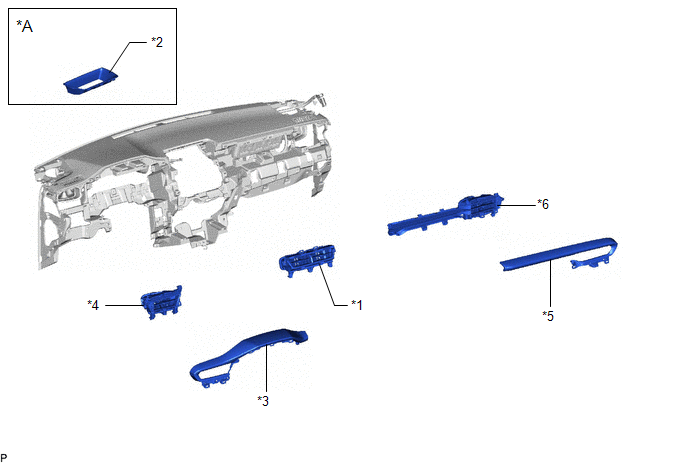

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Headup Display | - | - |
| *1 | CENTER INSTRUMENT PANEL REGISTER ASSEMBLY | *2 | INSTRUMENT PANEL HOLE COVER |
| *3 | NO. 1 INSTRUMENT PANEL GARNISH SUB-ASSEMBLY | *4 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *5 | NO. 2 INSTRUMENT PANEL GARNISH SUB-ASSEMBLY | *6 | NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY |

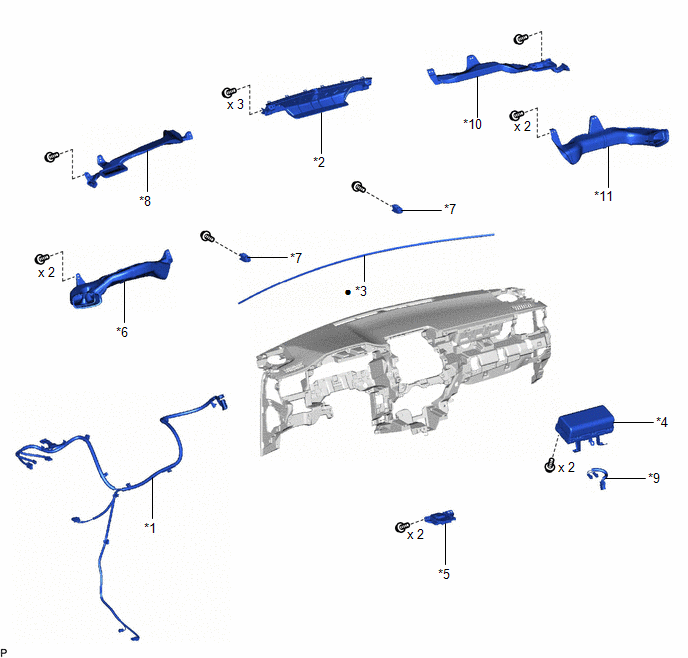

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ANTENNA CORD SUB-ASSEMBLY | *2 | DEFROSTER NOZZLE ASSEMBLY |
| *3 | INSTRUMENT PANEL CUSHION | *4 | INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY |
| *5 | NAVIGATION ANTENNA ASSEMBLY WITH BRACKET | *6 | NO. 1 HEATER TO REGISTER DUCT SUB-ASSEMBLY |
| *7 | NO. 1 INSTRUMENT PANEL PIN | *8 | NO. 1 SIDE DEFROSTER NOZZLE DUCT |
| *9 | NO. 2 INSTRUMENT PANEL WIRE | *10 | NO. 2 SIDE DEFROSTER NOZZLE DUCT |
| *11 | NO. 3 HEATER TO REGISTER DUCT SUB-ASSEMBLY | - | - |
| • | Non-reusable part | - | - |
