Components [08/2020 - 12/2021]

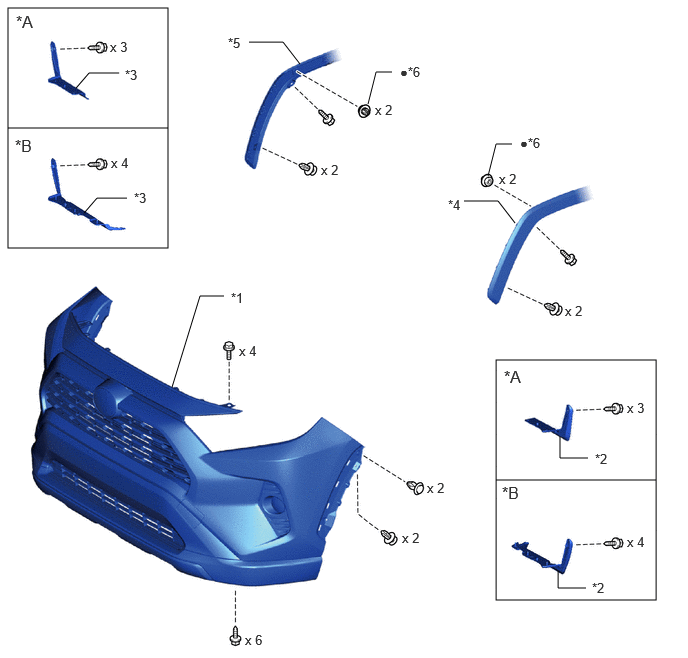

| *A | for Short Type | *B | for Long Type |
| *1 | FRONT BUMPER ASSEMBLY | *2 | FRONT FENDER FRONT SPLASH SHIELD LH |
| *3 | FRONT FENDER FRONT SPLASH SHIELD RH | *4 | FRONT FENDER MOULDING SUB-ASSEMBLY LH |
| *5 | FRONT FENDER MOULDING SUB-ASSEMBLY RH | *6 | CLIP |
| • | Non-reusable part | - | - |

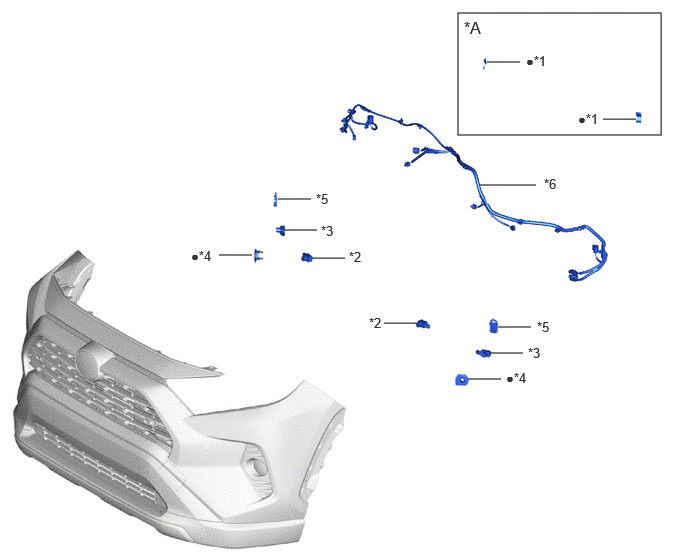

| *A | w/o Intuitive Parking Assist System | - | - |
| *1 | FOG LIGHT SEAL | *2 | FRONT CENTER ULTRASONIC SENSOR |
| *3 | FRONT CORNER ULTRASONIC SENSOR | *4 | FRONT CORNER ULTRASONIC SENSOR RETAINER |
| *5 | FRONT ULTRASONIC SENSOR CLIP | *6 | NO. 4 ENGINE ROOM WIRE |
| • | Non-reusable part | - | - |

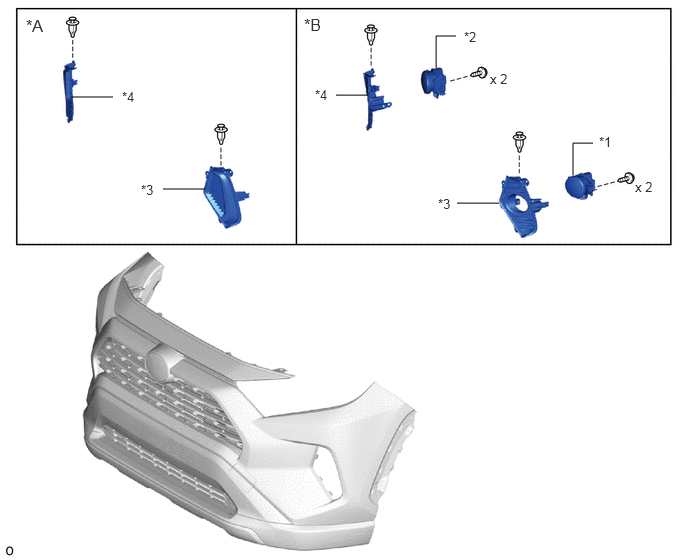

| *A | w/o Fog Light | *B | w/ Fog Light |
| *1 | FOG LIGHT ASSEMBLY LH | *2 | FOG LIGHT ASSEMBLY RH |
| *3 | FRONT BUMPER HOLE COVER LH | *4 | FRONT BUMPER HOLE COVER RH |
Fig 4: Front Bumper (Except OFF Road Package) Replacement Components With Torque Specifications [08/2020 - 12/2021] (4 Of 7)

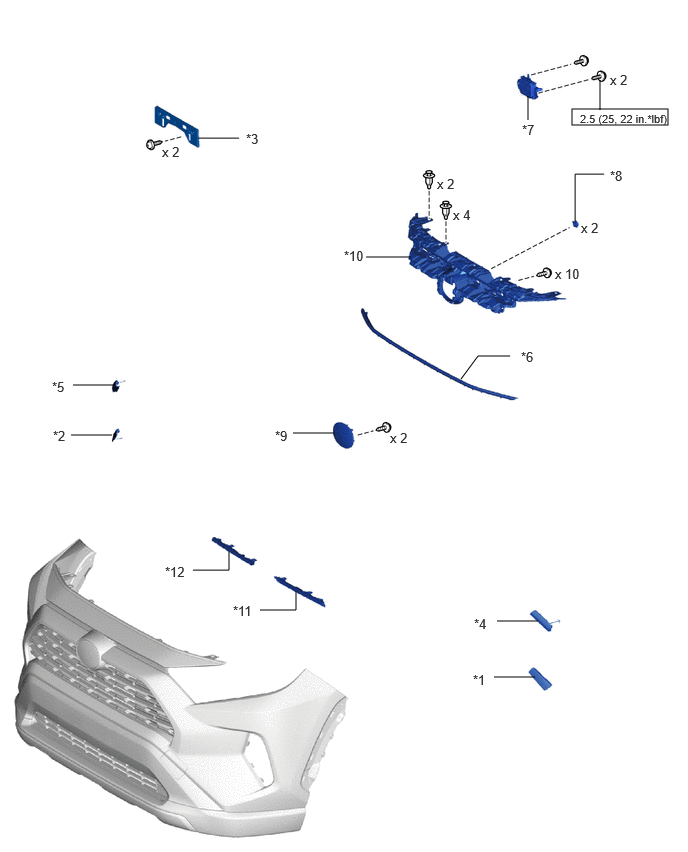

| Callout | Description | Callout | Description |
| Callout | Description | Callout | Description |
| *1 | FRONT BUMPER ARM HOLE COVER LH | *2 | FRONT BUMPER ARM HOLE COVER RH |
| *3 | FRONT BUMPER EXTENSION MOUNTING BRACKET | *4 | FRONT BUMPER GUARD COVER LH |
| *5 | FRONT BUMPER GUARD COVER RH | *6 | FRONT HOOD TO END PANEL SEAL |
| *7 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *8 | NUT |
| *9 | RADIATOR GRILLE (OR FRONT PANEL) EMBLEM | *10 | RADIATOR GRILLE BRACKET |
| *11 | RADIATOR GRILLE SIDE MOULDING LH | *12 | RADIATOR GRILLE SIDE MOULDING RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

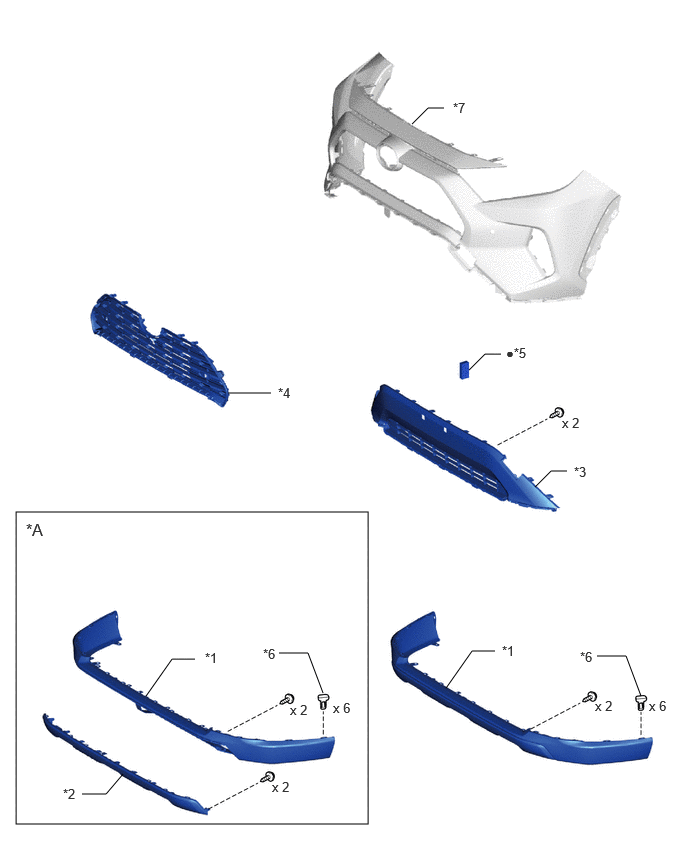

| *A | for Separate Type | - | - |
| *1 | FRONT BUMPER GUARD | *2 | FRONT BUMPER MOULDING |
| *3 | LOWER NO. 2 RADIATOR GRILLE | *4 | LOWER RADIATOR GRILLE |
| *5 | RADIATOR GRILLE PROTECTOR RH | *6 | OUTSIDE MOULDING RETAINER |
| *7 | FRONT BUMPER COVER | - | - |
| • | Non-reusable part | - | - |
Fig 6: Front Bumper (Except OFF Road Package) Replacement Components With Torque Specifications [08/2020 - 12/2021] (6 Of 7)

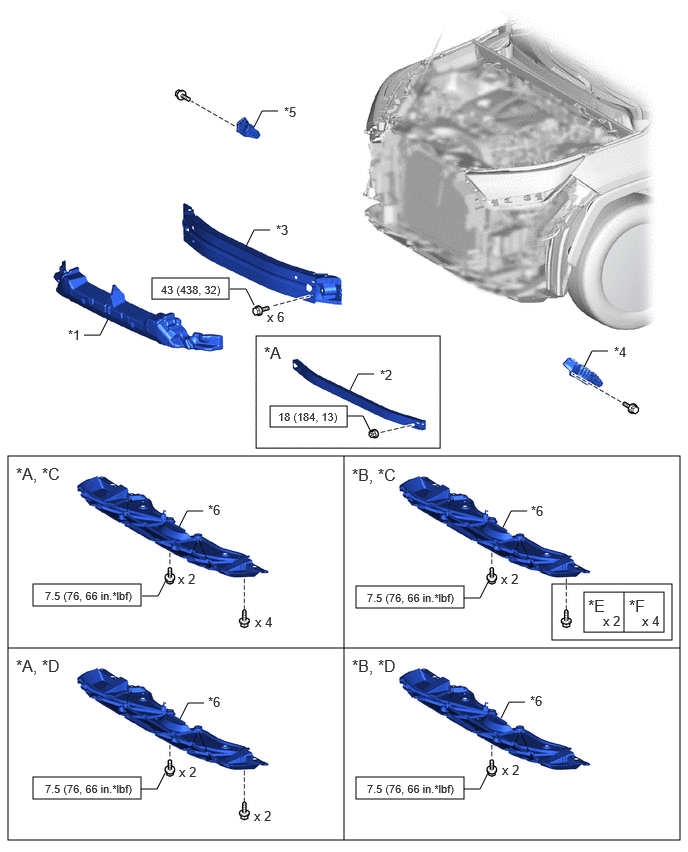

| Callout | Description | Callout | Description |
| Callout | Description | Callout | Description |
| *A | for Gasoline Model | *B | for HV Model |
| *C | for Short Type Front Fender Front Splash Shield | *D | for Long Type Front Fender Front Splash Shield |
| *E | for Type A | *F | for Type B |
| *1 | FRONT BUMPER NO. 2 ENERGY ABSORBER | *2 | FRONT BUMPER NO. 2 REINFORCEMENT |
| *3 | FRONT BUMPER REINFORCEMENT SUB-ASSEMBLY | *4 | FRONT BUMPER SIDE RETAINER LH |
| *5 | FRONT BUMPER SIDE RETAINER RH | *6 | NO. 1 ENGINE UNDER COVER |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

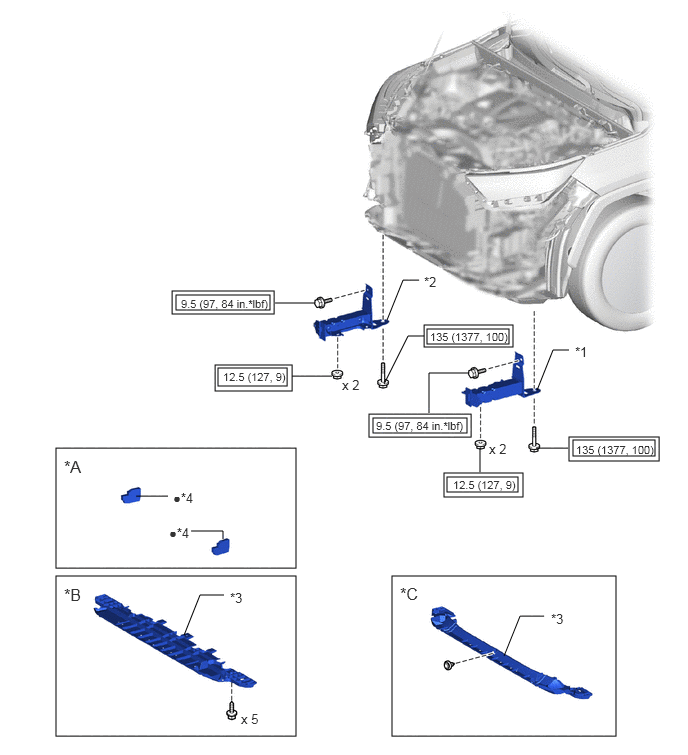

Fig 7: Front Bumper (Except OFF Road Package) Replacement Components With Torque Specifications [08/2020 - 12/2021] (7 Of 7)
| Callout | Description | Callout | Description |
| Callout | Description | Callout | Description |
| *A | for TMMC Made | *B | for Gasoline Model |
| *C | for HV Model | - | - |
| *1 | FRONT BUMPER EXTENSION SUB-ASSEMBLY LH | *2 | FRONT BUMPER EXTENSION SUB-ASSEMBLY RH |
| *3 | FRONT BUMPER LOWER ABSORBER | *4 | FRONT BUMPER SEAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |
