Components [02/2019 - 06/2020]

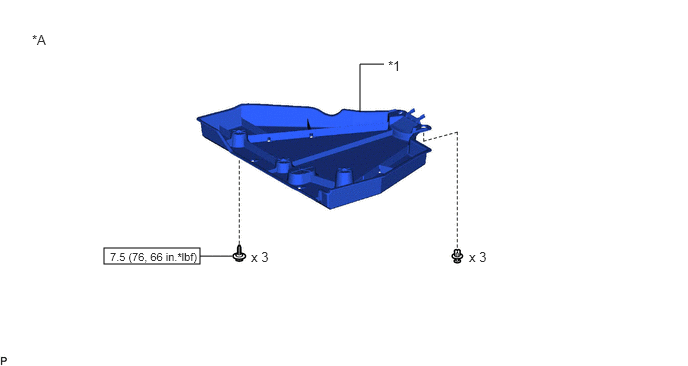

Fig 1: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications [02/2019 - 06/2020] (1 Of 8)
| Callout | Description | Callout | Description |
| *A | w/ NO. 1 FLOOR UNDER COVER | - | - |
| *1 | NO. 1 FLOOR UNDER COVER | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

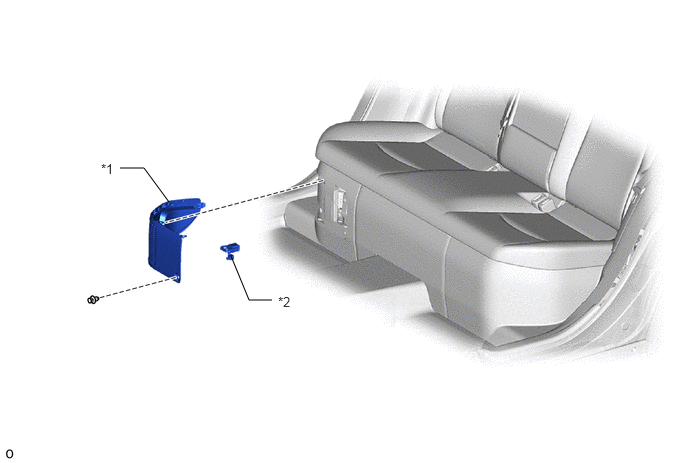

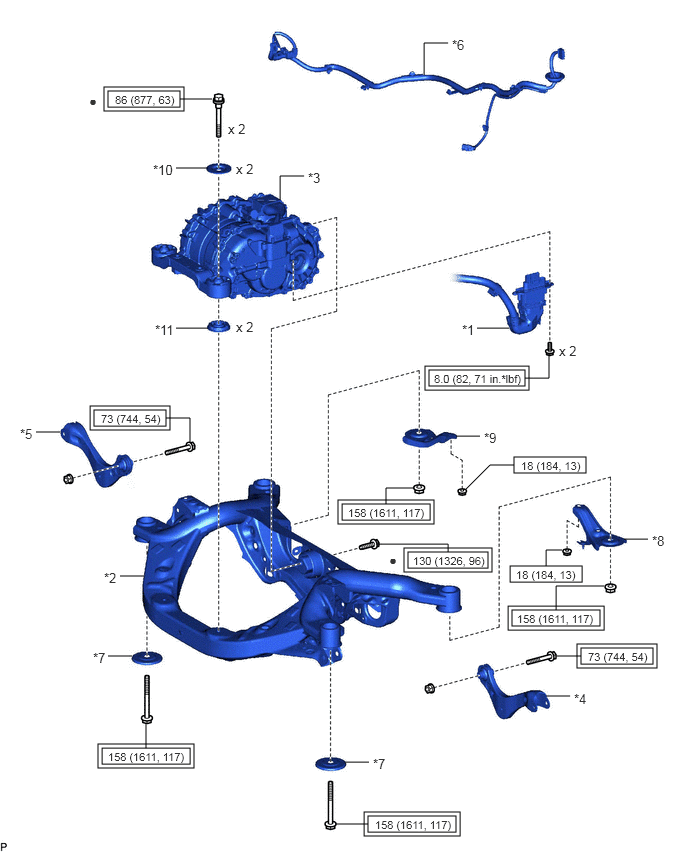

Fig 2: Rear Suspension Member (For HV Model AWD) Replacement Components [02/2019 - 06/2020] (2 Of 8)
| *1 | BATTERY SERVICE HOLE COVER | *2 | SERVICE PLUG GRIP |

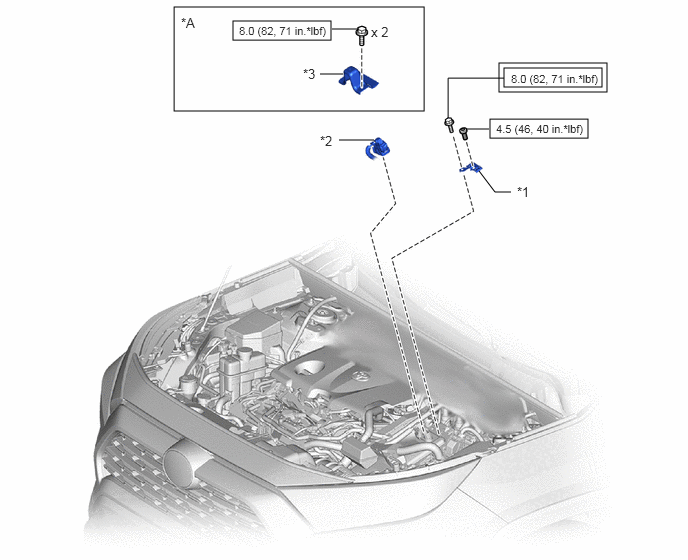

Fig 3: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications [02/2019 - 06/2020] (3 Of 8)
| Callout | Description | Callout | Description |
| *A | w/ NO. 2 INVERTER PROTECTOR | - | - |
| *1 | CONNECTOR COVER ASSEMBLY | *2 | ENGINE ROOM MAIN WIRE |
| *3 | NO. 2 INVERTER PROTECTOR | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

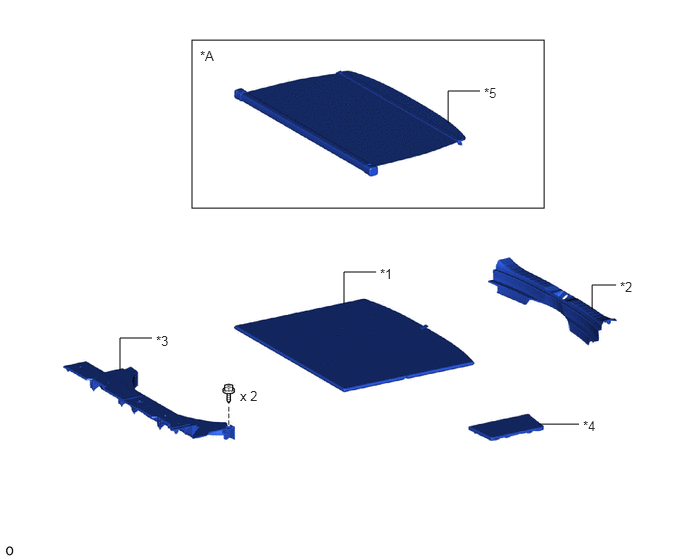

Fig 4: Rear Suspension Member (For HV Model AWD) Replacement Components [02/2019 - 06/2020] (4 Of 8)
| *A | w/ Tonneau Cover | - | - |
| *1 | DECK BOARD ASSEMBLY | *2 | REAR FLOOR FINISH PLATE |
| *3 | REAR NO. 1 FLOOR MAT SUPPORT SIDE PLATE | *4 | REAR NO. 3 FLOOR BOARD |
| *5 | TONNEAU COVER ASSEMBLY | - | - |

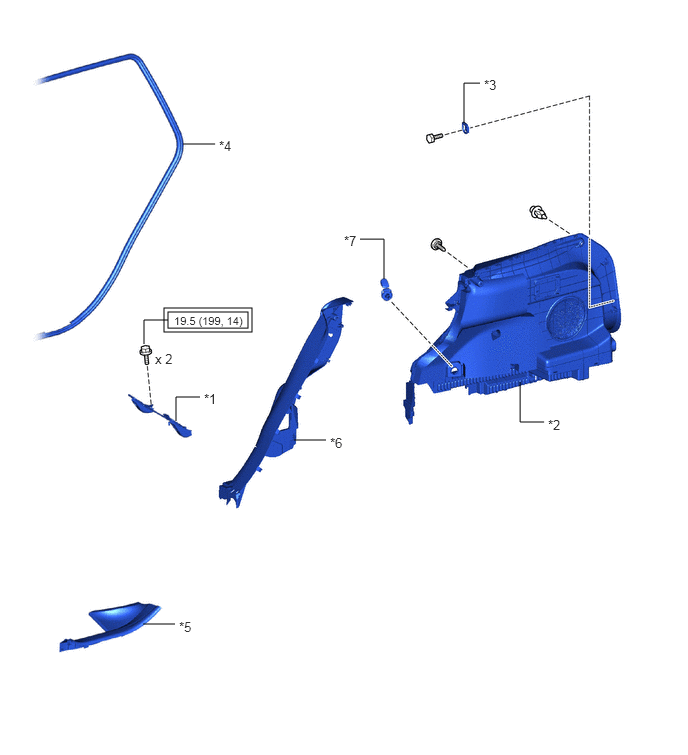

Fig 5: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications [02/2019 - 06/2020] (5 Of 8)
| Callout | Description | Callout | Description |
| *1 | CHILD RESTRAINT SEAT ANCHOR BRACKET SUB-ASSEMBLY LH | *2 | DECK TRIM SIDE PANEL ASSEMBLY LH |
| *3 | LUGGAGE HOLD BELT STRIKER ASSEMBLY | *4 | REAR DOOR OPENING TRIM WEATHERSTRIP LH |
| *5 | REAR DOOR SCUFF PLATE LH | *6 | REAR SEAT SIDE GARNISH LH |
| *7 | TETHER ANCHOR BRACKET SET | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

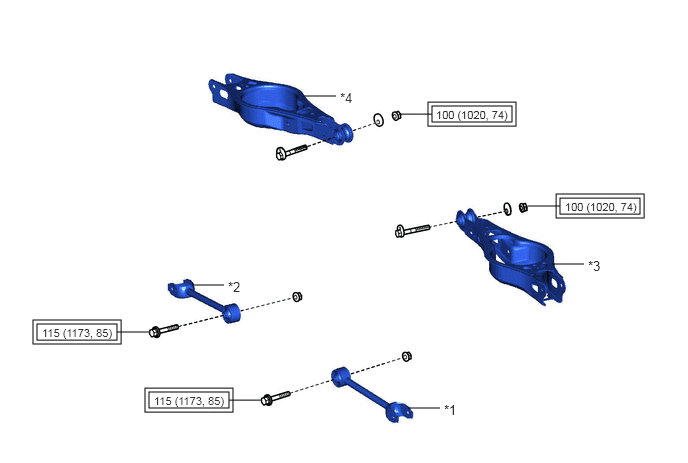

Fig 6: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications [02/2019 - 06/2020] (6 Of 8)
| Callout | Description | Callout | Description |
| *1 | REAR NO. 1 SUSPENSION ARM ASSEMBLY LH | *2 | REAR NO. 1 SUSPENSION ARM ASSEMBLY RH |
| *3 | REAR NO. 2 SUSPENSION ARM ASSEMBLY LH | *4 | REAR NO. 2 SUSPENSION ARM ASSEMBLY RH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
Fig 7: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications [02/2019 - 06/2020] (7 Of 8)
| Callout | Description | Callout | Description |
| *1 | HV FLOOR UNDER WIRE | *2 | REAR SUSPENSION MEMBER SUB-ASSEMBLY |
| *3 | REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY | *4 | REAR UPPER CONTROL ARM ASSEMBLY LH |
| *5 | REAR UPPER CONTROL ARM ASSEMBLY RH | *6 | WIRE HARNESS |
| *7 | REAR SUSPENSION MEMBER LOWER STOPPER | *8 | REAR SUSPENSION MEMBER LOWER BRACE LH |
| *9 | REAR SUSPENSION MEMBER LOWER BRACE RH | *10 | UPPER DIFFERENTIAL MOUNT STOPPER |
| *11 | LOWER DIFFERENTIAL MOUNT STOPPER | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

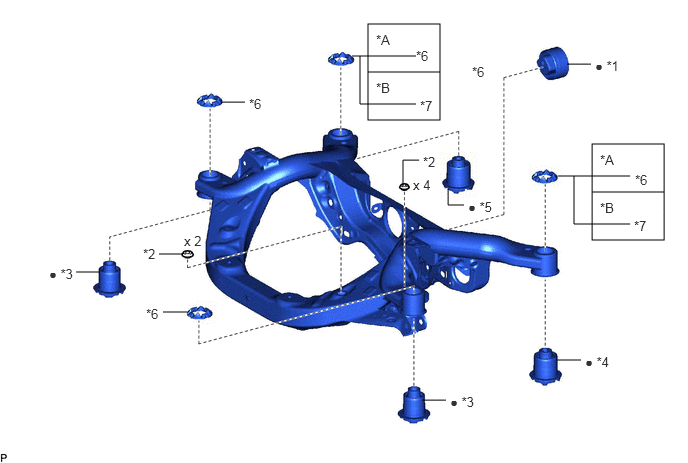

Fig 8: Rear Suspension Member (For HV Model AWD) Replacement Components [02/2019 - 06/2020] (8 Of 8)
| *A | for TMC Made | *B | for TMMC Made |
| *1 | DIFFERENTIAL MOUNT CUSHION | *2 | HOLE PLUG |
| *3 | REAR SUSPENSION MEMBER FRONT BODY MOUNTING CUSHION | *4 | REAR SUSPENSION MEMBER REAR BODY MOUNT CUSHION LH |
| *5 | REAR SUSPENSION MEMBER REAR BODY MOUNT CUSHION RH | *6 | REAR SUSPENSION MEMBER CUSHION |
| *7 | UPPER DIFFERENTIAL SUPPORT MEMBER STOPPER | - | - |
| • | Non-reusable part | - | - |
