Components [10/2022 - ]
Fig 1: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2022 - ] (1 Of 10)
| Callout | Description | Callout | Description |
| *A | for HV Model | - | - |
| *1 | BATTERY HOLE COVER | *2 | DECK BOARD ASSEMBLY |
| *3 | REAR NO. 2 FLOOR BOARD | *4 | NEGATIVE AUXILIARY BATTERY TERMINAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
Fig 2: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2022 - ] (2 Of 10)
| Callout | Description | Callout | Description |
| *A | for Gasoline Model | *B | for 7 Inch Display |
| *C | for 12.3 Inch Display | - | - |

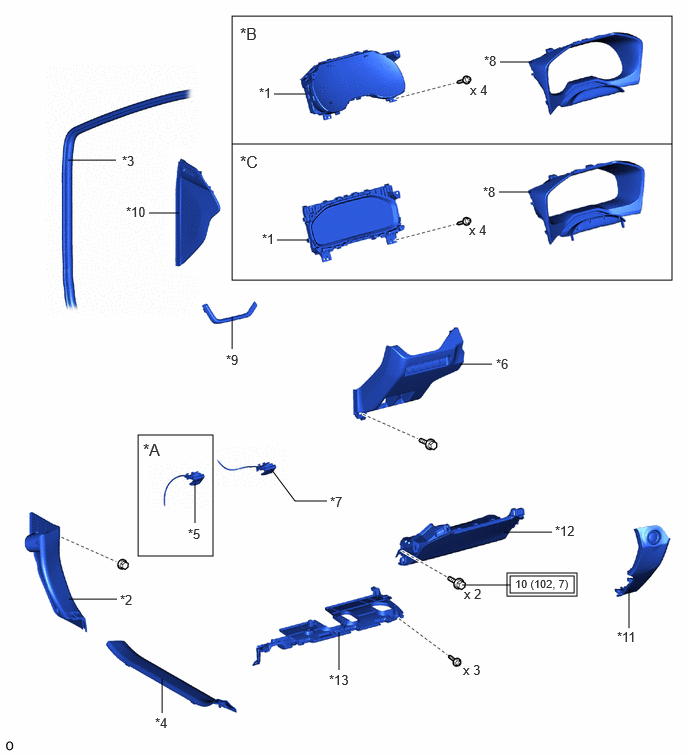

| *1 | COMBINATION METER ASSEMBLY | *2 | COWL SIDE TRIM BOARD LH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT DOOR SCUFF PLATE LH |
| *5 | FUEL LID LOCK OPEN LEVER SUB-ASSEMBLY | *6 | FUSE BOX OPENING COVER |
| *7 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY | *8 | INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY |
| *9 | INSTRUMENT CLUSTER FINISH PANEL GARNISH | *10 | INSTRUMENT SIDE PANEL LH |
| *11 | LOWER INSTRUMENT PANEL FINISH PANEL ASSEMBLY | *12 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY |
| *13 | NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
| *1 | COWL SIDE TRIM BOARD RH | *2 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH |
| *3 | FRONT DOOR SCUFF PLATE RH | *4 | GLOVE COMPARTMENT DOOR ASSEMBLY |
| *5 | INSTRUMENT SIDE PANEL RH | *6 | LOWER NO. 2 INSTRUMENT PANEL FINISH PANEL |
| *7 | NO. 2 INSTRUMENT CLUSTER FINISH PANEL GARNISH | *8 | NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |
Fig 4: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2022 - ] (4 Of 10)
| Callout | Description | Callout | Description |
| *A | for 8 Inch Display | *B | for 10.5 Inch Display |

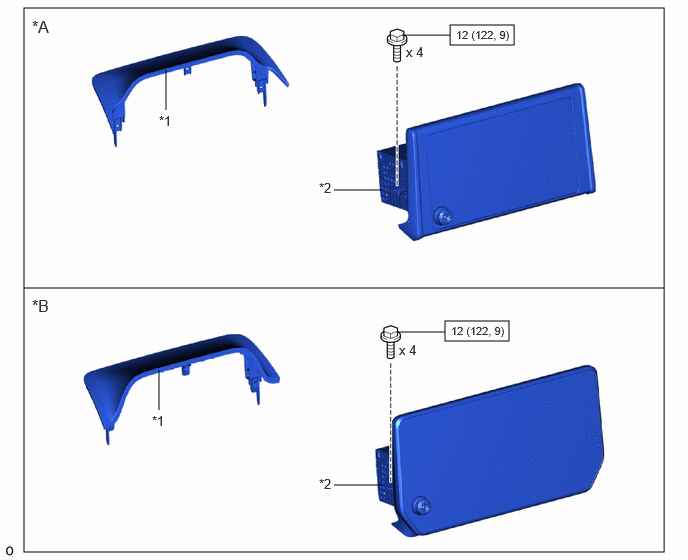

| *1 | CENTER UPPER INSTRUMENT CLUSTER FINISH PANEL | *2 | RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
Fig 5: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2022 - ] (5 Of 10)
| Callout | Description | Callout | Description |
| *1 | AIR CONDITIONING CONTROL ASSEMBLY | *2 | FRONT NO. 2 SPEAKER ASSEMBLY |
| *3 | FRONT PILLAR GARNISH LH | *4 | FRONT PILLAR GARNISH RH |
| *5 | HAZARD WARNING SIGNAL SWITCH ASSEMBLY | *6 | LOWER CENTER INSTRUMENT PANEL FINISH PANEL |
| *7 | LOWER STEERING COLUMN COVER | *8 | NO. 1 SPEAKER HOLE COVER |
| *9 | NO. 2 SPEAKER HOLE COVER | *10 | FRONT PILLAR GARNISH CLIP |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
Fig 6: Instrument Panel Safety Pad Replacement Components With Torque Specifications [10/2022 - ] (6 Of 10)
| Callout | Description | Callout | Description |
| *A | for Automatic Air Conditioning System | - | - |
| *1 | INSTRUMENT PANEL SAFETY PAD ASSEMBLY | *2 | COOLER THERMISTOR (ROOM TEMPERATURE SENSOR) |
| *3 | STEERING COLUMN ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
| *1 | CENTER INSTRUMENT PANEL REGISTER ASSEMBLY | *2 | DEFROSTER NOZZLE ASSEMBLY |
| *3 | NO. 1 HEATER TO REGISTER DUCT SUB-ASSEMBLY | *4 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *5 | NO. 1 SIDE DEFROSTER NOZZLE DUCT | *6 | NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *7 | NO. 2 SIDE DEFROSTER NOZZLE DUCT | *8 | NO. 3 HEATER TO REGISTER DUCT SUB-ASSEMBLY |
| *A | w/ Automatic Light Control System | *B | w/o Automatic Light Control System |
| *C | w/o Interior Illumination | *D | w/ Interior Illumination |
| *E | w/ Telematics Transceiver | - | - |

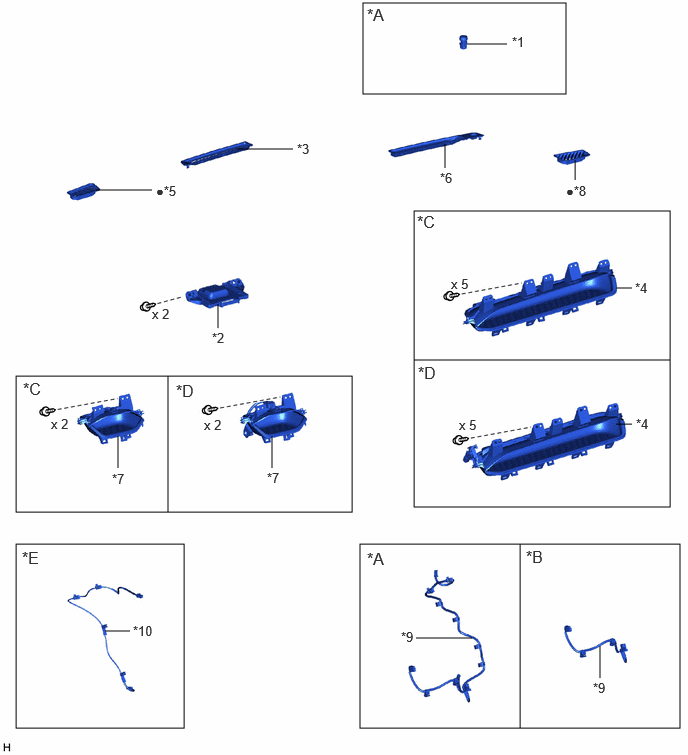

| *1 | AUTOMATIC LIGHT CONTROL SENSOR | *2 | NAVIGATION ANTENNA ASSEMBLY WITH BRACKET |
| *3 | NO. 1 DEFROSTER NOZZLE GARNISH | *4 | NO. 1 INSTRUMENT PANEL BOX DOOR SUB-ASSEMBLY |
| *5 | NO. 1 SIDE DEFROSTER NOZZLE | *6 | NO. 2 DEFROSTER NOZZLE GARNISH |
| *7 | NO. 2 INSTRUMENT PANEL BOX DOOR SUB-ASSEMBLY | *8 | NO. 2 SIDE DEFROSTER NOZZLE |
| *9 | NO. 3 INSTRUMENT PANEL WIRE | *10 | TELEPHONE ECU WIRE |
| • | Non-reusable part | - | - |
| *1 | ANTENNA CORD SUB-ASSEMBLY | *2 | INSTRUMENT PANEL CUSHION |
| *3 | INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY | *4 | NO. 1 INSTRUMENT PANEL PIN |
| *5 | NO. 1 METER BRACKET SUB-ASSEMBLY | - | - |
| *1 | GLOVE COMPARTMENT DOOR CHECK CUSHION | *2 | GLOVE COMPARTMENT LOCK CYLINDER |
