Components [11/2018 - 12/2021]

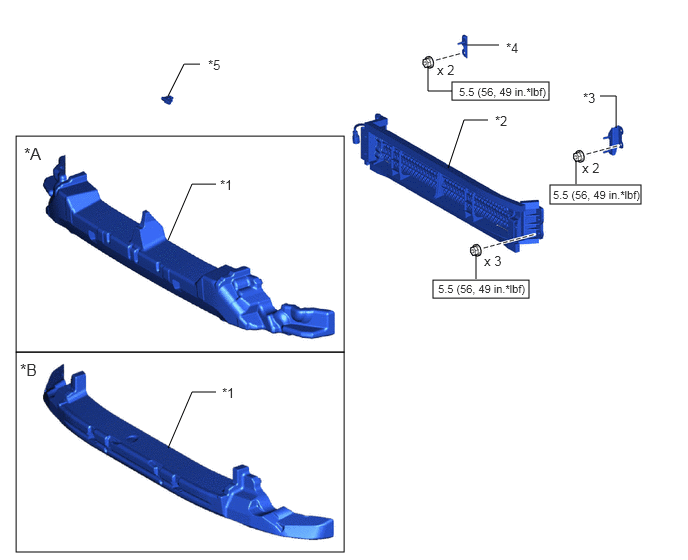

Fig 1: Grille Shutter Replacement Components With Torque Specifications [11/2018 - 12/2021] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | except Off Road Package | *B | for Off Road Package |
| *1 | FRONT BUMPER NO. 2 ENERGY ABSORBER | *2 | RADIATOR SHUTTER SUB-ASSEMBLY |
| *3 | RADIATOR SHUTTER SUPPORT BRACKET LH | *4 | RADIATOR SHUTTER SUPPORT BRACKET RH |
| *5 | THERMISTOR ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

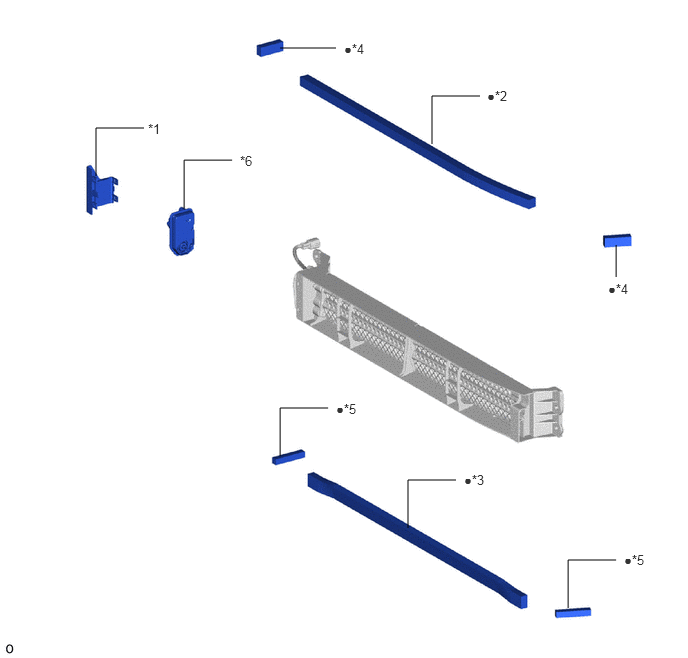

| *1 | MOTOR COVER | *2 | NO. 1 RADIATOR GRILLE SEAL |
| *3 | NO. 2 RADIATOR GRILLE SEAL | *4 | NO. 3 RADIATOR GRILLE SEAL |
| *5 | NO. 4 RADIATOR GRILLE SEAL | *6 | SWING GRILLE ACTUATOR ASSEMBLY |
| • | Non-reusable part | - | - |
