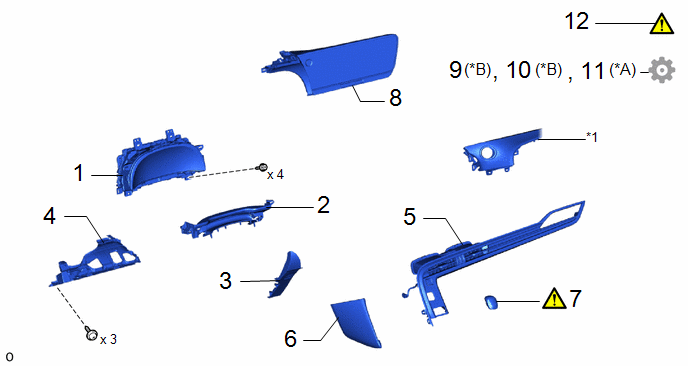

COMPONENTS (INSTALLATION)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | COMBINATION METER ASSEMBLY | 83100 | - | - | - |
| 2 | LOWER INSTRUMENT COVER SUB-ASSEMBLY | 55407C | - | - | - |
| 3 | LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH | 55046A | - | - | - |
| 4 | NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY | 55606 | - | - | - |
| 5 | INSTRUMENT CLUSTER FINISH PANEL GARNISH ASSEMBLY | 55470 | - | - | - |
| 6 | UPPER NO. 1 CONSOLE PANEL GARNISH | 58833B | - | - | - |
| 7 | SHIFT LEVER KNOB SUB-ASSEMBLY | 33504F | See step 7 | - | - |
| 8 | RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET | - | - | - | - |
| 9 | UPDATE ECU SECURITY KEY | - | - | - | See step 9 |
| 10 | PERFORM REGISTRATION | - | - | - | See step 10 |
| 11 | PERFORM CALIBRATION | - | - | - | See step 11 |
| 12 | CUSTOMIZE POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM | - | See step 12 | - | - |
| *A | w/ Front LiDAR Sensor | *B | w/o Front LiDAR Sensor |
| *1 | NO. 2 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY | - | - |
NOTE:
w/o Front LiDAR Sensor:
After replacing the combination meter assembly, make sure to perform update ECU security key.
