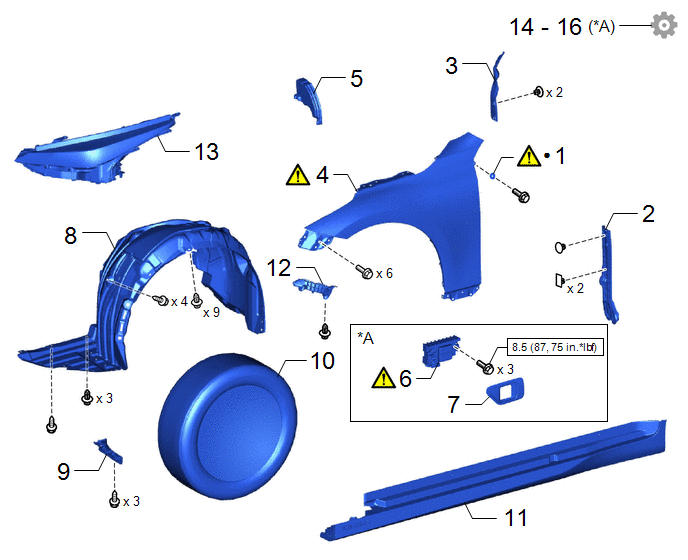

COMPONENTS (REASSEMBLY)
| Procedure | Part Name Code | ||||
|---|---|---|---|---|---|
| 1 | FRONT FENDER SEAL LH | 53883B | See step 1 | - | - |
| 2 | FRONT SIDE PANEL NO. 2 PROTECTOR LH | 53824B | - | - | - |
| 3 | FRONT FENDER SIDE PANEL PROTECTOR LH | 53828K | - | - | - |
| 4 | FRONT FENDER SUB-ASSEMBLY LH | 53802 | See step 4 | - | - |
| 5 | FRONT SIDE AIR GUIDE | 53153E | - | - | - |
| 6 | LIDAR ADVANCED DRIVE SENSOR ASSEMBLY SIDE LH WITH BRACKET | - | See step 6 | - | - |
| 7 | FRONT FENDER MOULDING SUB-ASSEMBLY LH | 75602B | - | - | - |
| 8 | FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH | 53806C | - | - | - |
| 9 | FRONT WHEEL OPENING EXTENSION PAD LH | 53852B | - | - | - |
| 10 | WHEEL ASSEMBLY | - | - | - | - |
| 11 | ROCKER PANEL MOULDING ASSEMBLY LH | - | - | - | - |
| 12 | FRONT BUMPER SIDE SUPPORT LH | 52116A | - | - | - |
| 13 | HEADLIGHT ASSEMBLY LH | - | - | - | - |
| 14 | ADJUST FRONT DOOR PANEL SUB-ASSEMBLY LH | 67002 | - | - | See step 14 |
| 15 | ADJUST HOOD SUB-ASSEMBLY | 53301 | - | - | See step 15 |
| 16 | ADJUST LIDAR ADVANCED DRIVE SENSOR ASSEMBLY SIDE LH | 881M0A | - | - | See step 16 |
| *A | w/ Advanced Drive | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
HINT:
- Use the same procedure for the RH and LH sides.
- The procedure described below is for the LH side.
- A bolt without a torque specification is shown in the standard bolt chart.
