System Diagram [09/2022 - 11/2022]
HINT:
See the layout drawing to confirm the locations and tightening torque of flexible hoses and brake lines.

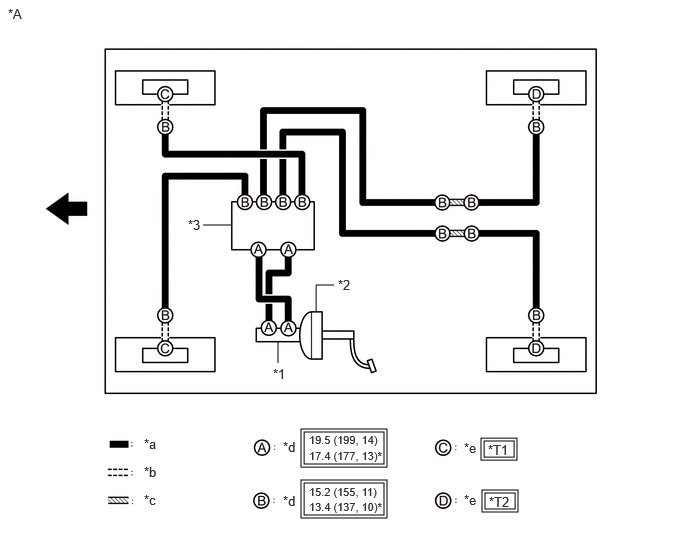

| *A | for Double Wishbone Type Suspension | - | - |
| *1 | Brake Master Cylinder Sub-assembly | *2 | Brake Booster with Master Cylinder Assembly |
| *3 | Brake Actuator Assembly | - | - |
| *a | Brake Line | *b | Flexible Hose |
| *c | Brake Tube Way | *d | Union Nut |
| *e | Union Bolt | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | * | For use with a union nut wrench | |
| *T1 | for G16E-GTS: 39.2 N.m (400 kgf/cm, 29 ft.lbf) except G16E-GTS: 30.4 N.m (310 kgf/cm, 22 ft.lbf) |
*T2 | for G16E-GTS: 39.2 N.m (400 kgf/cm, 29 ft.lbf) except G16E-GTS (w/ Electric Parking Brake): 30.4 N.m (310 kgf/cm, 22 ft.lbf) except G16E-GTS (w/o Electric Parking Brake): 33.3 N.m (340 kgf/cm, 25 ft.lbf) |
| Front | - | - |

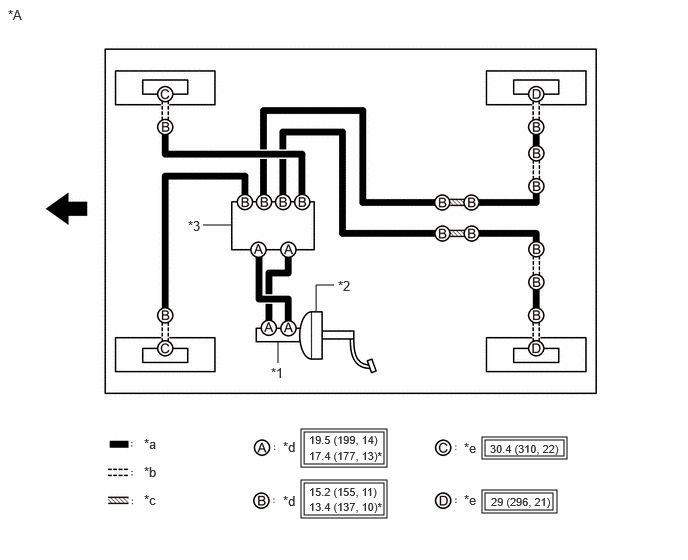

| *A | for Torsion Beam Type Suspension | - | - |
| *1 | Brake Master Cylinder Sub-assembly | *2 | Brake Booster Assembly |
| *3 | Brake Actuator Assembly | - | - |
| *a | Brake Line | *b | Flexible Hose |
| *c | Brake Tube Way | *d | Union Nut |
| *e | Union Bolt | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | * | For use with a union nut wrench | |
| Front | - | - |
