Components [09/2022 - 11/2022]

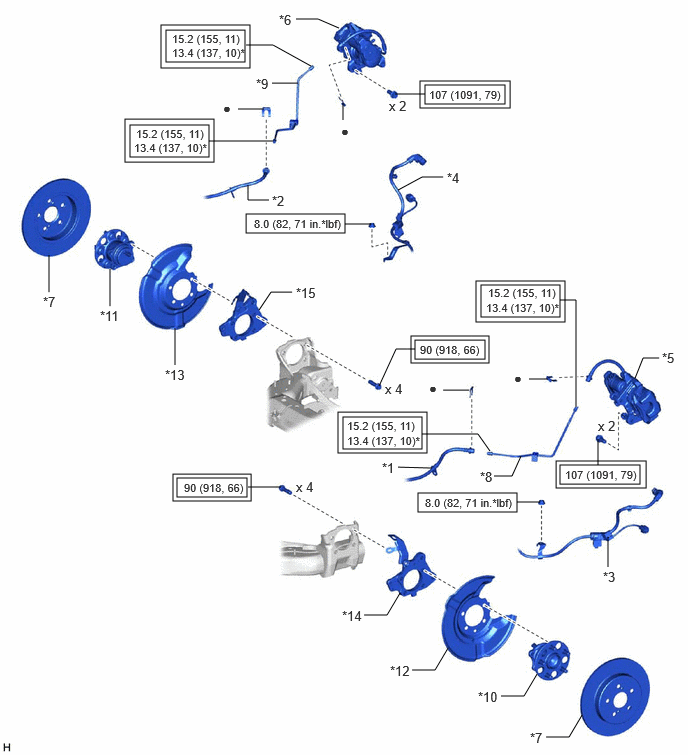

Fig 1: Rear Axle Beam Replacement Components With Torque Specifications [09/2022 - 11/2022] (1 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR FLEXIBLE HOSE LH | *2 | REAR FLEXIBLE HOSE RH |
| *3 | NO. 2 PARKING BRAKE WIRE ASSEMBLY | *4 | NO. 1 PARKING BRAKE WIRE ASSEMBLY |
| *5 | REAR DISC BRAKE CALIPER ASSEMBLY LH | *6 | REAR DISC BRAKE CALIPER ASSEMBLY RH |
| *7 | REAR DISC | *8 | REAR NO. 4 BRAKE TUBE |
| *9 | REAR NO. 3 BRAKE TUBE | *10 | REAR AXLE HUB AND BEARING ASSEMBLY LH |
| *11 | REAR AXLE HUB AND BEARING ASSEMBLY RH | *12 | REAR DISC BRAKE DUST COVER SUB-ASSEMBLY LH |
| *13 | REAR DISC BRAKE DUST COVER SUB-ASSEMBLY RH | *14 | REAR CALIPER SUPPORT BRACKET LH |
| *15 | REAR CALIPER SUPPORT BRACKET RH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | * | For use with a union nut wrench |

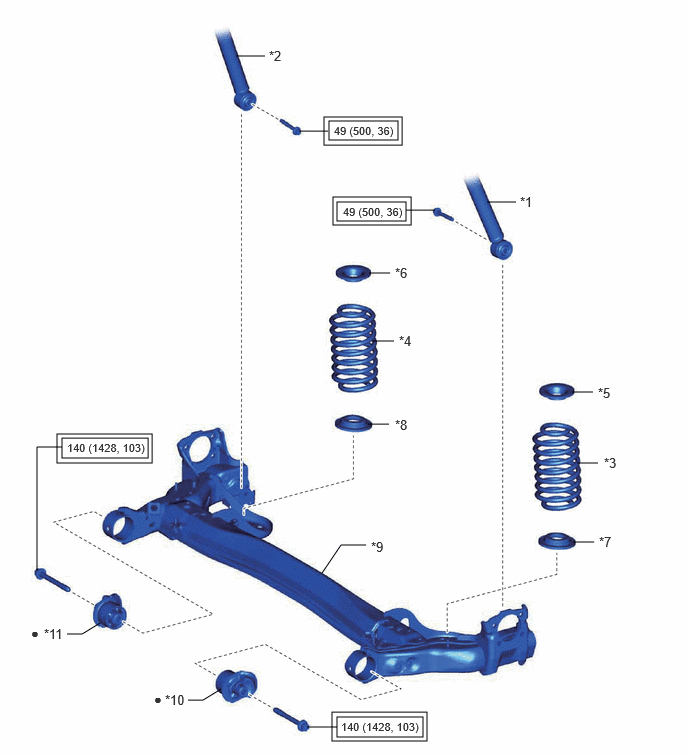

Fig 2: Rear Axle Beam Replacement Components With Torque Specifications [09/2022 - 11/2022] (2 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR SHOCK ABSORBER ASSEMBLY LH | *2 | REAR SHOCK ABSORBER ASSEMBLY RH |
| *3 | REAR COIL SPRING LH | *4 | REAR COIL SPRING RH |
| *5 | REAR UPPER COIL SPRING INSULATOR LH | *6 | REAR UPPER COIL SPRING INSULATOR RH |
| *7 | REAR LOWER COIL SPRING INSULATOR LH | *8 | REAR LOWER COIL SPRING INSULATOR RH |
| *9 | REAR AXLE BEAM ASSEMBLY | *10 | REAR AXLE CARRIER BUSH LH |
| *11 | REAR AXLE CARRIER BUSH RH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |

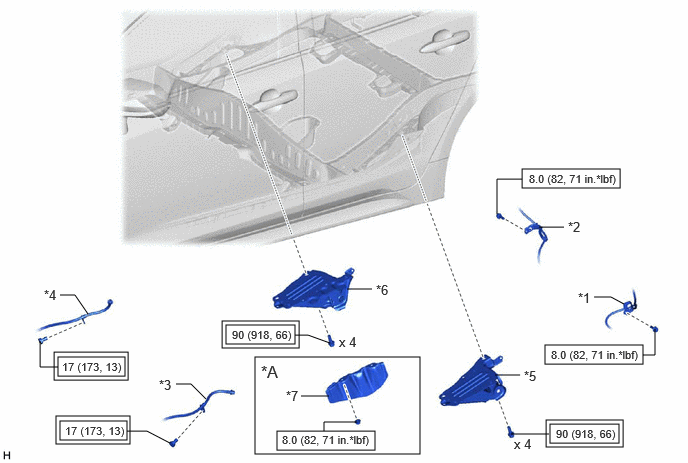

Fig 3: Rear Axle Beam Replacement Components With Torque Specifications [09/2022 - 11/2022] (3 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for RH Side | - | - |
| *1 | NO. 2 PARKING BRAKE WIRE ASSEMBLY | *2 | NO. 1 PARKING BRAKE WIRE ASSEMBLY |
| *3 | REAR FLEXIBLE HOSE LH | *4 | REAR FLEXIBLE HOSE RH |
| *5 | REAR SUSPENSION ARM BRACKET LH | *6 | REAR SUSPENSION ARM BRACKET RH |
| *7 | PARKING BRAKE CABLE HEAT INSULATOR | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
