Components [09/2022 - ]

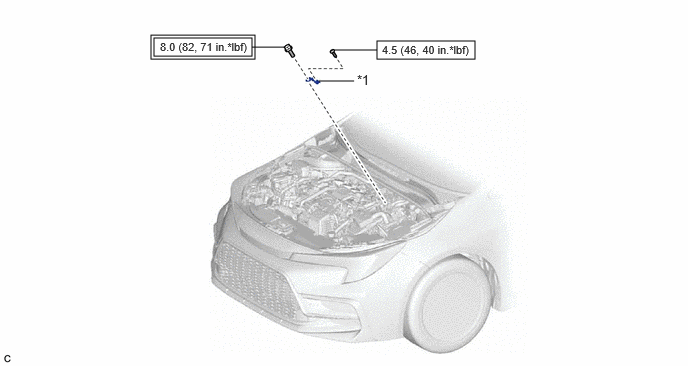

Fig 1: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications (1 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CONNECTOR COVER ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

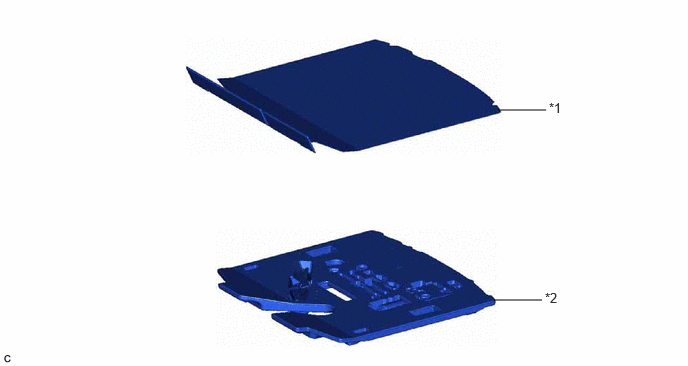

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | SPARE WHEEL COVER | *2 | SPARE WHEEL CUSHION |

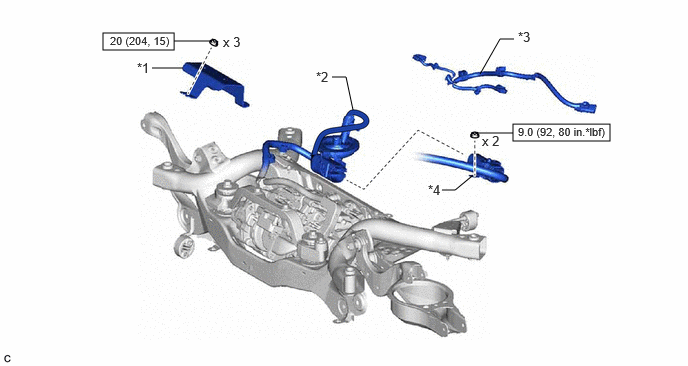

Fig 3: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications (3 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | MOTOR CONNECTOR PROTECTOR | *2 | REAR TRACTION MOTOR CABLE |
| *3 | NO. 6 FLOOR WIRE | *4 | RADIO EARTH BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

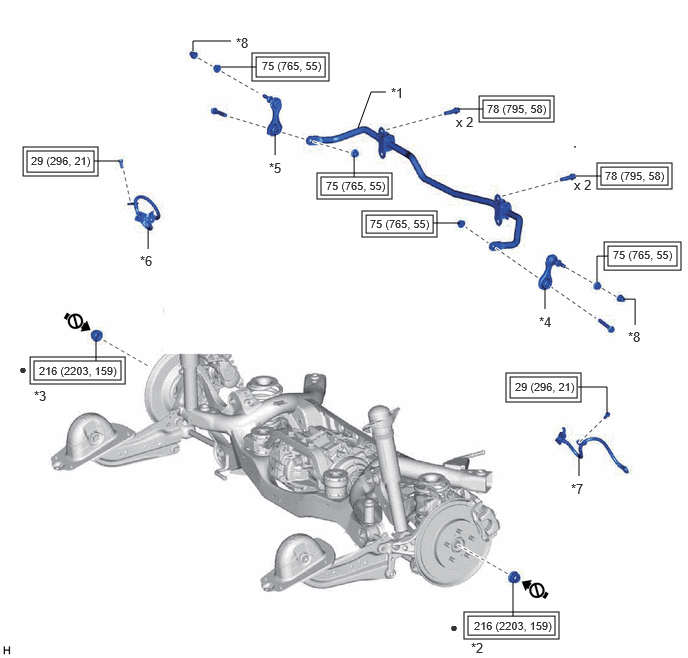

Fig 4: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications (4 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR STABILIZER BAR | *2 | REAR AXLE SHAFT NUT LH |
| *3 | REAR AXLE SHAFT NUT RH | *4 | REAR STABILIZER LINK ASSEMBLY LH |
| *5 | REAR STABILIZER LINK ASSEMBLY RH | *6 | REAR FLEXIBLE HOSE RH |
| *7 | REAR FLEXIBLE HOSE LH | *8 | CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| Do not apply lubricants to the threaded parts | - | - |

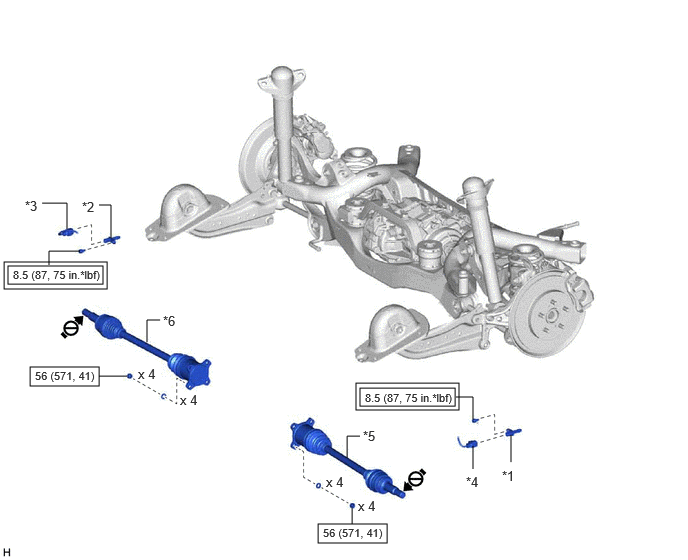

Fig 5: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications (5 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR SKID CONTROL SENSOR LH | *2 | REAR SKID CONTROL SENSOR RH |
| *3 | NO. 1 PARKING BRAKE WIRE ASSEMBLY | *4 | NO. 2 PARKING BRAKE WIRE ASSEMBLY |
| *5 | REAR DRIVE SHAFT ASSEMBLY LH | *6 | REAR DRIVE SHAFT ASSEMBLY RH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | Do not apply lubricants to the threaded parts |

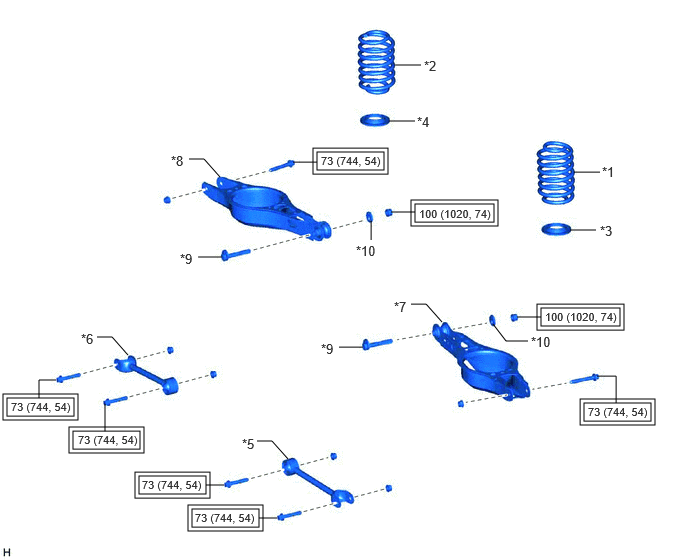

Fig 6: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications (6 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR COIL SPRING LH | *2 | REAR COIL SPRING RH |
| *3 | REAR LOWER COIL SPRING INSULATOR LH | *4 | REAR LOWER COIL SPRING INSULATOR RH |
| *5 | REAR NO. 1 SUSPENSION ARM ASSEMBLY LH | *6 | REAR NO. 1 SUSPENSION ARM ASSEMBLY RH |
| *7 | REAR NO. 2 SUSPENSION ARM ASSEMBLY LH | *8 | REAR NO. 2 SUSPENSION ARM ASSEMBLY RH |
| *9 | REAR SUSPENSION TOE ADJUST CAM SUB-ASSEMBLY | *10 | NO. 2 CAMBER ADJUST CAM |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

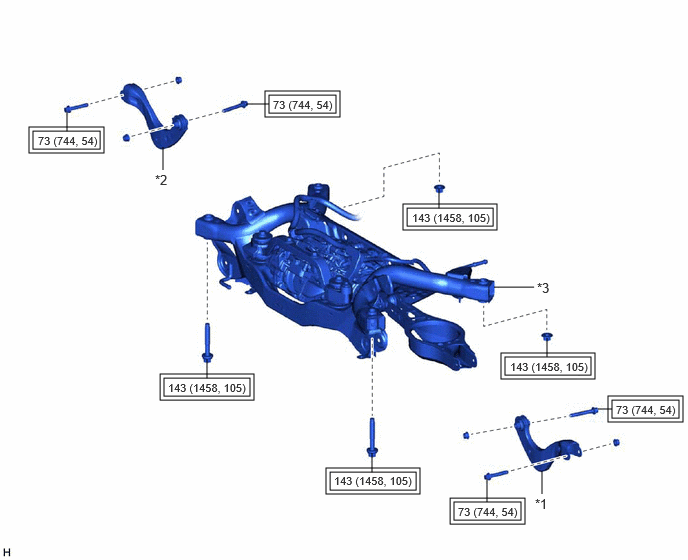

Fig 7: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications (7 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR UPPER CONTROL ARM ASSEMBLY LH | *2 | REAR UPPER CONTROL ARM ASSEMBLY RH |
| *3 | REAR SUSPENSION MEMBER SUB-ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

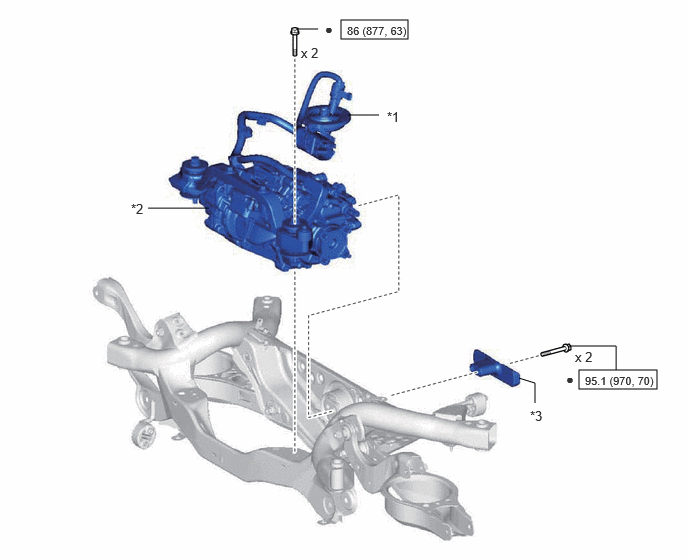

Fig 8: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications (8 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR TRACTION MOTOR CABLE | *2 | REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY |
| *3 | DIFFERENTIAL MASS DAMPER | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

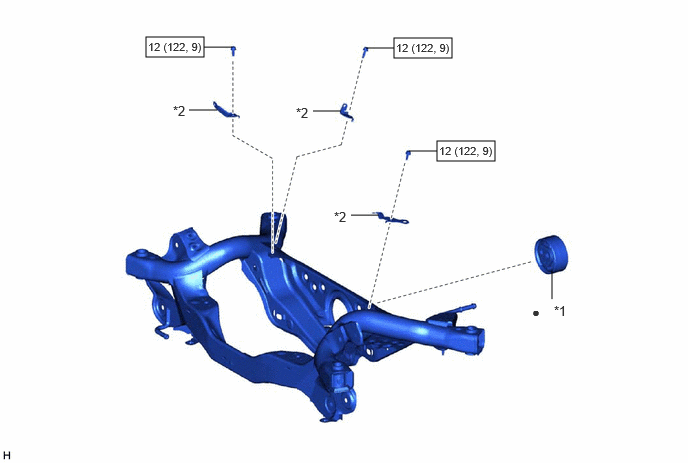

Fig 9: Rear Suspension Member (For HV Model AWD) Replacement Components With Torque Specifications (9 Of 9)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | DIFFERENTIAL MOUNT CUSHION | *2 | MOTOR CABLE BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
