Components [09/2024 - ]

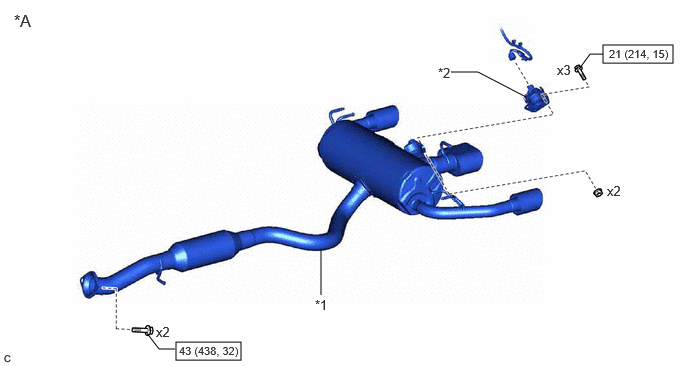

Fig 1: Rear Lower Arm (Except HV Model AWD) Replacement Components With Torque Specifications [09/2024 - ] (1 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | - | - |
| *1 | TAIL EXHAUST PIPE ASSEMBLY | *2 | EXHAUST PIPE GAS CONTROL ACTUATOR SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

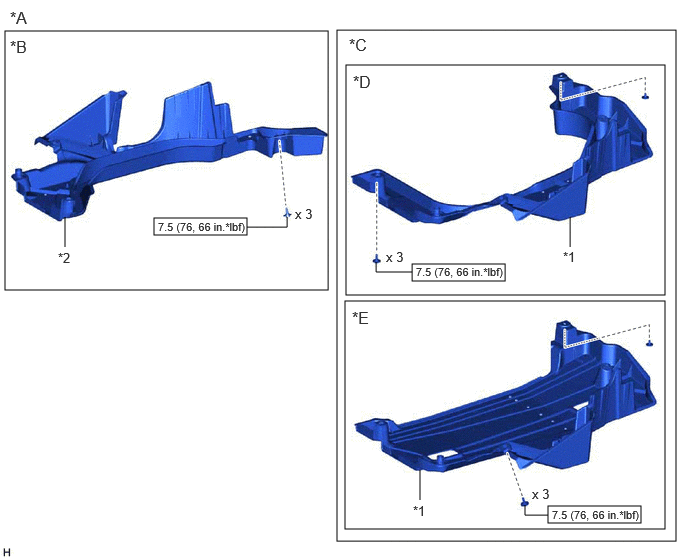

Fig 2: Rear Lower Arm (Except HV Model AWD) Replacement Components With Torque Specifications [09/2024 - ] (2 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | *B | for RH Side |
| *C | for LH Side | - | - |
| *1 | FRONT FLOOR COVER RH | *2 | FRONT FLOOR COVER LH |
| *3 | REAR FLOOR SIDE MEMBER COVER RH | *4 | REAR FLOOR SIDE MEMBER COVER LH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

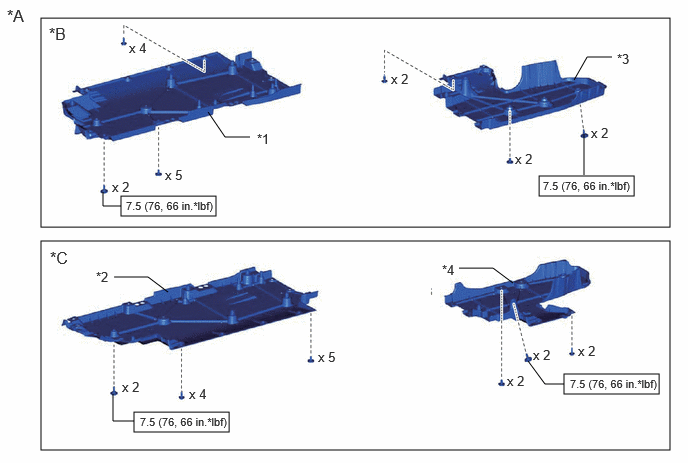

Fig 3: Rear Lower Arm (Except HV Model AWD) Replacement Components With Torque Specifications [09/2024 - ] (3 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD with Cover | *B | for RH Side |
| *C | for LH Side | *D | for Type A |
| *E | for Type A | - | - |
| *1 | REAR FLOOR SIDE MEMBER COVER LH | *2 | REAR FLOOR SIDE MEMBER COVER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

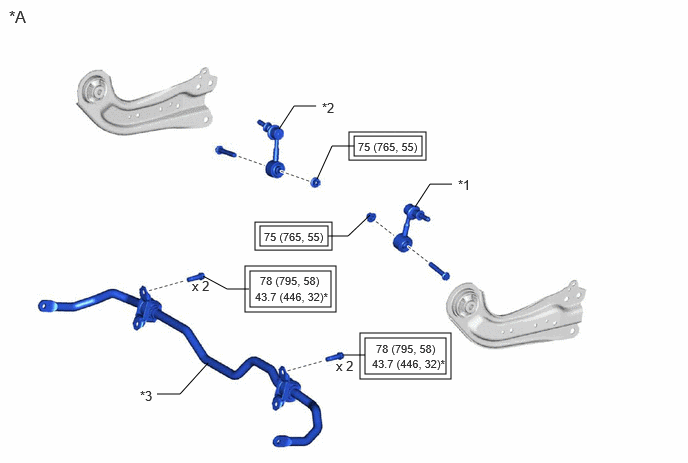

Fig 4: Rear Lower Arm (Except HV Model AWD) Replacement Components With Torque Specifications [09/2024 - ] (4 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | - | - |
| *1 | REAR STABILIZER LINK ASSEMBLY LH | *2 | REAR STABILIZER LINK ASSEMBLY RH |
| *3 | REAR STABILIZER BAR | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | * | For use with SST |

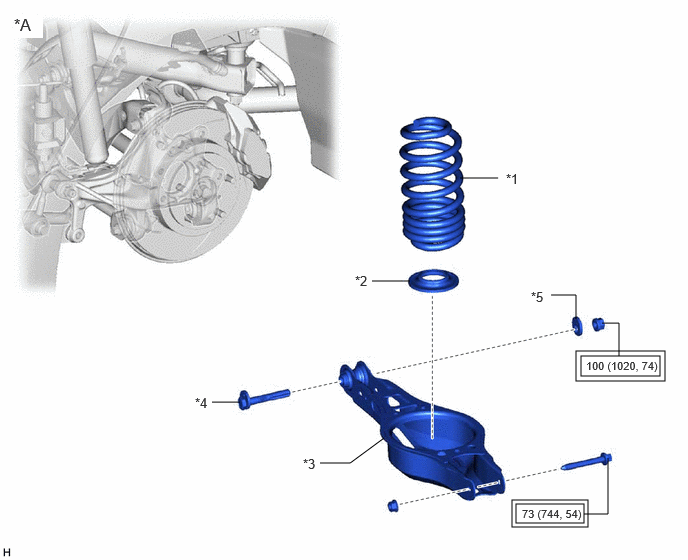

Fig 5: Rear Lower Arm (Except HV Model AWD) Replacement Components With Torque Specifications [09/2024 - ] (5 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 2WD | - | - |
| *1 | REAR COIL SPRING | *2 | REAR LOWER COIL SPRING INSULATOR |
| *3 | REAR NO. 2 SUSPENSION ARM ASSEMBLY | *4 | REAR STABILIZER LINK ASSEMBLY |
| *5 | REAR STABILIZER BAR | *6 | REAR SUSPENSION TOE ADJUST CAM SUB-ASSEMBLY |
| *7 | NO. 2 CAMBER ADJUST CAM | *8 | CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

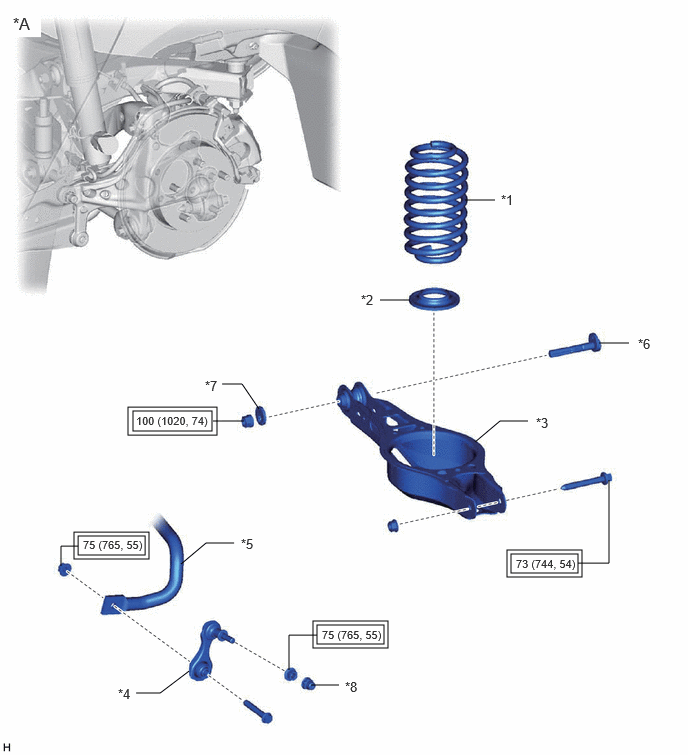

Fig 6: Rear Lower Arm (Except HV Model AWD) Replacement Components With Torque Specifications [09/2024 - ] (6 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for AWD | - | - |
| *1 | REAR COIL SPRING | *2 | REAR LOWER COIL SPRING INSULATOR |
| *3 | REAR NO. 2 SUSPENSION ARM ASSEMBLY | *4 | REAR SUSPENSION TOE ADJUST CAM SUB-ASSEMBLY |
| *5 | NO. 2 CAMBER ADJUST CAM | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

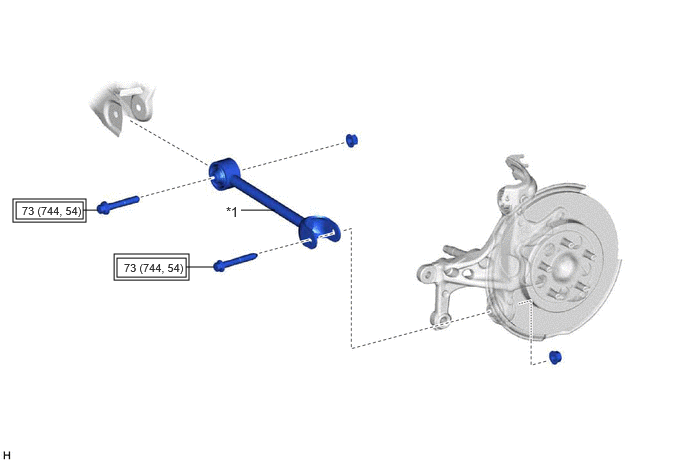

Fig 7: Rear Lower Arm (Except HV Model AWD) Replacement Components With Torque Specifications [09/2024 - ] (7 Of 7)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR NO. 1 SUSPENSION ARM ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
