Components [06/2018 - 06/2021]

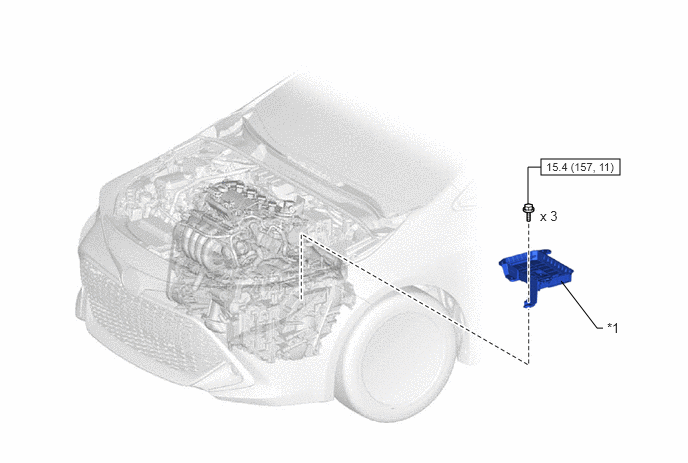

Fig 1: Vacuum Pump (For M20A-FKS) Replacement Components With Torque Specifications [06/2018 - 06/2021] (1 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | BATTERY CLAMP SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

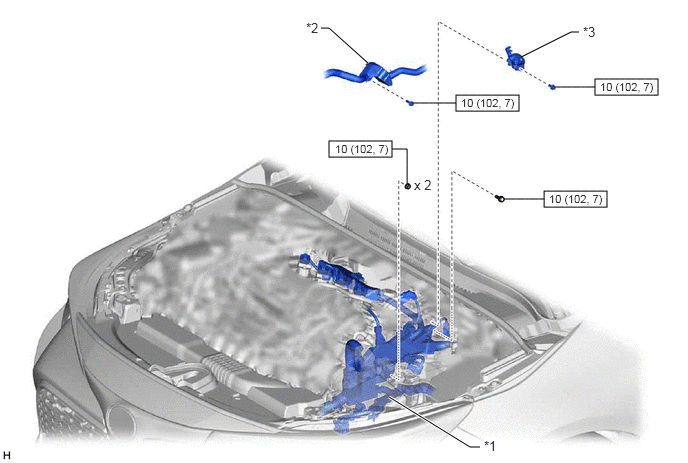

Fig 2: Vacuum Pump (For M20A-FKS) Replacement Components With Torque Specifications [06/2018 - 06/2021] (2 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ENGINE WIRE | *2 | VACUUM SURGE TANK |
| *3 | NO. 3 WATER HOSE CLAMP BRACKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

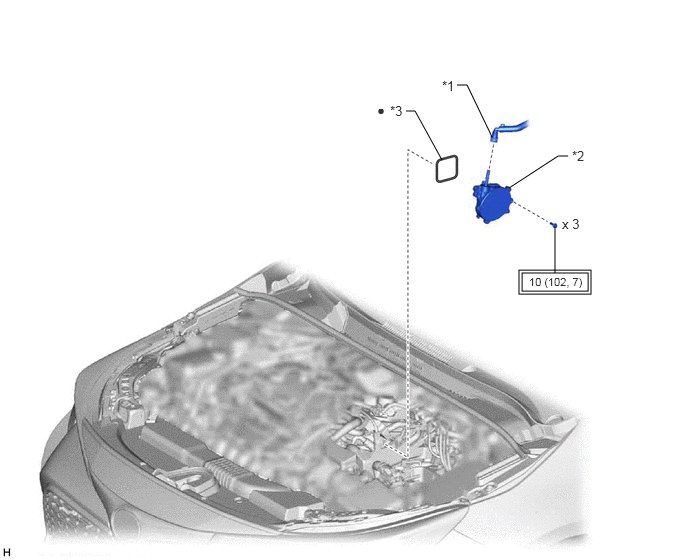

Fig 3: Vacuum Pump (For M20A-FKS) Replacement Components With Torque Specifications [06/2018 - 06/2021] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 VACUUM HOSE CONNECTOR | *2 | VACUUM PUMP ASSEMBLY |
| *3 | NO. 1 VACUUM PUMP O-RING | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |
Fig 4: Vacuum Pump (For M20A-FKS) Replacement Components With Torque Specifications [06/2018 - 06/2021] (4 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | END COVER | *2 | VACUUM PUMP HOUSING |
| *3 | VACUUM PUMP ROTOR | *4 | VACUUM PUMP VANE |
| *5 | VACUUM PUMP VANE CAP | *6 | VACUUM PUMP COVER O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Engine oil | - | - |
