Components [01/2019 - 09/2022]

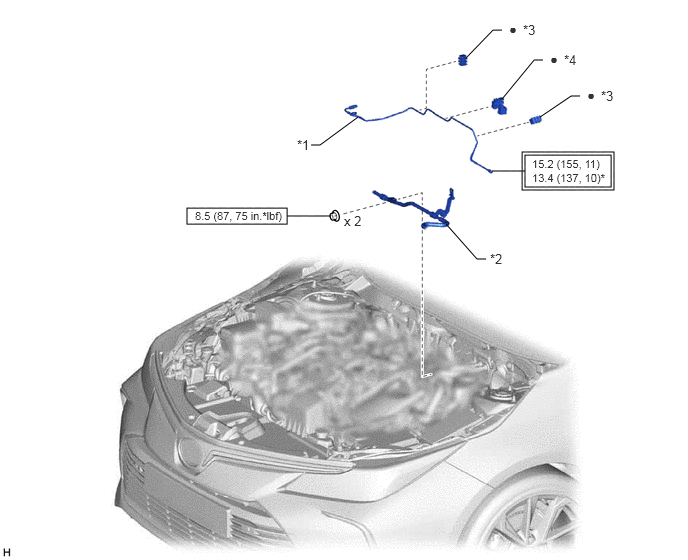

Fig 1: Brake Booster Pump (For HV Model) Replacement Components With Torque Specifications [01/2019 - 09/2022] (1 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ACCUMULATOR TO BRAKE MASTER CYLINDER TUBE | *2 | NO. 1 BRAKE ACTUATOR TUBE |
| *3 | NO. 1 BRAKE TUBE CLAMP | *4 | NO. 2 BRAKE TUBE CLAMP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with a union nut wrench | • | Non-reusable part |

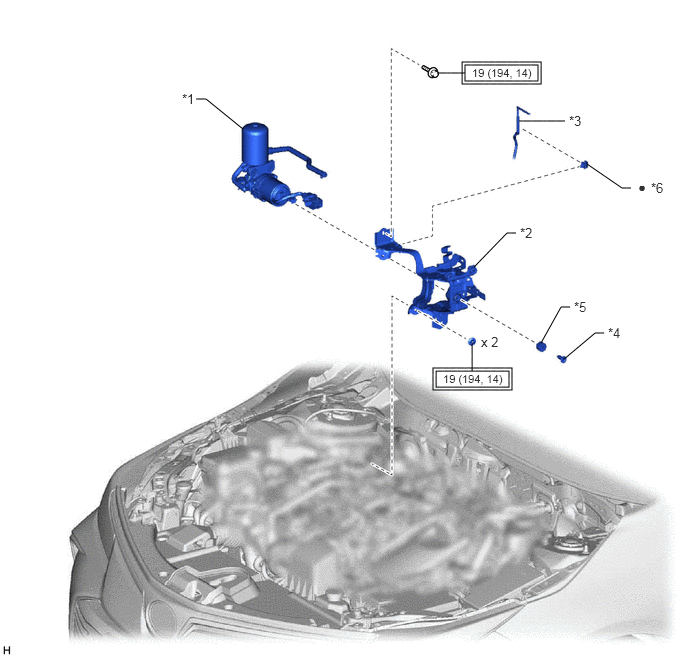

Fig 2: Brake Booster Pump (For HV Model) Replacement Components With Torque Specifications [01/2019 - 09/2022] (2 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | BRAKE BOOSTER PUMP ASSEMBLY | *2 | BRAKE ACTUATOR BRACKET ASSEMBLY |
| *3 | NO. 3 FRONT BRAKE TUBE | *4 | BRAKE ACTUATOR CASE COLLAR |
| *5 | BRAKE BOOSTER PUMP BUSHING | *6 | NO. 9 BRAKE TUBE CLAMP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |

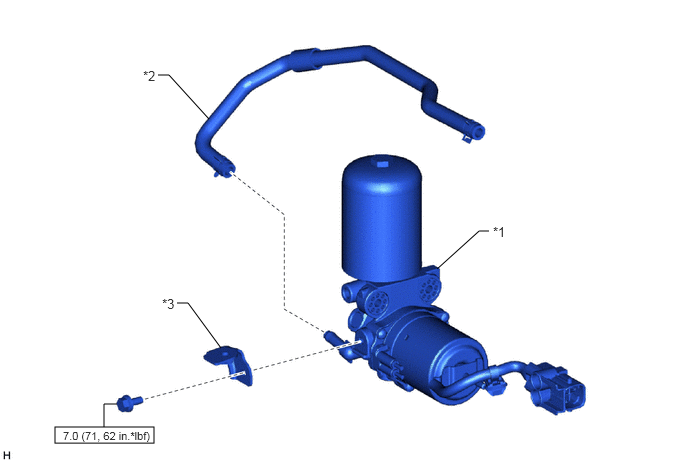

Fig 3: Brake Booster Pump (For HV Model) Replacement Components With Torque Specifications [01/2019 - 09/2022] (3 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | BRAKE BOOSTER PUMP ASSEMBLY | *2 | NO. 1 BRAKE ACTUATOR HOSE |
| *3 | NO. 1 BRAKE TUBE CLAMP BRACKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
