Components [03/2017 - 06/2017]
Fig 1: Child Restraint Seat Tether Anchor Replacement Components With Torque Specifications [03/2017 - 06/2017] (1 Of 2)
| Callout | Description | Callout | Description |
| *1 | REAR CENTER SEAT OUTER BELT ASSEMBLY | *2 | REAR DOOR OPENING TRIM WEATHERSTRIP LH |
| *3 | REAR DOOR OPENING TRIM WEATHERSTRIP RH | *4 | REAR SEAT CUSHION ASSEMBLY |
| *5 | REAR SEAT CUSHION LOCK HOOK | *6 | REAR SIDE SEATBACK ASSEMBLY LH |
| *7 | REAR SIDE SEATBACK ASSEMBLY RH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |

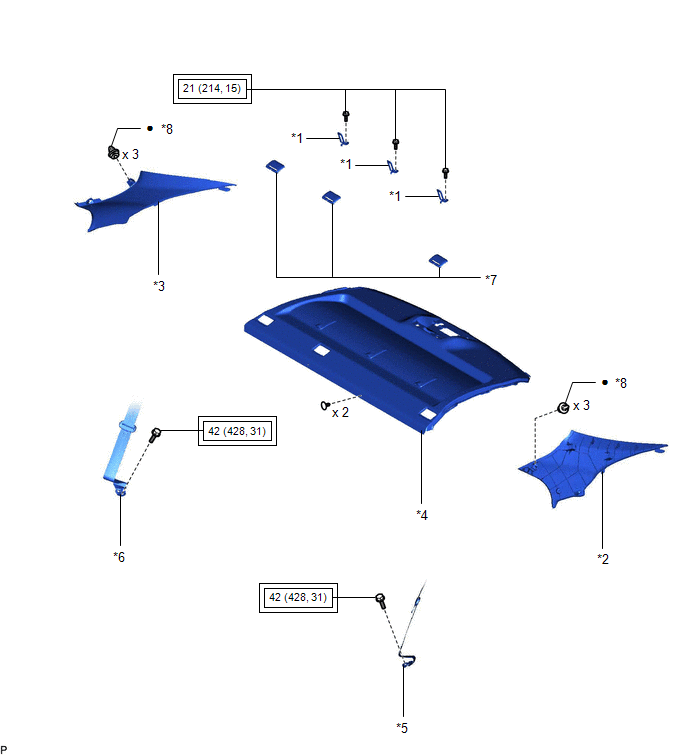

Fig 2: Child Restraint Seat Tether Anchor Replacement Components With Torque Specifications [03/2017 - 06/2017] (2 Of 2)
| Callout | Description | Callout | Description |
| *1 | CHILD RESTRAINT SEAT TETHER ANCHOR BRACKET | *2 | INNER ROOF SIDE GARNISH LH |
| *3 | INNER ROOF SIDE GARNISH RH | *4 | PACKAGE TRAY TRIM PANEL ASSEMBLY |
| *5 | REAR SEAT OUTER BELT ASSEMBLY LH | *6 | REAR SEAT OUTER BELT ASSEMBLY RH |
| *7 | REAR SEAT SHOULDER BELT HOLE COVER | *8 | CLIP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | • | Non-reusable part |
