Components [03/2017 - 06/2017]
Fig 1: Instrument Panel Safety Pad Replacement Components With Torque Specifications [03/2017 - 06/2017] (1 Of 9)
| Callout | Description | Callout | Description |

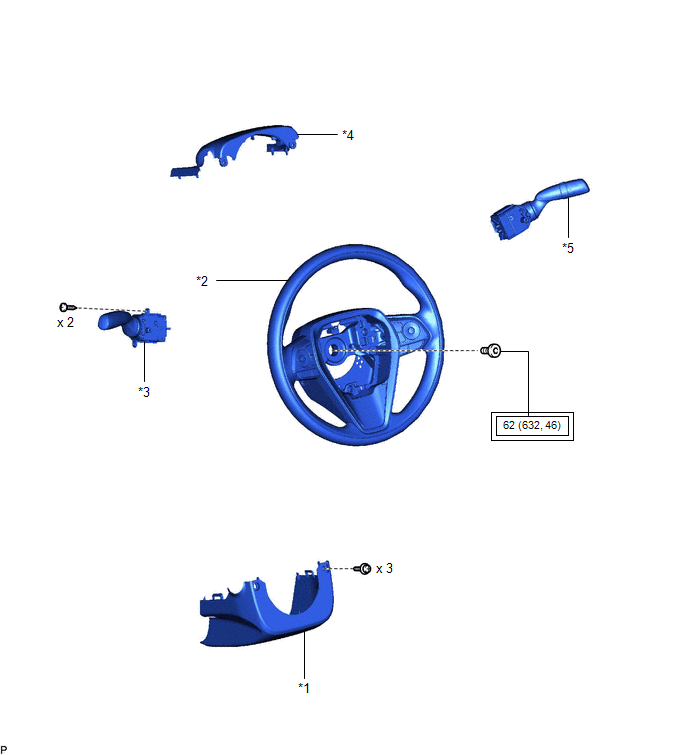

| *1 | LOWER STEERING COLUMN COVER SUB-ASSEMBLY | *2 | STEERING WHEEL ASSEMBLY |
| *3 | TURN SIGNAL SWITCH | *4 | UPPER STEERING COLUMN COVER |
| *5 | WINDSHIELD WIPER SWITCH ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
Fig 2: Instrument Panel Safety Pad Replacement Components With Torque Specifications [03/2017 - 06/2017] (2 Of 9)
| Callout | Description | Callout | Description |

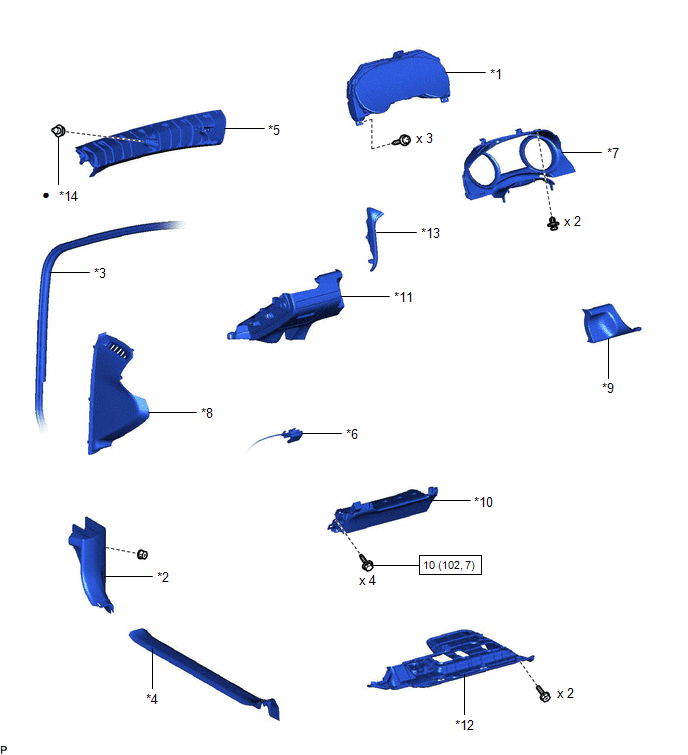

| *1 | COMBINATION METER ASSEMBLY | *2 | COWL SIDE TRIM SUB-ASSEMBLY LH |
| *3 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH | *4 | FRONT DOOR SCUFF PLATE LH |
| *5 | FRONT PILLAR GARNISH LH | *6 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY |
| *7 | INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY | *8 | INSTRUMENT SIDE PANEL LH |
| *9 | LOWER INSTRUMENT PANEL FINISH PANEL ASSEMBLY | *10 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY |
| *11 | NO. 1 INSTRUMENT PANEL SUB-ASSEMBLY | *12 | NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |
| *13 | NO. 2 METER HOOD CLUSTER | *14 | CLIP |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
| *A | for 7 Inch Display | *B | for 8 Inch Display |

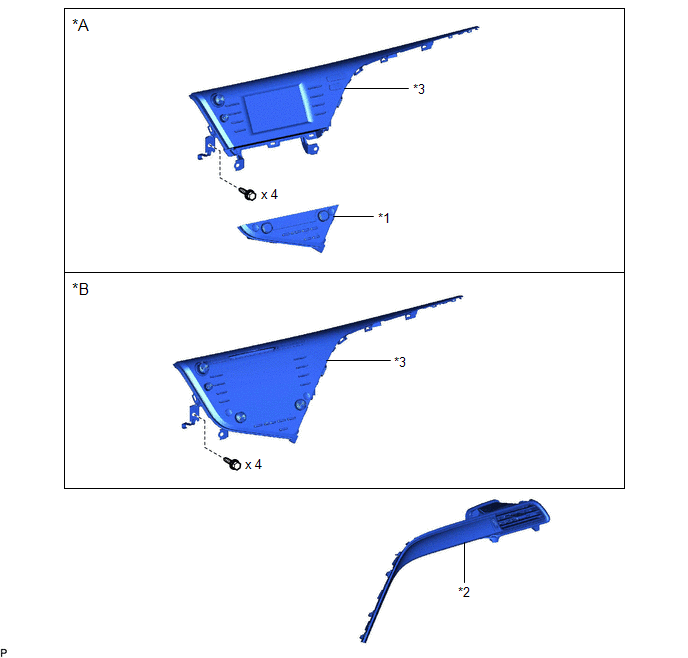

| *1 | AIR CONDITIONING CONTROL ASSEMBLY | *2 | NO. 3 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *3 | RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET | - | - |
Fig 4: Instrument Panel Safety Pad Replacement Components With Torque Specifications [03/2017 - 06/2017] (4 Of 9)
| Callout | Description | Callout | Description |

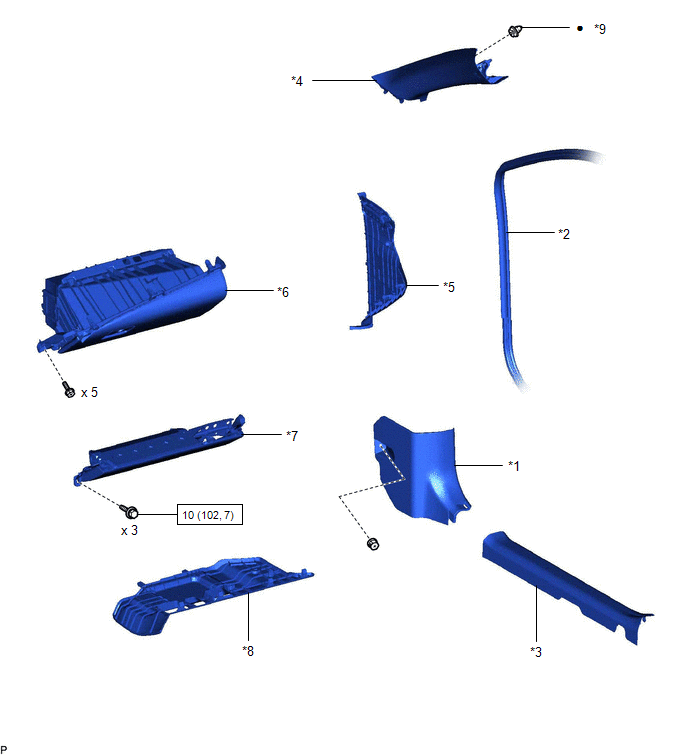

| *1 | COWL SIDE TRIM SUB-ASSEMBLY RH | *2 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH |
| *3 | FRONT DOOR SCUFF PLATE RH | *4 | FRONT PILLAR GARNISH RH |
| *5 | INSTRUMENT SIDE PANEL RH | *6 | LOWER INSTRUMENT PANEL SUB-ASSEMBLY |
| *7 | LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY | *8 | NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |
| *9 | CLIP | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
| *A | for LH Side | *B | for RH Side |

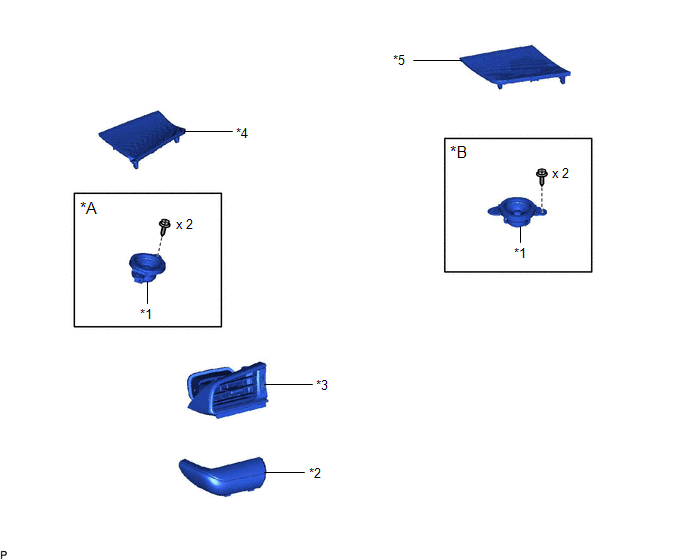

| *1 | FRONT NO. 2 SPEAKER ASSEMBLY | *2 | NO. 1 INSTRUMENT PANEL GARNISH SUB-ASSEMBLY |
| *3 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY | *4 | NO. 1 INSTRUMENT PANEL SPEAKER PANEL |
| *5 | NO. 2 INSTRUMENT PANEL SPEAKER PANEL | - | - |
Fig 6: Instrument Panel Safety Pad Replacement Components With Torque Specifications [03/2017 - 06/2017] (6 Of 9)
| Callout | Description | Callout | Description |

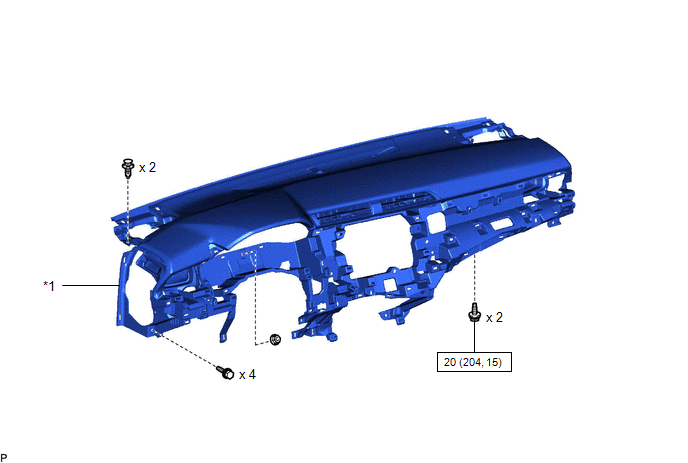

| *1 | INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

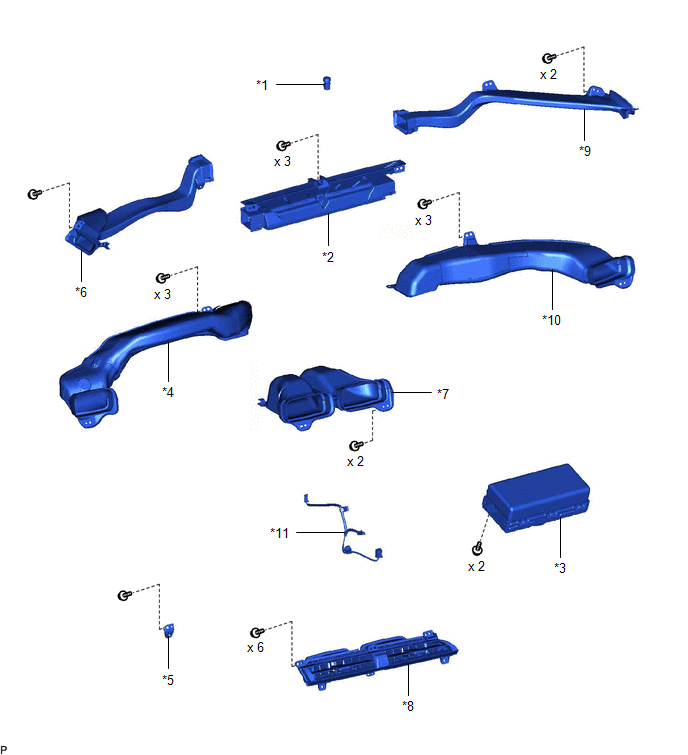

| *1 | AUTOMATIC LIGHT CONTROL SENSOR | *2 | DEFROSTER NOZZLE ASSEMBLY |
| *3 | INSTRUMENT PANEL PASSENGER AIRBAG ASSEMBLY | *4 | NO. 1 HEATER TO REGISTER DUCT SUB-ASSEMBLY |
| *5 | NO. 1 METER BRACKET SUB-ASSEMBLY | *6 | NO. 1 SIDE DEFROSTER NOZZLE DUCT |
| *7 | NO. 2 HEATER TO REGISTER DUCT SUB-ASSEMBLY | *8 | NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY |
| *9 | NO. 2 SIDE DEFROSTER NOZZLE DUCT | *10 | NO. 3 HEATER TO REGISTER DUCT SUB-ASSEMBLY |
| *11 | NO. 3 INSTRUMENT PANEL WIRE | - | - |
| *A | w/ Manual (SOS) Switch | - | - |

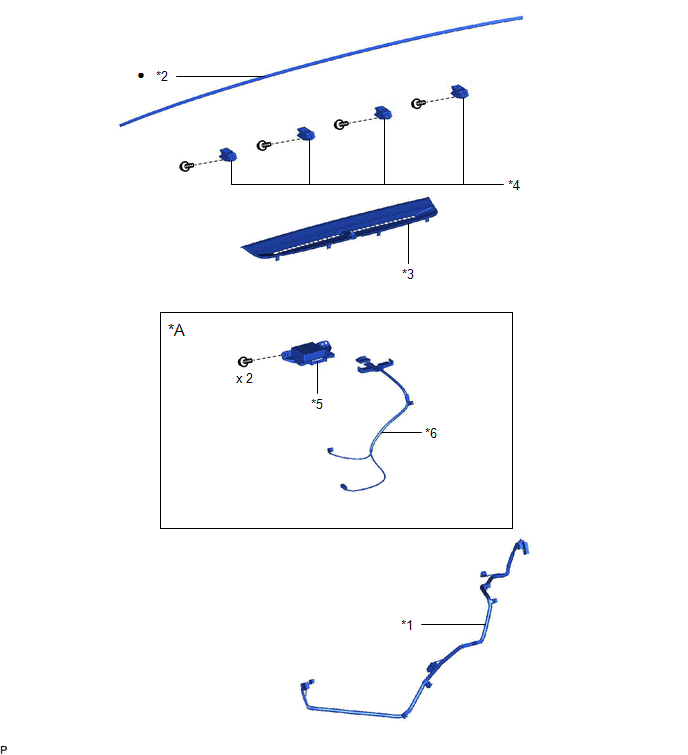

| *1 | ANTENNA CORD SUB-ASSEMBLY | *2 | INSTRUMENT PANEL CUSHION |
| *3 | NO. 1 DEFROSTER NOZZLE GARNISH | *4 | NO. 1 INSTRUMENT PANEL PIN |
| *5 | TELEPHONE AND GPS ANTENNA ASSEMBLY WITH BRACKET | *6 | TELEPHONE AND GPS ANTENNA CORD |
| • | Non-reusable part | - | - |

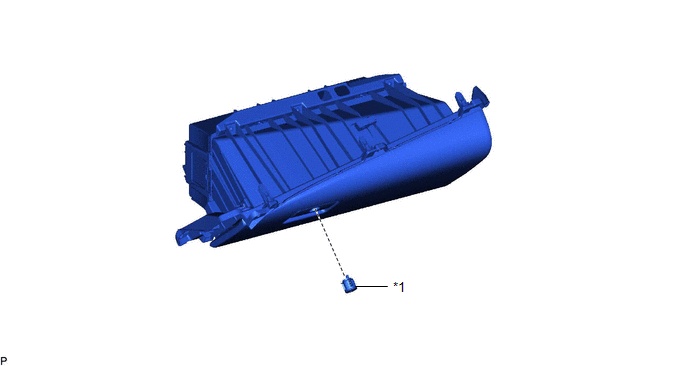

| *1 | GLOVE COMPARTMENT DOOR LOCK CYLINDER ASSEMBLY | - | - |
