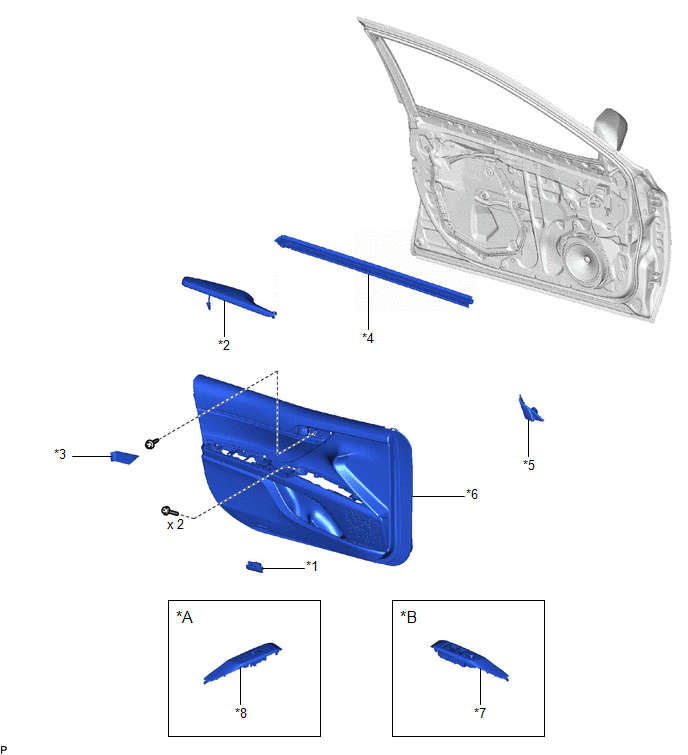

Components [03/2017 - 09/2019]
| *A | For Front Passenger Side | *B | For Driver Side |
| *1 | COURTESY LIGHT ASSEMBLY | *2 | FRONT ARMREST ASSEMBLY |
| *3 | FRONT DOOR ARMREST COVER SUB-ASSEMBLY | *4 | FRONT DOOR INNER GLASS WEATHERSTRIP WITH FRONT DOOR VENT SEAL |
| *5 | FRONT DOOR LOWER FRAME BRACKET GARNISH | *6 | FRONT DOOR TRIM BOARD SUB-ASSEMBLY |
| *7 | MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL | *8 | POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL |

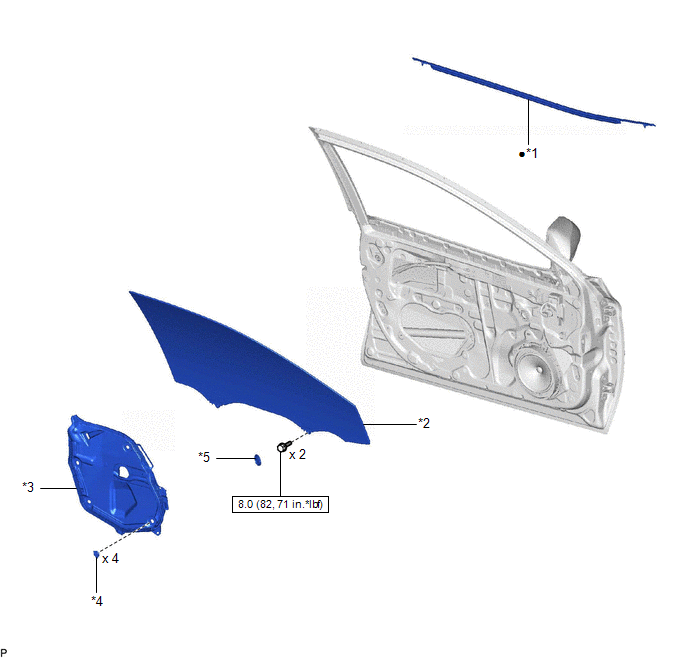

Fig 2: Front Door Belt Moulding Replacement Components With Torque Specifications [03/2017 - 09/2019] (2 Of 2)
| Callout | Description | Callout | Description |
| *1 | FRONT DOOR BELT MOULDING ASSEMBLY | *2 | FRONT DOOR GLASS SUB-ASSEMBLY |
| *3 | FRONT DOOR SERVICE HOLE COVER | *4 | FRONT DOOR WEATHERSTRIP CLIP |
| *5 | HOLE PLUG | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
