Components [03/2017 - 08/2018]

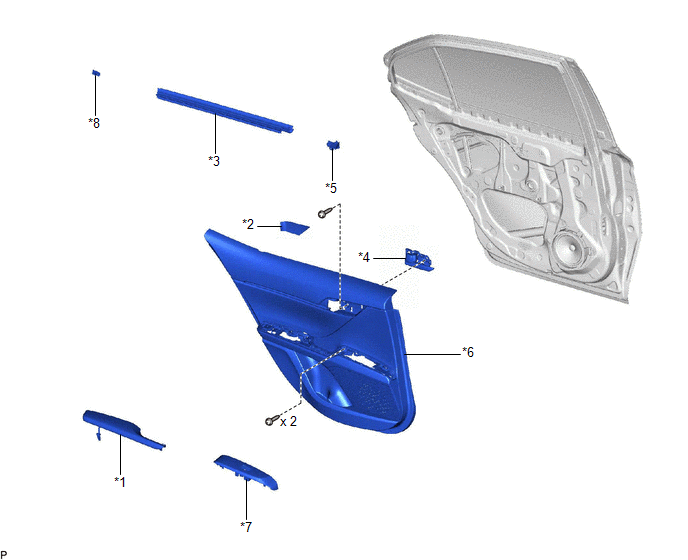

| *1 | REAR ARMREST ASSEMBLY | *2 | REAR DOOR ARMREST COVER SUB-ASSEMBLY |
| *3 | REAR DOOR INNER GLASS WEATHERSTRIP | *4 | REAR DOOR INSIDE HANDLE SUB-ASSEMBLY |
| *5 | REAR DOOR NO. 2 SERVICE HOLE COVER | *6 | REAR DOOR TRIM BOARD SUB-ASSEMBLY |
| *7 | REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH REAR DOOR UPPER ARMREST BASE PANEL | *8 | NO. 1 DOOR SCUFF PLATE CLAMP |

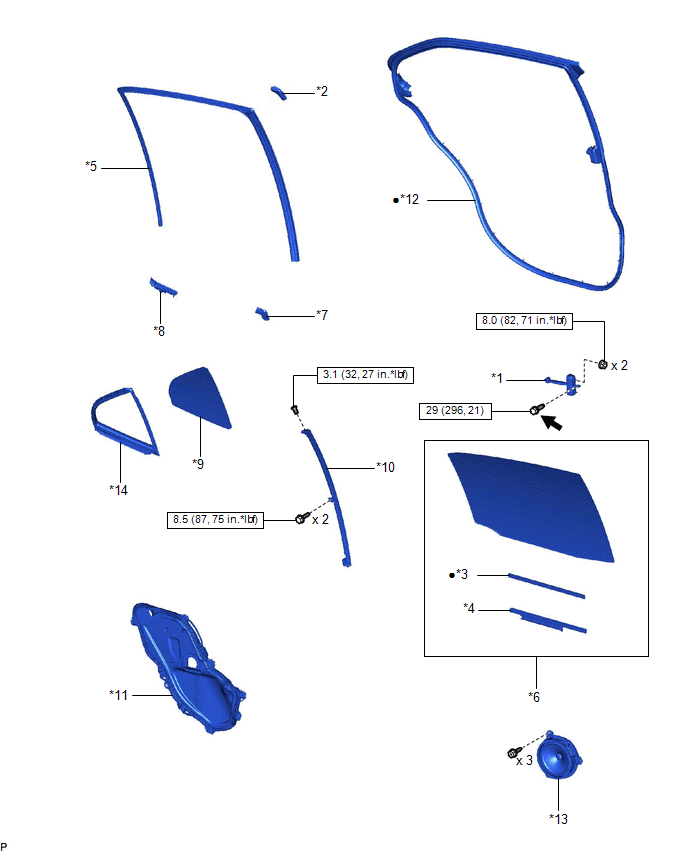

| Callout | Description | Callout | Description |
| *1 | REAR DOOR CHECK ASSEMBLY | *2 | REAR DOOR FRAME GARNISH |
| *3 | REAR DOOR GLASS CHANNEL FILLER | *4 | REAR DOOR GLASS CHANNEL SUB-ASSEMBLY |
| *5 | REAR DOOR GLASS RUN | *6 | REAR DOOR GLASS SUB-ASSEMBLY |
| *7 | REAR DOOR NO. 1 VENT SEAL | *8 | REAR DOOR PANEL PROTECTOR |
| *9 | REAR DOOR QUARTER WINDOW GLASS | *10 | REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY |
| *11 | REAR DOOR SERVICE HOLE COVER | *12 | REAR DOOR WEATHERSTRIP |
| *13 | REAR SPEAKER ASSEMBLY | *14 | REAR DOOR QUARTER WINDOW GLASS WEATHERSTRIP |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | * | Precoated part |

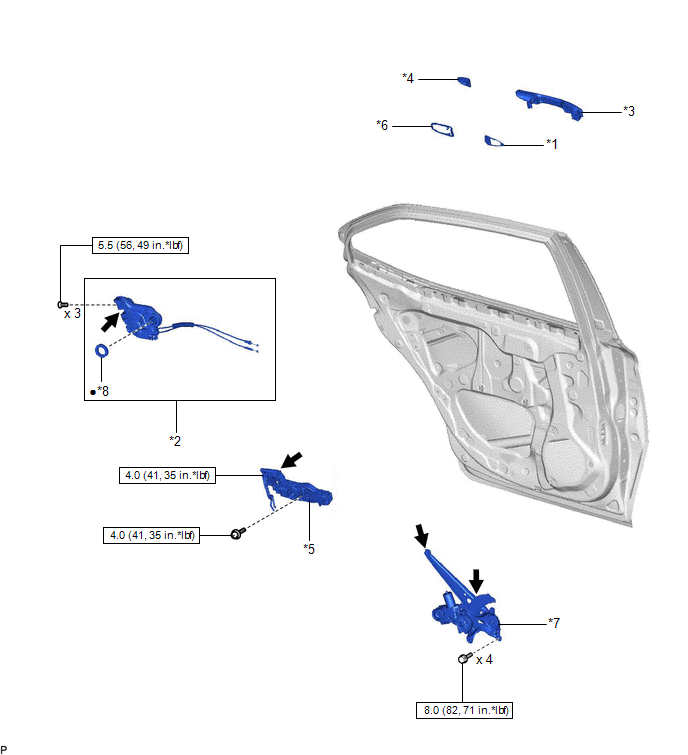

| Callout | Description | Callout | Description |
| *1 | REAR DOOR FRONT OUTSIDE HANDLE PAD | *2 | REAR DOOR LOCK WITH MOTOR ASSEMBLY |
| *3 | REAR DOOR OUTSIDE HANDLE ASSEMBLY | *4 | REAR DOOR OUTSIDE HANDLE COVER |
| *5 | REAR DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY | *6 | REAR DOOR REAR OUTSIDE HANDLE PAD |
| *7 | REAR DOOR WINDOW REGULATOR ASSEMBLY | *8 | DOOR LOCK WIRING HARNESS SEAL |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |

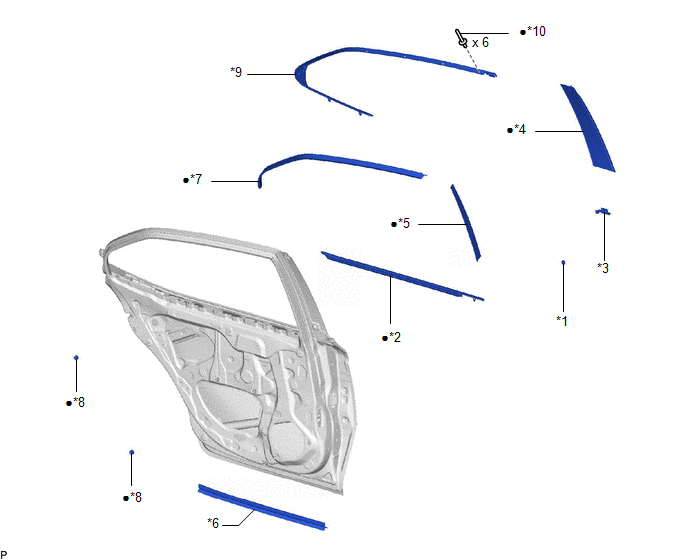

| *1 | DOOR WINDOW FRAME MOULING CLIP | *2 | REAR DOOR BELT MOULDING ASSEMBLY |
| *3 | REAR DOOR FRONT OUTSIDE SEAL | *4 | REAR DOOR FRONT WINDOW FRAME MOULDING |
| *5 | REAR DOOR LOWER OUTSIDE STRIPE | *6 | REAR DOOR NO. 2 WEATHERSTRIP |
| *7 | REAR DOOR OUTSIDE STRIPE | *8 | REAR DOOR PANEL CUSHION |
| *9 | REAR DOOR WINDOW FRAME MOULDING SUB-ASSEMBLY | *10 | RIVET |
| • | Non-reusable part | - | - |
