Components [03/2017 - 09/2019]

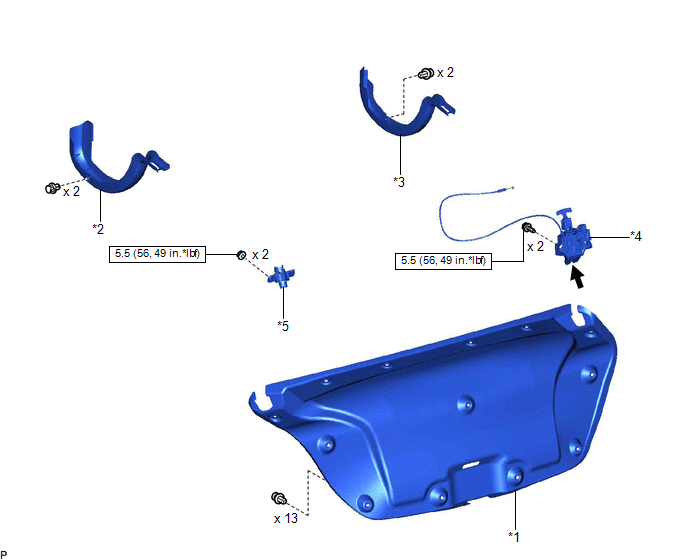

Fig 1: Luggage Compartment Door Replacement Components With Torque Specifications [03/2017 - 09/2019] (1 Of 3)
| Callout | Description | Callout | Description |
| *1 | LUGGAGE COMPARTMENT DOOR COVER | *2 | LUGGAGE COMPARTMENT DOOR HINGE COVER LH |
| *3 | LUGGAGE COMPARTMENT DOOR HINGE COVER RH | *4 | LUGGAGE COMPARTMENT DOOR LOCK ASSEMBLY |
| *5 | LUGGAGE COMPARTMENT DOOR LOCK CYLINDER ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | MP grease |

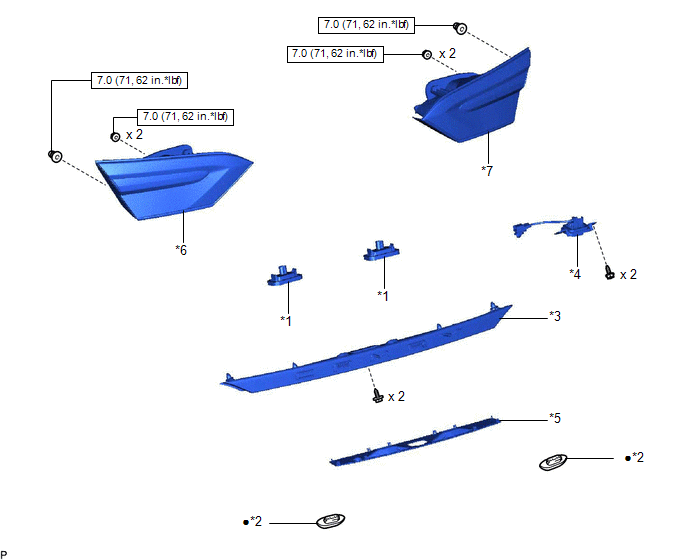

Fig 2: Luggage Compartment Door Replacement Components With Torque Specifications [03/2017 - 09/2019] (2 Of 3)
| Callout | Description | Callout | Description |
| *1 | LICENSE PLATE LIGHT ASSEMBLY | *2 | LUGGAGE COMPARTMENT DOOR CUSHION |
| *3 | LUGGAGE COMPARTMENT DOOR OUTSIDE GARNISH SUB-ASSEMBLY | *4 | LUGGAGE ELECTRICAL KEY SWITCH |
| *5 | NO. 3 LUGGAGE COMPARTMENT DOOR OUTSIDE GARNISH | *6 | REAR LIGHT ASSEMBLY LH |
| *7 | REAR LIGHT ASSEMBLY RH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
Fig 3: Luggage Compartment Door Replacement Components With Torque Specifications [03/2017 - 09/2019] (3 Of 3)
| Callout | Description | Callout | Description |
| *A | w/ Rear Spoiler | - | - |
| *1 | REAR SPOILER | *2 | REAR SPOILER RETAINER |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |
