| Callout |
Description |
Callout |
Description |

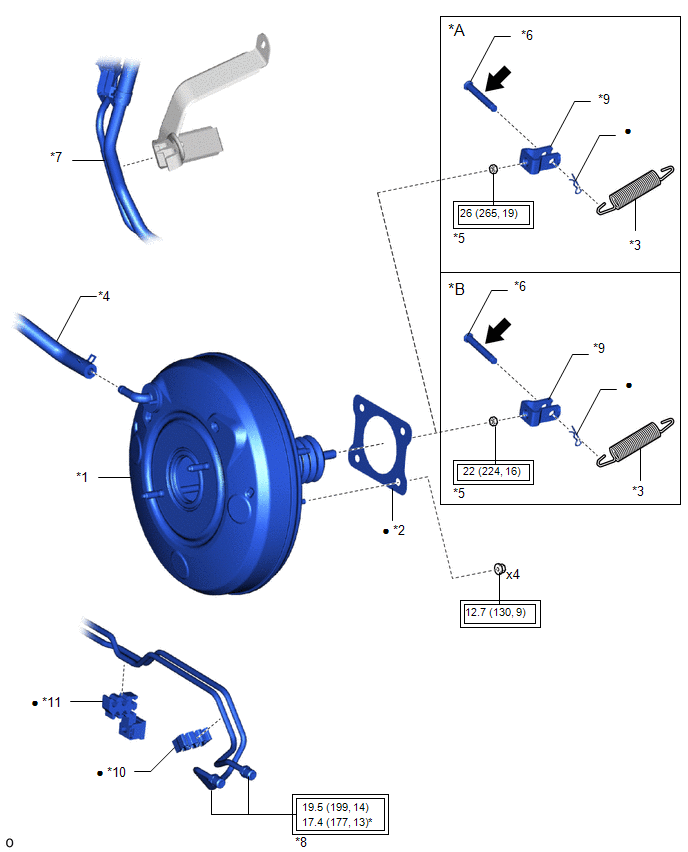

| *A |
for TMC Made |
*B |
for TMMT Made |
| *1 |
BRAKE BOOSTER ASSEMBLY |
*2 |
BRAKE BOOSTER GASKET |
| *3 |
BRAKE PEDAL RETURN SPRING |
*4 |
CHECK VALVE TO CONNECTOR TUBE HOSE |
| *5 |
CLEVIS LOCK NUT |
*6 |
PUSH ROD PIN |
| *7 |
FUEL PIPE |
*8 |
BRAKE TUBE |
| *9 |
BRAKE MASTER CYLINDER PUSH ROD CLEVIS |
*10 |
NO. 1 BRAKE TUBE CLAMP |
| *11 |
NO. 2 BRAKE TUBE CLAMP |
- |
- |
 |
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) |
• |
Non-reusable part |
 |
Lithium soap base glycol grease |
- |
- |
