Parts Location [02/2017 - 08/2020]: Illustration
WARNING: This page is about a different car, the 2020 Toyota C-HR, 2019 Toyota C-HR, and 2018 Toyota C-HR. However, it is still accessible from the selected car via links, so may be relevant.

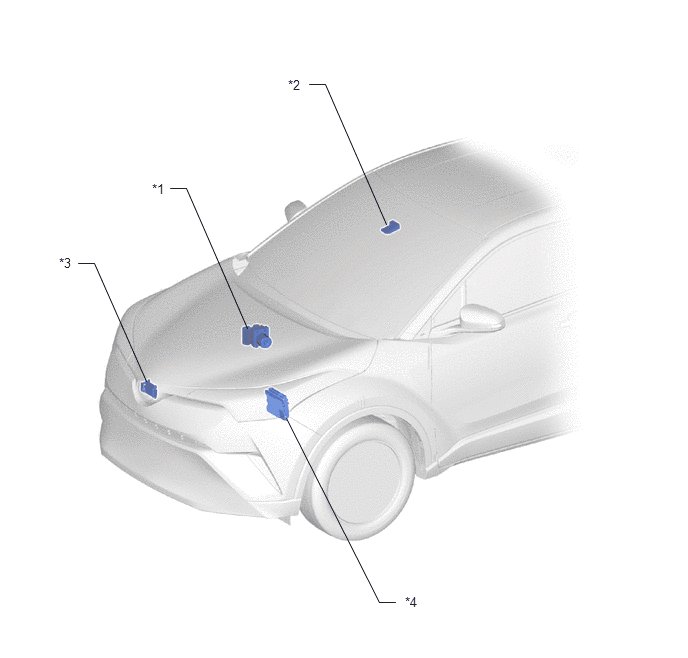

| *1 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) | *2 | FORWARD RECOGNITION CAMERA |
| *3 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *4 | ECM |

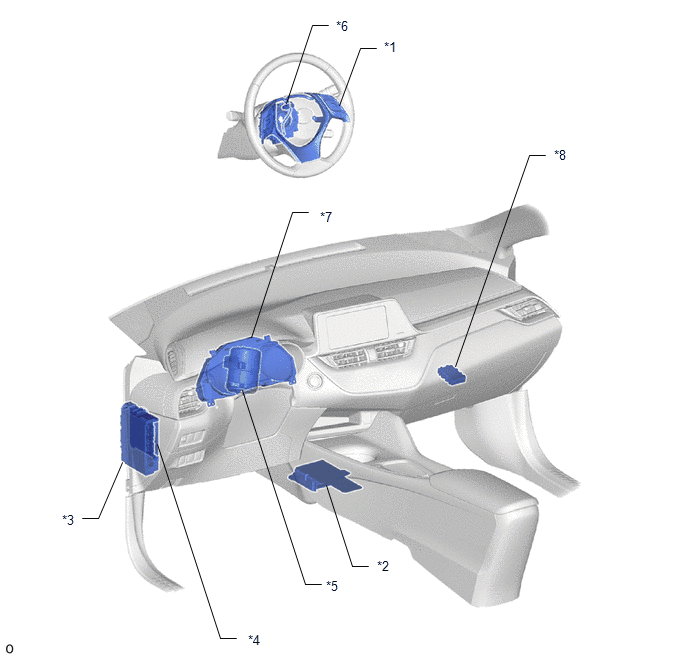

| *1 | LANE DEPARTURE ALERT MAIN SWITCH (STEERING PAD SWITCH ASSEMBLY) | *2 | YAW RATE AND ACCELERATION SENSOR (AIRBAG SENSOR ASSEMBLY) |
| *3 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 3 FUSE - ECU-IG1 NO. 4 FUSE |
*4 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *5 | POWER STEERING ECU ASSEMBLY | *6 | STEERING ANGLE SENSOR (SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY) |
| *7 | COMBINATION METER ASSEMBLY | *8 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) |
