Components [02/2017 - 10/2017]

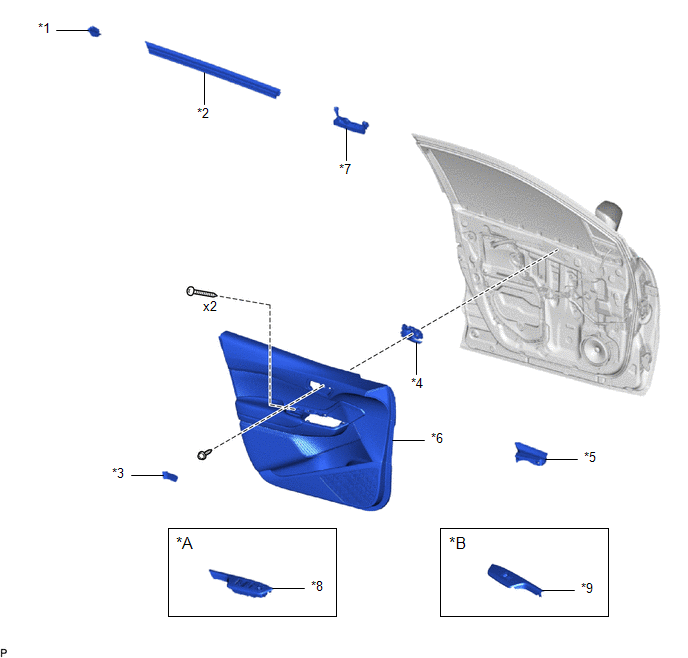

| *A | for Driver Side | *B | for Front Passenger Side |
| *1 | FRONT DOOR BELT SEAL | *2 | FRONT DOOR GLASS INNER WEATHERSTRIP |
| *3 | FRONT DOOR INSIDE HANDLE BEZEL PLUG | *4 | FRONT DOOR INSIDE HANDLE SUB-ASSEMBLY |
| *5 | FRONT DOOR LOWER FRAME BRACKET GARNISH | *6 | FRONT DOOR TRIM BOARD SUB-ASSEMBLY |
| *7 | FRONT DOOR VENT SEAL | *8 | MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY WITH FRONT ARMREST BASE UPPER PANEL |
| *9 | POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT ARMREST BASE UPPER PANEL | - | - |

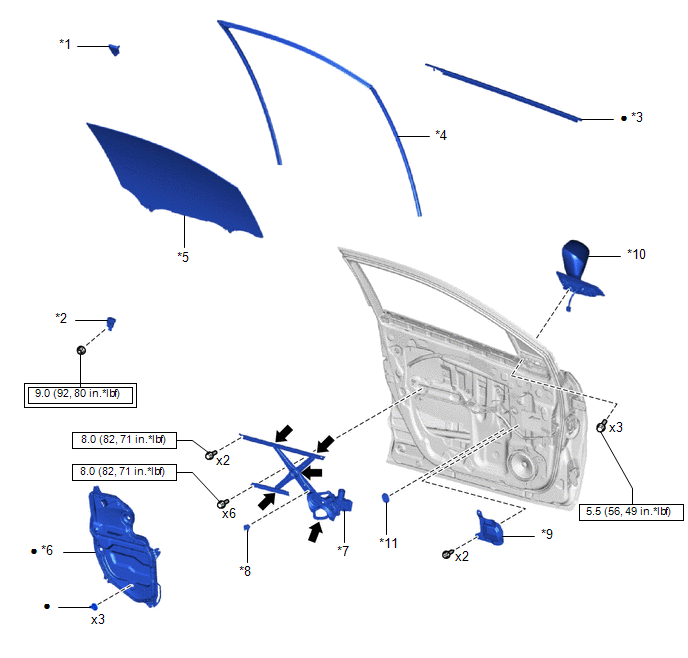

| Callout | Description | Callout | Description |
| *1 | DOOR FRAME UPPER GARNISH | *2 | DOOR SIDE AIRBAG SENSOR |
| *3 | FRONT DOOR BELT MOULDING ASSEMBLY | *4 | FRONT DOOR GLASS RUN |
| *5 | FRONT DOOR GLASS SUB-ASSEMBLY | *6 | FRONT DOOR SERVICE HOLE COVER |
| *7 | FRONT DOOR WINDOW REGULATOR ASSEMBLY | *8 | HOLE CAP |
| *9 | NO. 2 FRONT DOOR SERVICE HOLE COVER | *10 | OUTER MIRROR PROTECTOR |
| *11 | OUTER REAR VIEW MIRROR ASSEMBLY | - | |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | MP grease |

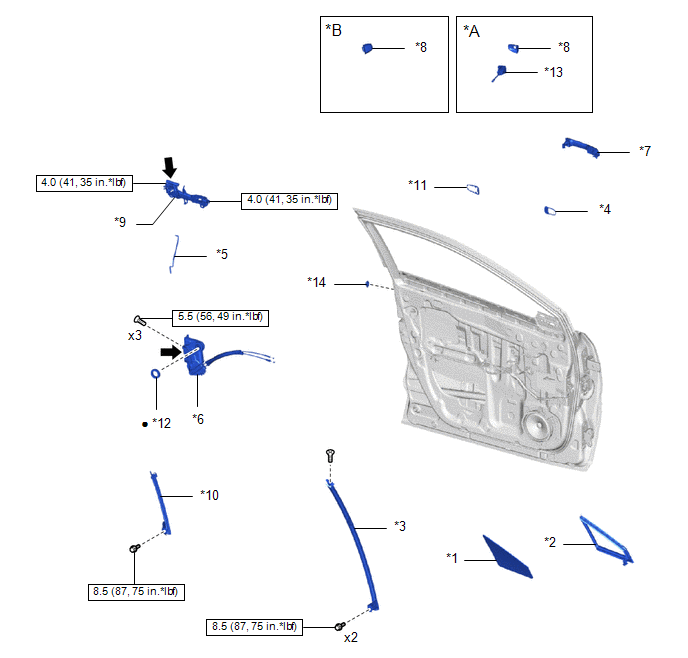

| Callout | Description | Callout | Description |
| *A | for Driver Side | *B | for Front Passenger Side |
| *1 | FRONT DOOR FIX WINDOW GLASS | *2 | FRONT DOOR FIX WINDOW WEATHERSTRIP |
| *3 | FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY | *4 | FRONT DOOR FRONT OUTSIDE HANDLE PAD |
| *5 | FRONT DOOR LOCK OPEN ROD | *6 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY |
| *7 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY | *8 | FRONT DOOR OUTSIDE HANDLE COVER |
| *9 | FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY | *10 | FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY |
| *11 | FRONT DOOR REAR OUTSIDE HANDLE PAD | *12 | DOOR LOCK WIRING HARNESS SEAL |
| *13 | FRONT DOOR LOCK CYLINDER ASSEMBLY | *14 | HOLE PLUG |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |

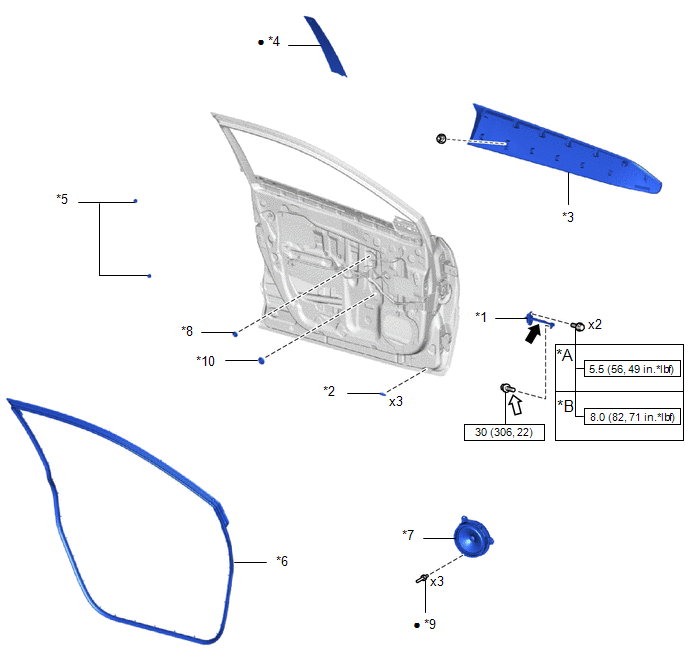

| Callout | Description | Callout | Description |
| *A | for TMMT Made | *B | for TMC Made |
| *1 | FRONT DOOR CHECK ASSEMBLY | *2 | FRONT DOOR DUST PROOF SEAL |
| *3 | FRONT DOOR OUTSIDE MOULDING | *4 | FRONT DOOR OUTSIDE MOULDING SUB-ASSEMBLY |
| *5 | FRONT DOOR PANEL CUSHION | *6 | FRONT DOOR WEATHERSTRIP |
| *7 | FRONT NO. 1 SPEAKER ASSEMBLY | *8 | HOLE CAP |
| *9 | RIVET | *10 | HOLE PLUG |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | ||
| * | Precoated part | - | - |

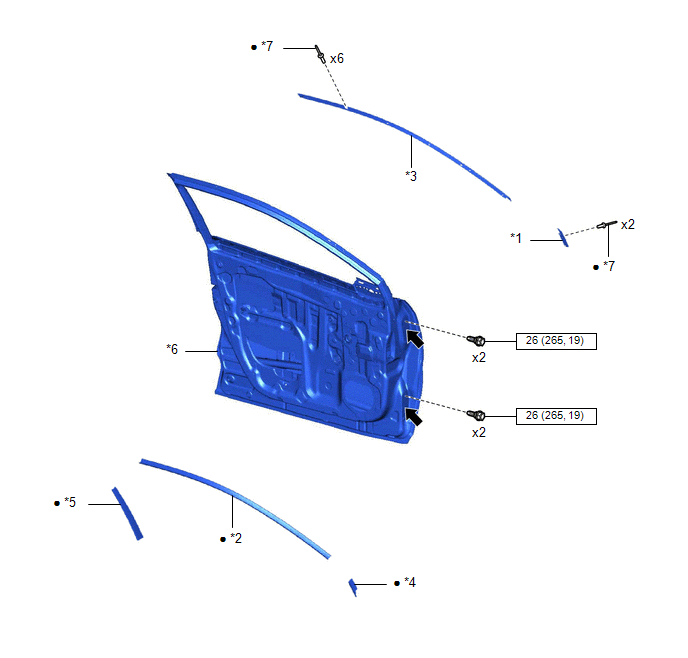

| Callout | Description | Callout | Description |
| *1 | FRONT DOOR FRONT WINDOW FRAME MOULDING | *2 | FRONT DOOR OUTSIDE STRIPE |
| *3 | FRONT DOOR UPPER WINDOW FRAME MOULDING | *4 | NO. 2 FRONT DOOR STRIPE |
| *5 | NO. 4 FRONT DOOR STRIPE | *6 | FRONT DOOR PANEL SUB-ASSEMBLY |
| *7 | RIVET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Anti-rust coating | - | - |

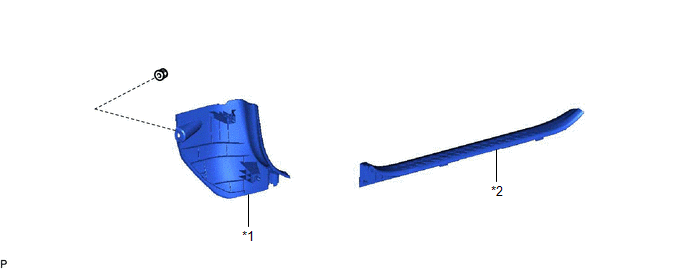

| *1 | COWL SIDE TRIM BOARD | *2 | FRONT DOOR SCUFF PLATE |
