Adjustment [04/2018 -]: Procedure
- INSPECT LUGGAGE COMPARTMENT DOOR

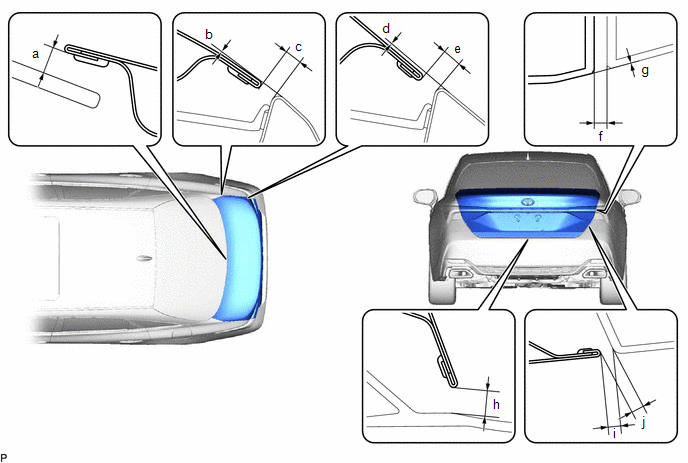

- Check that the clearance measurements of areas a through j are within each standard range.STANDARD CLEARANCE
Area Measurement Area Measurement a 5.95 mm (0.234 in.) b -1.3 to 1.4 mm (-0.0512 to 0.0551 in.) c 2.4 to 5.1 mm (0.0945 to 0.200 in.) d -0.95 to 1.75 mm (-0.0374 to 0.0689 in.) e 3.2 to 5.9 mm (0.126 to 0.232 in.) f 2.5 to 6.5 mm (0.0984 to 0.256 in.) g -2.0 to 2.0 mm (-0.0787 to 0.0787 in.) h 3.85 to 7.85 mm (0.152 to 0.309 in.) i 1.95 to 5.95 mm (0.0768 to 0.234 in.) j 2.35 to 6.35 mm (0.0925 to 0.250 in.)
- Check that the clearance measurements of areas a through j are within each standard range.
- REMOVE SPARE WHEEL COVER ASSEMBLY
See step 1
- REMOVE BAGGAGE HOLDER NET
See step 2
- REMOVE NO. 1 LUGGAGE COMPARTMENT TRIM HOOK
See step 3
- REMOVE REAR FLOOR FINISH PLATE
See step 4
- REMOVE LUGGAGE COMPARTMENT DOOR COVER
See step 1
- REMOVE BACK DOOR UPPER HINGE PROTECTOR LH
See step 2
- REMOVE BACK DOOR UPPER HINGE PROTECTOR RH
See step 3
- ADJUST LUGGAGE COMPARTMENT DOOR

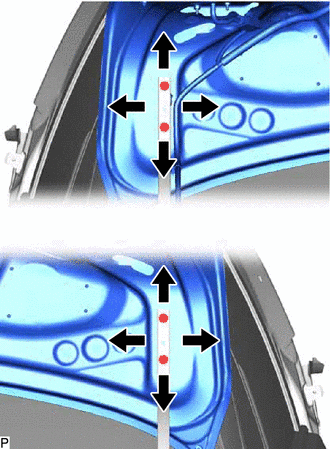

- Loosen the 4 door side hinge bolts to adjust the door horizontally and vertically.
- Tighten the 4 bolts after adjustment.
Torque: 7.5 N*m (76 kgf*cm, 66 in.*lbf)

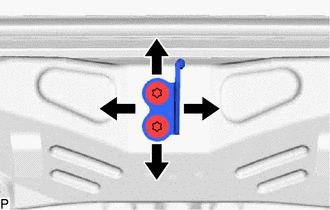

- Using a T40 "TORX" socket wrench, slightly loosen the 2 striker mounting screws.
- Using a brass bar and a hammer, hit the striker to adjust its position.
- Using a T40 "TORX" socket wrench, tighten the 2 striker mounting screws after adjustment.
Torque: 23 N*m (235 kgf*cm, 17 ft.*lbf)
- Loosen the 4 door side hinge bolts to adjust the door horizontally and vertically.
- INSTALL BACK DOOR UPPER HINGE PROTECTOR LH
See step 13
- INSTALL BACK DOOR UPPER HINGE PROTECTOR RH
See step 14
- INSTALL LUGGAGE COMPARTMENT DOOR COVER
See step 15
- INSTALL REAR FLOOR FINISH PLATE
See step 8
- INSTALL NO. 1 LUGGAGE COMPARTMENT TRIM HOOK
See step 9
- INSTALL BAGGAGE HOLDER NET
See step 10
- INSTALL SPARE WHEEL COVER ASSEMBLY
See step 11
