Components [04/2018 -]
| *A | for HV Model | - | - |
| *1 | LUGGAGE TRIM SERVICE HOLE COVER | - | - |

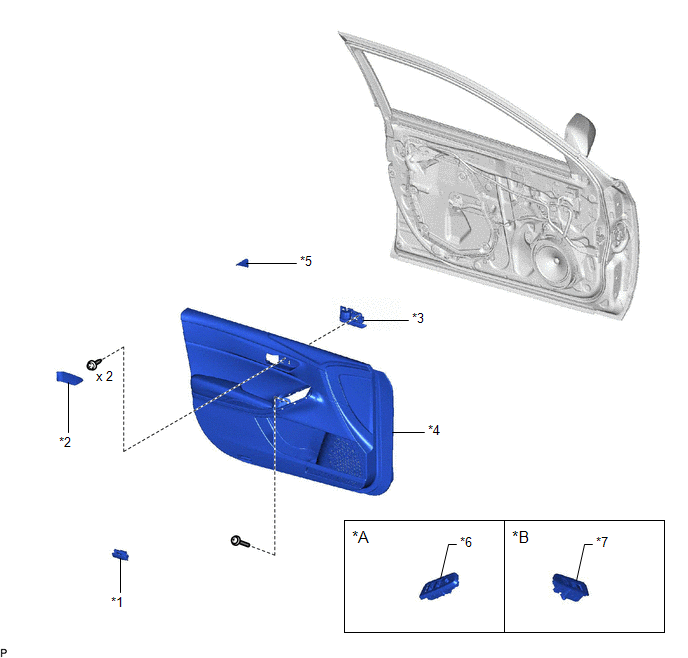

| *A | for Driver Side | *B | for Front Passenger Side |
| *1 | COURTESY LIGHT ASSEMBLY | *2 | FRONT DOOR ARMREST COVER SUB-ASSEMBLY |
| *3 | FRONT DOOR INSIDE HANDLE SUB-ASSEMBLY | *4 | FRONT DOOR TRIM BOARD SUB-ASSEMBLY |
| *5 | FRONT DOOR TRIM POCKET COVER | *6 | MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL |
| *7 | POWER WINDOW REGULATOR SWITCH ASSEMBLY WITH FRONT DOOR UPPER ARMREST BASE PANEL | - | - |

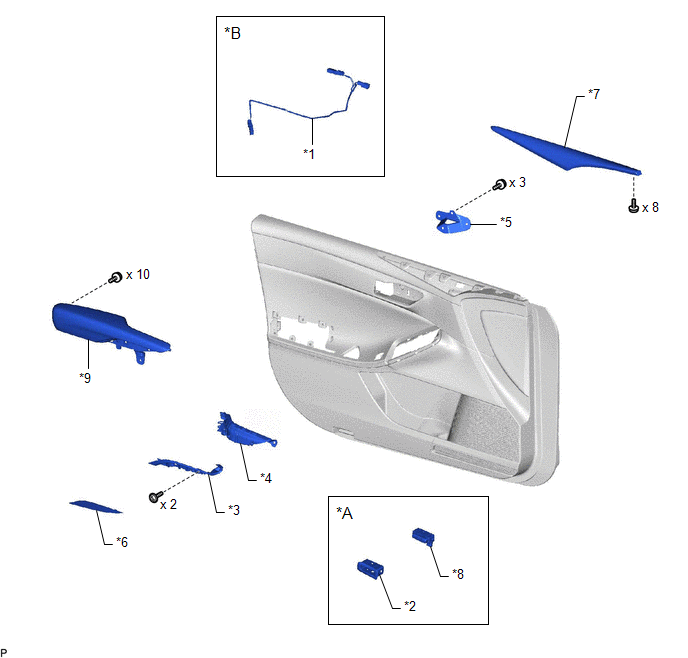

| *A | w/ Seat Memory Switch | *B | w/ Illumination |
| *1 | FRONT DOOR INSIDE HANDLE ILLUMINATION LIGHT ASSEMBLY | *2 | FRONT DOOR INSIDE PANEL PLATE |
| *3 | FRONT DOOR ORNAMENT | *4 | FRONT DOOR PULL HANDLE |
| *5 | FRONT DOOR TRIM BODY BRACKET | *6 | FRONT DOOR TRIM COVER |
| *7 | FRONT DOOR TRIM ORNAMENT SUB-ASSEMBLY | *8 | SEAT MEMORY SWITCH |
| *9 | FRONT ARMREST ASSEMBLY | - | - |

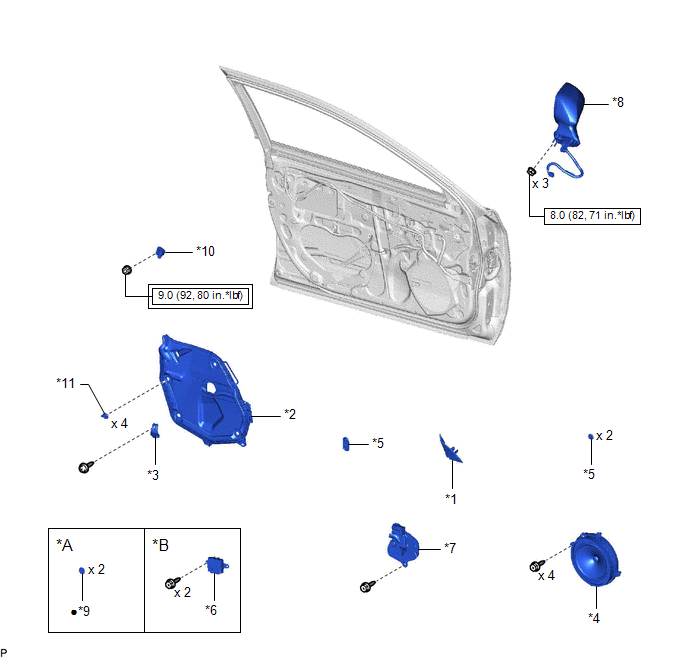

| Callout | Description | Callout | Description |
| *A | w/o Memory | *B | w/ Memory |
| *1 | FRONT DOOR LOWER FRAME BRACKET GARNISH | *2 | FRONT DOOR SERVICE HOLE COVER |
| *3 | FRONT DOOR TRIM BRACKET | *4 | FRONT NO. 1 SPEAKER ASSEMBLY |
| *5 | HOLE PLUG | *6 | OUTER MIRROR CONTROL ECU ASSEMBLY |
| *7 | OUTER MIRROR INSTALL HOLE COVER | *8 | OUTER REAR VIEW MIRROR ASSEMBLY WITH COVER |
| *9 | PLUG PLATE | *10 | SIDE AIRBAG PRESSURE SENSOR |
| *11 | FRONT DOOR WEATHERSTRIP CLIP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N*m (kgf*cm, ft.*lbf) | N*m (kgf*cm, ft.*lbf): Specified torque | ||
| • | Non-reusable part | - | - |

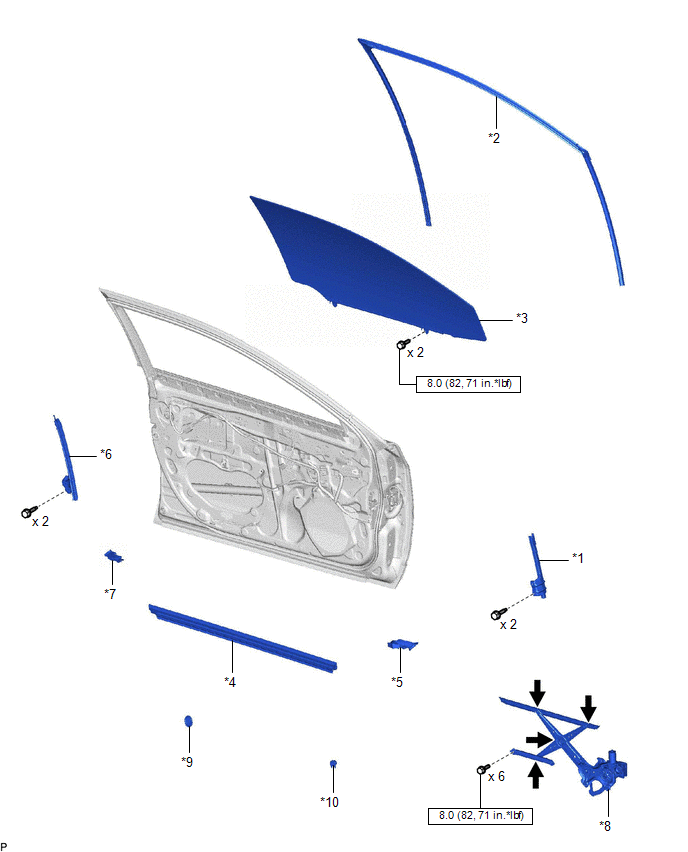

| Callout | Description | Callout | Description |
| *1 | FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY | *2 | FRONT DOOR GLASS RUN |
| *3 | FRONT DOOR GLASS SUB-ASSEMBLY | *4 | FRONT DOOR INNER GLASS WEATHERSTRIP |
| *5 | FRONT DOOR PANEL PROTECTOR | *6 | FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY |
| *7 | FRONT DOOR VENT SEAL | *8 | FRONT DOOR WINDOW REGULATOR ASSEMBLY |
| *9 | HOLE PLUG | *10 | FRONT DOOR NO. 2 SERVICE HOLE COVER |
| N*m (kgf*cm, ft.*lbf): Specified torque | MP grease |

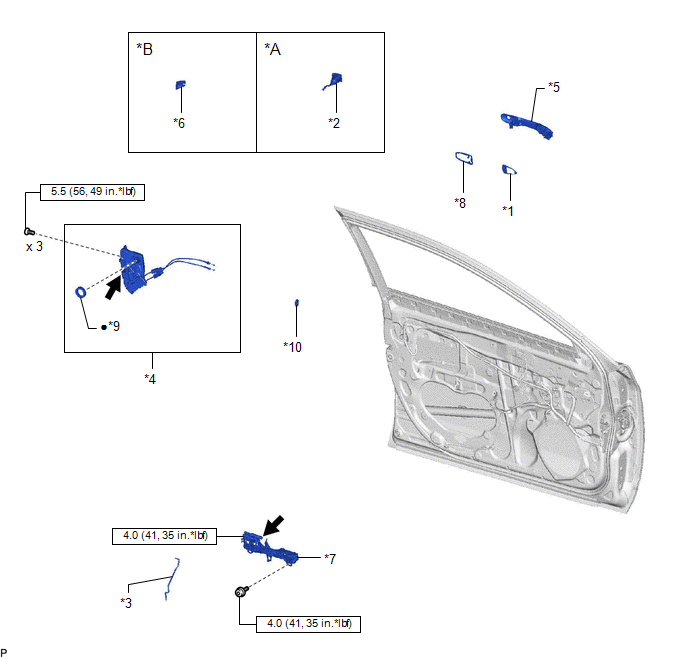

| Callout | Description | Callout | Description |
| *A | for Driver Side | *B | for Front Passenger Side |
| *1 | FRONT DOOR FRONT OUTSIDE HANDLE PAD | *2 | FRONT DOOR LOCK CYLINDER ASSEMBLY |
| *3 | FRONT DOOR LOCK OPEN ROD | *4 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY |
| *5 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY | *6 | FRONT DOOR OUTSIDE HANDLE COVER |
| *7 | FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY | *8 | FRONT DOOR REAR OUTSIDE HANDLE PAD |
| *9 | DOOR LOCK WIRING HARNESS SEAL | *10 | HOLE PLUG |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |

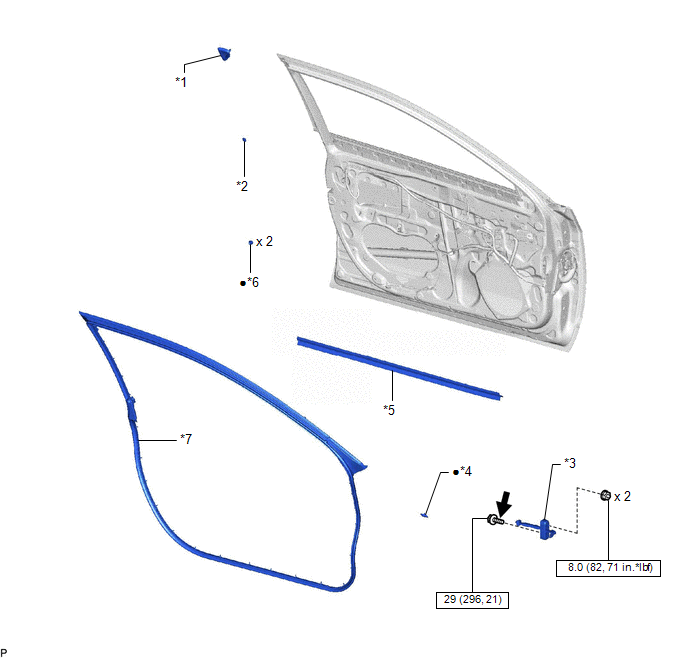

| Callout | Description | Callout | Description |
| *1 | DOOR FRAME GARNISH | *2 | DOOR WINDOW FRAME MOULDING CLIP |
| *3 | FRONT DOOR CHECK ASSEMBLY | *4 | FRONT DOOR DUST PROOF SEAL |
| *5 | FRONT DOOR NO. 2 WEATHERSTRIP | *6 | FRONT DOOR PANEL CUSHION |
| *7 | FRONT DOOR WEATHERSTRIP | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | * | Precoated part |

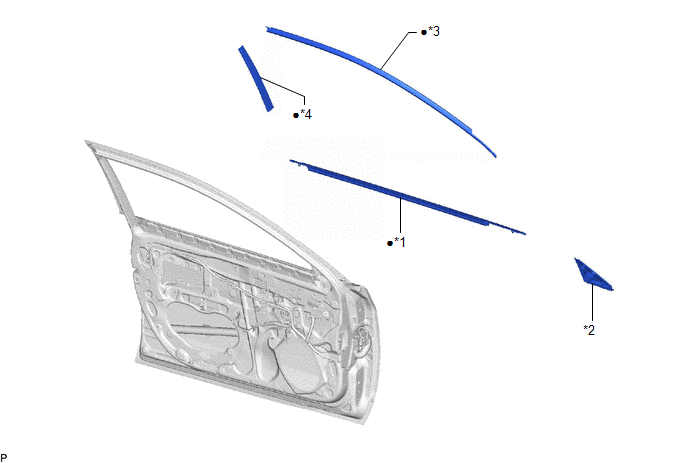

| *1 | FRONT DOOR BELT MOULDING ASSEMBLY | *2 | FRONT DOOR FRONT LOWER FRAME UPPER COVER |
| *3 | NO. 1 BLACK OUT TAPE | *4 | NO. 2 BLACK OUT TAPE |
| • | Non-reusable part | - | - |

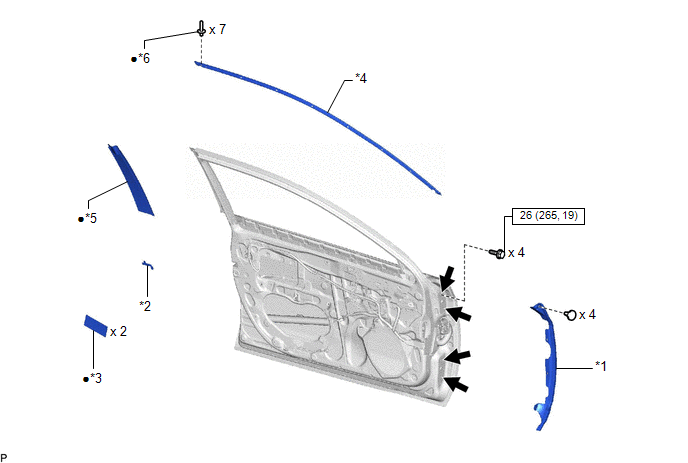

| Callout | Description | Callout | Description |
| *1 | FRONT DOOR NO. 3 WEATHERSTRIP | *2 | FRONT DOOR REAR OUTSIDE SEAL |
| *3 | FRONT DOOR SILENCER PAD | *4 | FRONT DOOR UPPER WINDOW FRAME MOULDING |
| *5 | FRONT DOOR WINDOW FRAME MOULDING (CENTER PILLAR SIDE) | *6 | RIVET |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Anti-rust coating | - | - |
