Section 6 (Transfer Case (VF4BM) - Diagnostics - Introduction)
>>
Transfer System
>>
System Diagram [08/2015 - 08/2019]
>>
System Diagram [08/2015 - 08/2019]
System Diagram [08/2015 - 08/2019]
WARNING:
This page is about a different variant/trim than selected.

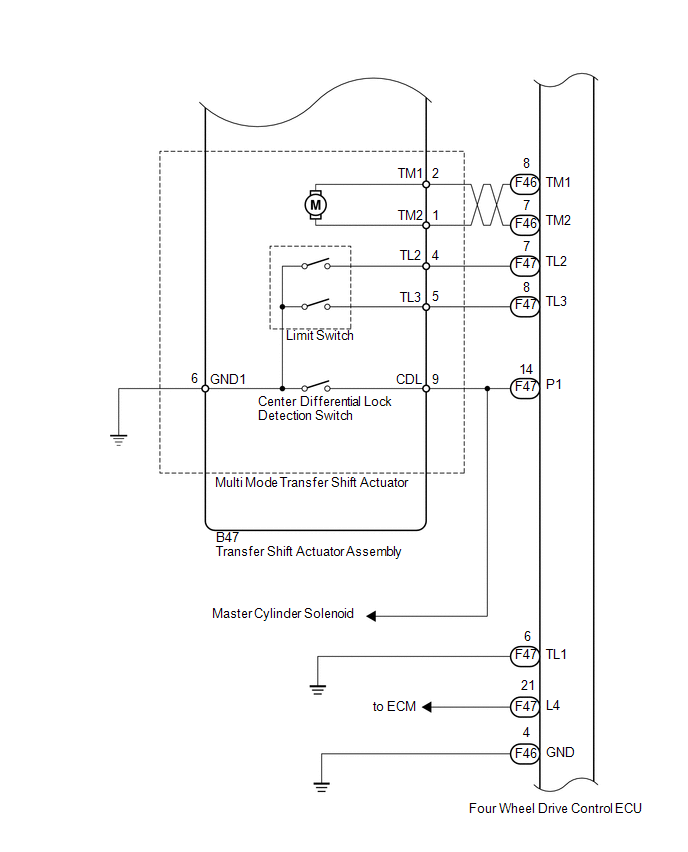

Fig 1: Transfer Case System Diagram (1 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

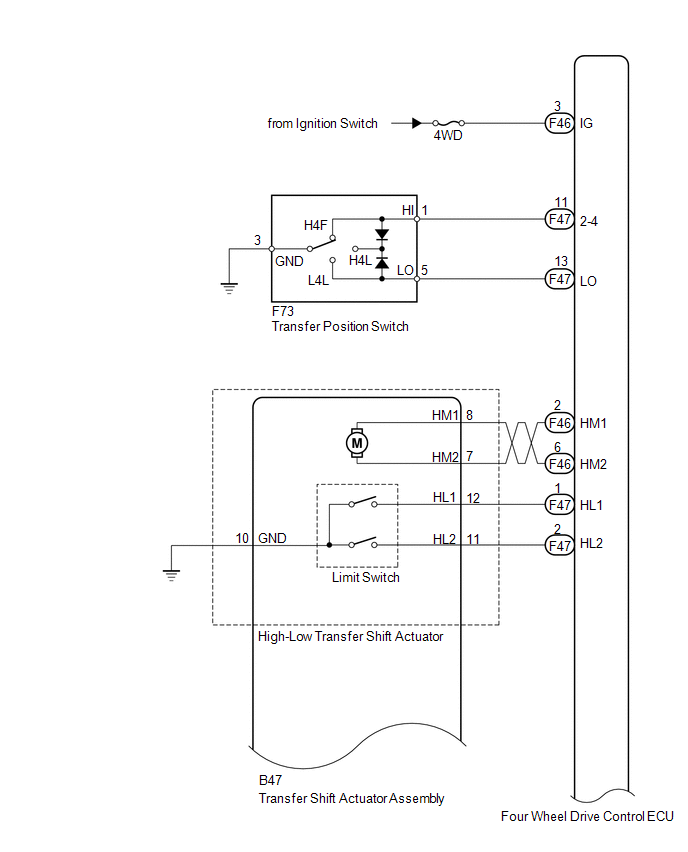

Fig 2: Transfer Case System Diagram (2 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Fig 3: Transfer Case System Diagram (3 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
