Components [03/2019 - 07/2020]

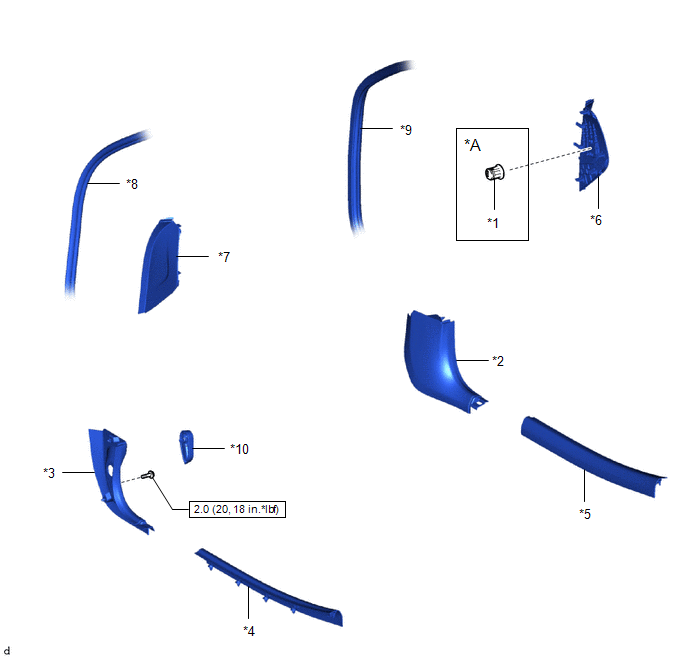

Fig 1: Instrument Panel Safety Pad Replacement Components With Torque Specifications [03/2019 - 07/2020] (1 Of 6)
| Callout | Description | Callout | Description |
| *A | w/ Airbag Cut Off Switch | - | - |
| *1 | AIRBAG CUT OFF SWITCH CYLINDER SUB-ASSEMBLY | *2 | COWL SIDE TRIM BOARD RH |
| *3 | COWL SIDE TRIM SUB-ASSEMBLY LH | *4 | FRONT DOOR SCUFF PLATE LH |
| *5 | FRONT DOOR SCUFF PLATE RH | *6 | NO. 1 INSTRUMENT SIDE PANEL |
| *7 | NO. 2 INSTRUMENT SIDE PANEL | *8 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH |
| *9 | FRONT DOOR OPENING TRIM WEATHERSTRIP RH | *10 | HOOD LOCK RELEASE LEVER PROTECTOR |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

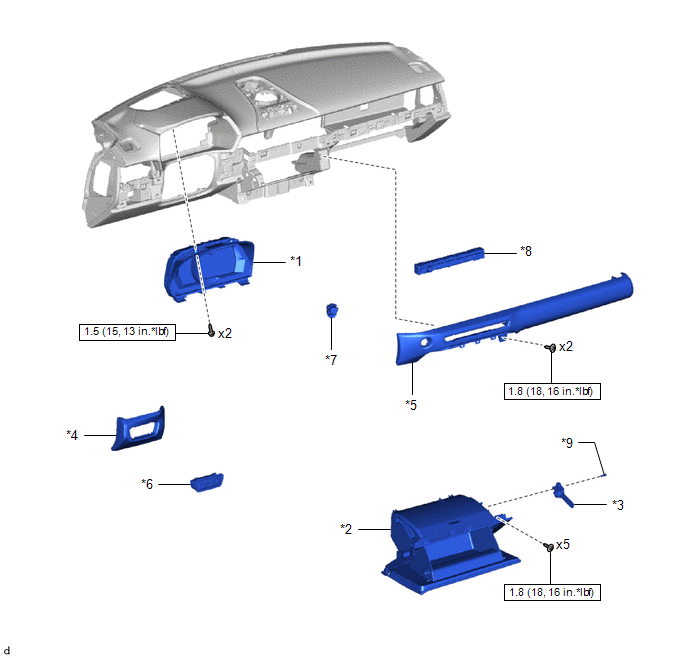

Fig 2: Instrument Panel Safety Pad Replacement Components With Torque Specifications [03/2019 - 07/2020] (2 Of 6)
| Callout | Description | Callout | Description |
| *1 | COMBINATION METER ASSEMBLY | *2 | GLOVE COMPARTMENT DOOR ASSEMBLY |
| *3 | GLOVE COMPARTMENT DOOR STOPPER SUB-ASSEMBLY | *4 | INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY |
| *5 | NO. 1 INSTRUMENT PANEL GARNISH SUB-ASSEMBLY | *6 | NO. 1 LIGHT CONTROL SWITCH ASSEMBLY |
| *7 | PUSH START SWITCH | *8 | RADIO RECEIVER SWITCH KNOB |
| *9 | LOCKING PIN | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

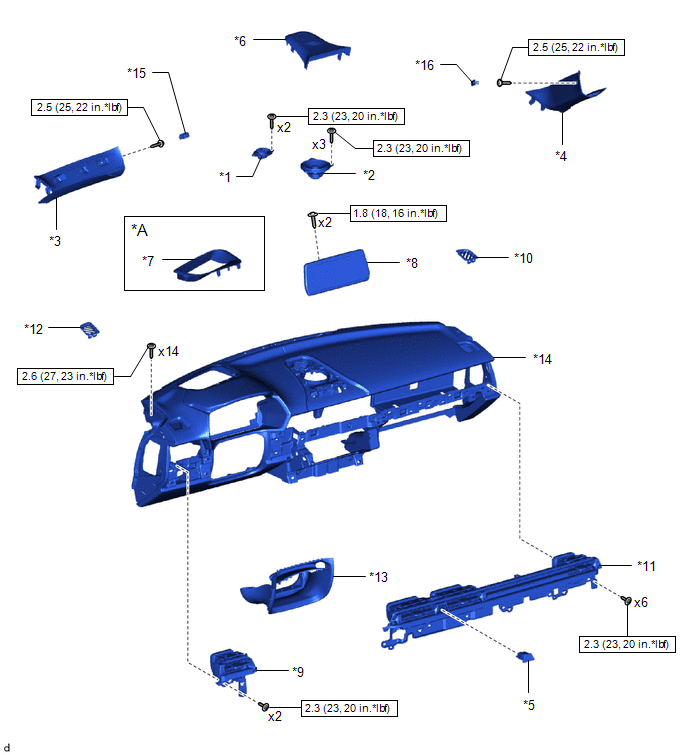

Fig 3: Instrument Panel Safety Pad Replacement Components With Torque Specifications [03/2019 - 07/2020] (3 Of 6)
| Callout | Description | Callout | Description |
| *A | w/ Headup Display | - | - |
| *1 | FRONT NO. 3 SPEAKER ASSEMBLY | *2 | FRONT NO. 4 SPEAKER ASSEMBLY |
| *3 | FRONT PILLAR GARNISH LH | *4 | FRONT PILLAR GARNISH RH |
| *5 | HAZARD WARNING SIGNAL SWITCH ASSEMBLY | *6 | INSTRUMENT CLUSTER FINISH CENTER UPPER PANEL |
| *7 | INSTRUMENT CLUSTER FINISH END PANEL | *8 | MULTI-DISPLAY ASSEMBLY |
| *9 | NO. 1 INSTRUMENT PANEL REGISTER ASSEMBLY | *10 | NO. 1 SIDE DEFROSTER NOZZLE |
| *11 | NO. 2 INSTRUMENT PANEL REGISTER ASSEMBLY | *12 | NO. 2 SIDE DEFROSTER NOZZLE |
| *13 | STEERING COLUMN COVER | *14 | INSTRUMENT PANEL SAFETY PAD ASSEMBLY |
| *15 | FRONT PILLAR GARNISH COVER LH | *16 | FRONT PILLAR GARNISH COVER RH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

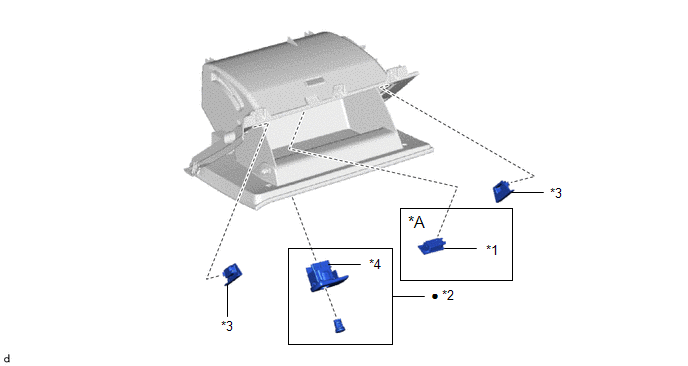

| *A | w/ Glove Box Light | - | - |
| *1 | GLOVE BOX LIGHT | *2 | GLOVE COMPARTMENT DOOR LOCK CYLINDER ASSEMBLY |
| *3 | INSTRUMENT PANEL PATCH | *4 | OPENER |
| • | Non-reusable part | - | - |

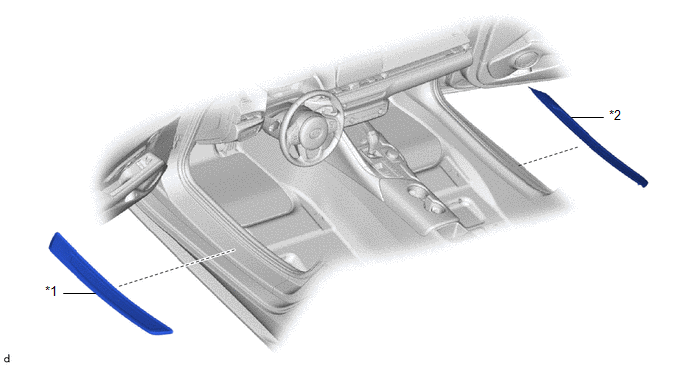

| *1 | FRONT DOOR SCUFF PLATE OUTSIDE LH | *2 | FRONT DOOR SCUFF PLATE OUTSIDE RH |

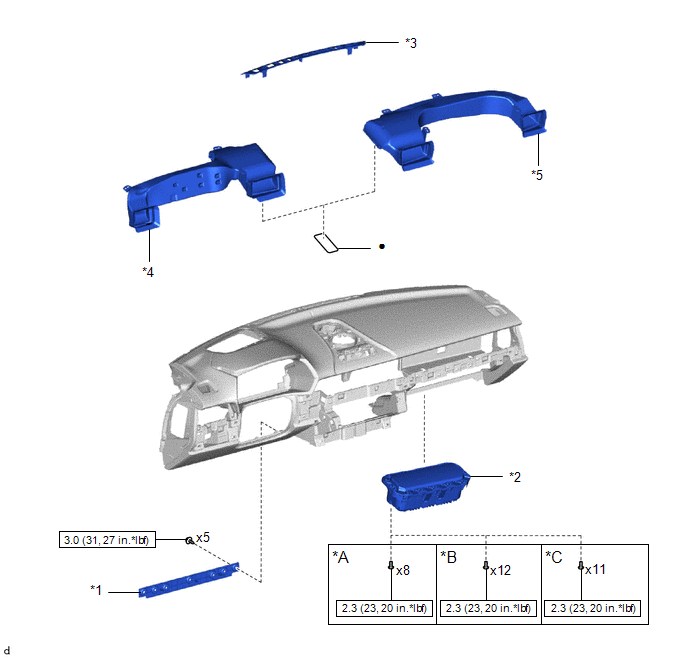

Fig 6: Instrument Panel Safety Pad Replacement Components With Torque Specifications [03/2019 - 07/2020] (6 Of 6)
| Callout | Description | Callout | Description |
| *A | for Type A | *B | for Type B |
| *C | for Type C | - | - |
| *1 | INSTRUMENT LOWER PANEL | *2 | INSTRUMENT PANEL PASSENGER WITHOUT DOOR AIRBAG ASSEMBLY |
| *3 | NO. 1 DEFROSTER NOZZLE GARNISH | *4 | NO. 1 HEATER TO REGISTER DUCT SUB-ASSEMBLY |
| *5 | NO. 2 HEATER TO REGISTER DUCT SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
