Components [02/2019 - ]
Fig 1: Rear Suspension Member (For Gasoline Model AWD) Replacement Components With Torque Specifications [02/2019 - ] (1 Of 3)
| *1 | REAR NO. 1 SUSPENSION ARM ASSEMBLY LH | *2 | REAR NO. 1 SUSPENSION ARM ASSEMBLY RH |
| *3 | REAR NO. 2 SUSPENSION ARM ASSEMBLY LH | *4 | REAR NO. 2 SUSPENSION ARM ASSEMBLY RH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

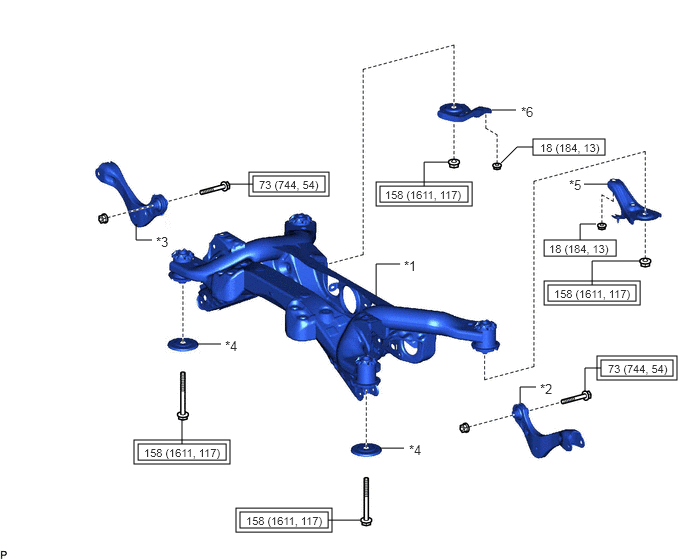

Fig 2: Rear Suspension Member (For Gasoline Model AWD) Replacement Components With Torque Specifications [02/2019 - ] (2 Of 3)
| Callout | Description | Callout | Description |
| *1 | REAR SUSPENSION MEMBER SUB-ASSEMBLY | *2 | REAR UPPER CONTROL ARM ASSEMBLY LH |
| *3 | REAR UPPER CONTROL ARM ASSEMBLY RH | *4 | REAR SUSPENSION MEMBER LOWER STOPPER |
| *5 | REAR SUSPENSION MEMBER LOWER BRACE LH | *6 | REAR SUSPENSION MEMBER LOWER BRACE RH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

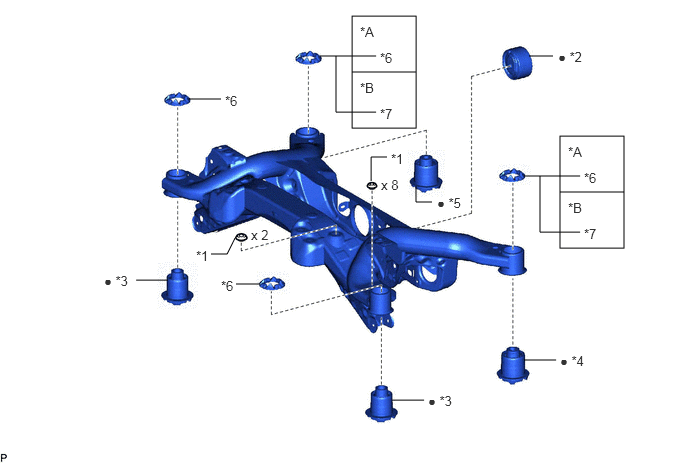

| *A | for TMC Made | *B | for TMMC Made |
| *1 | HOLE PLUG | *2 | REAR NO. 1 DIFFERENTIAL MOUNT CUSHION |
| *3 | REAR SUSPENSION MEMBER FRONT BODY MOUNTING CUSHION | *4 | REAR SUSPENSION MEMBER REAR BODY MOUNT CUSHION LH |
| *5 | REAR SUSPENSION MEMBER REAR BODY MOUNT CUSHION RH | *6 | REAR SUSPENSION MEMBER CUSHION |
| *7 | UPPER DIFFERENTIAL SUPPORT MEMBER STOPPER | - | - |
| • | Non-reusable part | - | - |
