Parts Location [02/2019 - ]: Illustration
WARNING: This page is about a different variant/trim than selected.

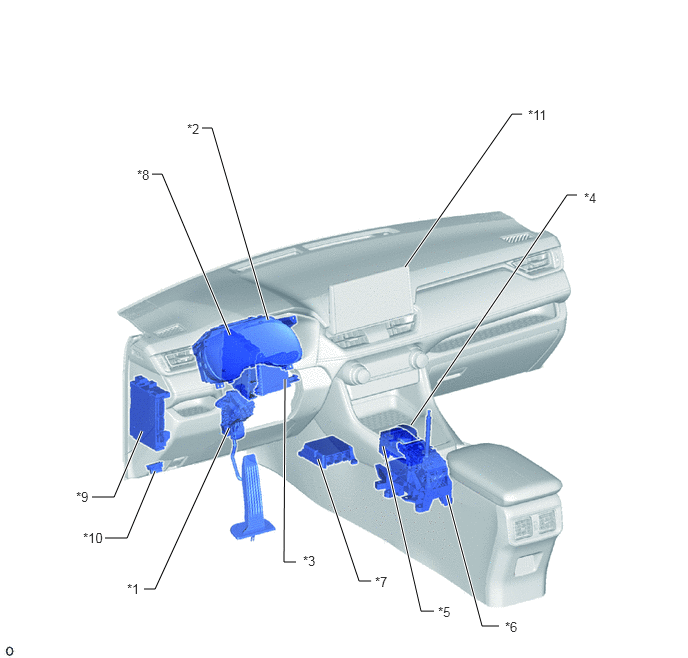

| *1 | ACCELERATOR PEDAL SENSOR ASSEMBLY | *2 | COMBINATION METER ASSEMBLY |
| *3 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *4 | SHIFT POSITION INDICATOR |
| *5 | INTEGRATION CONTROL AND PANEL ASSEMBLY - EV DRIVE MODE SWITCH - ECO MODE SWITCH - SPORT MODE SWITCH - NORMAL MODE SWITCH - AUTO LSD MODE SWITCH |
*6 | SHIFT LOCK CONTROL UNIT ASSEMBLY |
| *7 | AIRBAG SENSOR ASSEMBLY | *8 | HYBRID VEHICLE CONTROL ECU ASSEMBLY |
| *9 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE |
*10 | DLC3 |
| *11 | MULTI DISPLAY | - | - |
| *1 | ECM | *2 | INVERTER WITH CONVERTER ASSEMBLY |
| *3 | COMPRESSOR WITH MOTOR ASSEMBLY | *4 | INVERTER WATER PUMP ASSEMBLY |
| *5 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *6 | HV FLOOR UNDER WIRE |
| *7 | HV BATTERY | *8 | AUXILIARY BATTERY |
| *9 | NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - INV W/P RELAY - INV W/P NO. 2 FUSE |
*10 | NO. 3 RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - IGCT RELAY - IGCT FUSE - BATT FAN FUSE - PCU FUSE - INV W/P NO. 1 FUSE - IGCT NO. 2 FUSE - MG FUSE |
| *11 | BATTERY STATE SENSOR ASSEMBLY | *12 | REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY |
| *1 | INVERTER WITH CONVERTER ASSEMBLY | *2 | LOW VOLTAGE CONNECTOR |
| *3 | AIR CONDITIONING WIRE CONNECTION | *4 | HV FLOOR UNDER WIRE CONNECTION |
| *5 | MOTOR CABLE CONNECTION | *6 | HV FLOOR UNDER WIRE (REAR TRACTION MOTOR CABLE) - INTERLOCK |
| *7 | INVERTER COVER - INTERLOCK |
*8 | AMD TERMINAL |
| *9 | MOTOR CABLE | *10 | HYBRID VEHICLE TRANSAXLE ASSEMBLY |
| *11 | SHIFT LEVER POSITION SENSOR | *12 | MOTOR TEMPERATURE SENSOR - GENERATOR TEMPERATURE SENSOR |
| *13 | MOTOR RESOLVER - GENERATOR RESOLVER - TRANSMISSION FLUID TEMPERATURE SENSOR |
*14 | REAR MOTOR RESOLVER - TRANSMISSION FLUID TEMPERATURE SENSOR |
| *15 | REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY | *16 | REAR MOTOR TEMPERATURE SENSOR |
| *17 | HV FLOOR UNDER WIRE (REAR TRACTION MOTOR CABLE) | - | - |
