Components [11/2018 - 10/2019]
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
| *A | for Short Type | *B | for Long Type |
| *1 | FRONT FENDER APRON SEAL LH | *2 | FRONT FENDER FRONT SPLASH SHIELD LH |
| *3 | FRONT FENDER FRONT SPLASH SHIELD RH | *4 | NO. 1 ENGINE UNDER COVER |
| *5 | NO. 2 ENGINE UNDER COVER ASSEMBLY | - | - |
| *a | Short Type Front Fender Front Splash Shield | *b | Long Type Front Fender Front Splash Shield |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
| *1 | BATTERY CLAMP SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

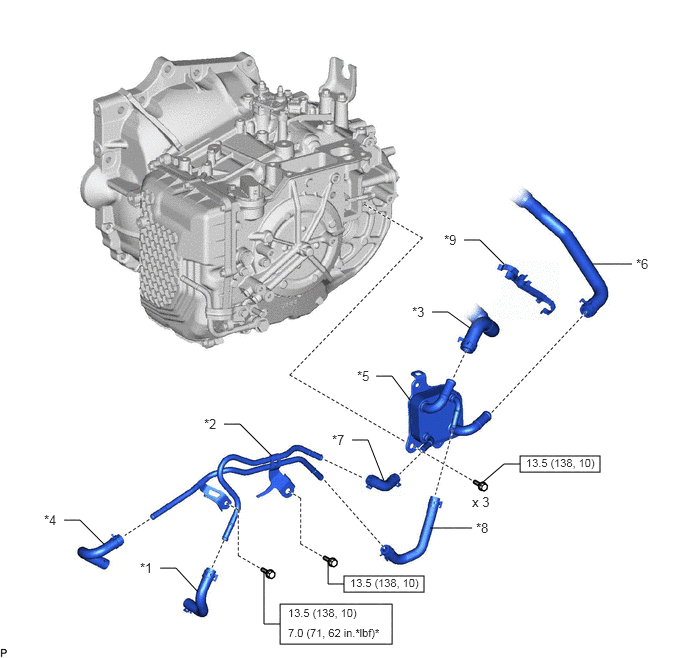

| Callout | Description | Callout | Description |
| *1 | INLET NO. 1 OIL COOLER HOSE | *2 | NO. 1 OIL COOLER TUBE SUB-ASSEMBLY WITHOUT HOSE |
| *3 | NO. 1 WATER BY-PASS HOSE | *4 | OUTLET NO. 1 OIL COOLER HOSE |
| *5 | TRANSMISSION OIL COOLER | *6 | WATER BY-PASS HOSE ASSEMBLY |
| *7 | INLET NO. 2 OIL COOLER HOSE | *8 | OUTLET NO. 2 OIL COOLER HOSE |
| *9 | TRANSMISSION BREATHER CLAMP | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST |
