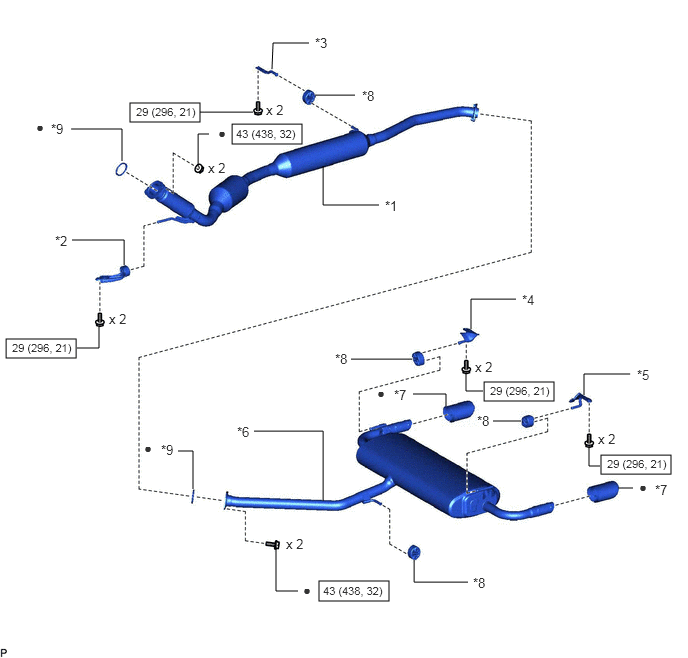

Components [11/2018 - ]
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT EXHAUST PIPE ASSEMBLY | *2 | NO. 2 EXHAUST PIPE SUPPORT BRACKET |
| *3 | NO. 3 EXHAUST PIPE SUPPORT BRACKET | *4 | NO. 6 EXHAUST PIPE SUPPORT BRACKET |
| *5 | NO. 7 EXHAUST PIPE SUPPORT BRACKET | *6 | TAIL EXHAUST PIPE ASSEMBLY |
| *7 | TAIL EXHAUST PIPE BAFFLE SUB-ASSEMBLY | *8 | EXHAUST PIPE SUPPORT |
| *9 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
