Components [11/2018 - 06/2020]
WARNING: This page is about a different variant/trim than selected.
Fig 1: Cylinder Head Gasket Replacement Components With Torque Specifications [11/2018 - 06/2020] (1 Of 9)
| Callout | Description | Callout | Description |
| *1 | EXHAUST MANIFOLD | *2 | MANIFOLD STAY |
| *3 | NO. 1 EXHAUST MANIFOLD HEAT INSULATOR | *4 | EXHAUST MANIFOLD TO HEAD GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
Fig 2: Cylinder Head Gasket Replacement Components With Torque Specifications [11/2018 - 06/2020] (2 Of 9)
| Callout | Description | Callout | Description |
| *1 | COMPRESSOR ASSEMBLY WITH PULLEY | *2 | ENGINE OIL LEVEL DIPSTICK GUIDE |
| *3 | ENGINE OIL LEVEL DIPSTICK | *4 | O-RING |
| *5 | STUD BOLT | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
Fig 3: Cylinder Head Gasket Replacement Components With Torque Specifications [11/2018 - 06/2020] (3 Of 9)
| Callout | Description | Callout | Description |
| *A | w/ Stud Bolt | *B | w/o Stud Bolt |
| *1 | DIRECT FUEL INJECTOR ASSEMBLY | *2 | FUEL DELIVERY PIPE |
| *3 | FUEL DELIVERY PIPE SUB-ASSEMBLY | *4 | FUEL PUMP ASSEMBLY |
| *5 | FUEL TUBE SUB-ASSEMBLY | *6 | INJECTOR VIBRATION INSULATOR |
| *7 | INTAKE MANIFOLD | *8 | NO. 1 DELIVERY PIPE SPACER |
| *9 | NO. 1 EGR PIPE SUB-ASSEMBLY | *10 | NO. 1 FUEL PIPE SUB-ASSEMBLY |
| *11 | NO. 1 INTAKE MANIFOLD TO HEAD GASKET | *12 | NO. 2 WATER BY-PASS PIPE |
| *13 | NO. 3 WATER BY-PASS PIPE | *14 | NO. 5 ENGINE WIRE |
| *15 | PORT FUEL INJECTOR ASSEMBLY | *16 | THROTTLE BODY GASKET |
| *17 | NOZZLE HOLDER CLAMP | *18 | NO. 3 ENGINE COVER |
| *19 | EGR VALVE ADAPTER GASKET | *20 | EGR INLET GASKET |
| *21 | FUEL PUMP FLANGE | *22 | FUEL PUMP SPACER GASKET |
| *23 | FUEL PUMP LIFTER ASSEMBLY | *24 | NO. 3 FUEL INJECTOR BACK-UP RING |
| *25 | NO. 1 FUEL INJECTOR BACK-UP RING | *26 | C-RING |
| *27 | FUEL INJECTOR SEAL | *28 | CLIP |
| *29 | O-RING | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with a union nut wrench | • | Non-reusable part |
Fig 4: Cylinder Head Gasket Replacement Components With Torque Specifications [11/2018 - 06/2020] (4 Of 9)
| Callout | Description | Callout | Description |
| *1 | EGR COOLER ASSEMBLY | *2 | EGR VALVE ASSEMBLY |
| *3 | FLOW SHUTTING VALVE (WATER BY-PASS HOSE ASSEMBLY) | *4 | NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY |
| *5 | NO. 7 WATER BY-PASS HOSE | *6 | OUTLET WATER BY-PASS SUB-ASSEMBLY |
| *7 | THROTTLE BODY WITH MOTOR ASSEMBLY | *8 | NO. 4 WATER BY-PASS HOSE |
| *9 | WATER OUTLET | *10 | WATER OUTLET GASKET |
| *11 | EGR VALVE BRACKET | *12 | OUTLET WATER PIPE GASKET |
| *13 | NO. 3 WATER BY-PASS HOSE | *14 | NO. 8 WATER BY-PASS HOSE |
| *15 | EGR VALVE GASKET | *16 | EGR COOLER GASKET |
| *17 | WATER HOSE CLAMP BRACKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
Fig 5: Cylinder Head Gasket Replacement Components With Torque Specifications [11/2018 - 06/2020] (5 Of 9)
| Callout | Description | Callout | Description |
| *1 | CAM TIMING CONTROL MOTOR WITH EDU ASSEMBLY | *2 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY |
| *3 | CRANKSHAFT PULLEY ASSEMBLY | *4 | ENGINE MOUNTING BRACKET RH |
| *5 | IGNITION COIL ASSEMBLY | *6 | CAM TIMING CONTROL MOTOR O-RING |
| *7 | O-RING | *8 | CRANKSHAFT PULLEY BOLT |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | * | Precoated part |
| *1 | NO. 1 WATER BY-PASS HOSE | *2 | NO. 2 WATER BY-PASS HOSE |
Fig 7: Cylinder Head Gasket Replacement Components With Torque Specifications [11/2018 - 06/2020] (7 Of 9)
| Callout | Description | Callout | Description |
| *1 | CAMSHAFT POSITION SENSOR (for Intake Side) | *2 | CAMSHAFT POSITION SENSOR (for Exhaust Side) |
| *3 | CYLINDER HEAD COVER SUB-ASSEMBLY | *4 | NO. 2 TIMING CHAIN COVER ASSEMBLY |
| *5 | OIL PUMP DRIVE CHAIN SUB-ASSEMBLY | *6 | SPARK PLUG TUBE GASKET |
| *7 | TIMING CHAIN COVER OIL SEAL | *8 | CYLINDER HEAD COVER GASKET |
| *9 | OIL PUMP DRIVE SPROCKET | *10 | OIL PUMP DRIVE SHAFT SPROCKET |
| *11 | CHAIN TENSIONER PLATE | *12 | CHAIN DAMPER SPRING |
| *13 | O-RING | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | MP grease | |
| Engine oil | * | Precoated part | |
| Do not apply lubricants to the threaded parts | - | - |

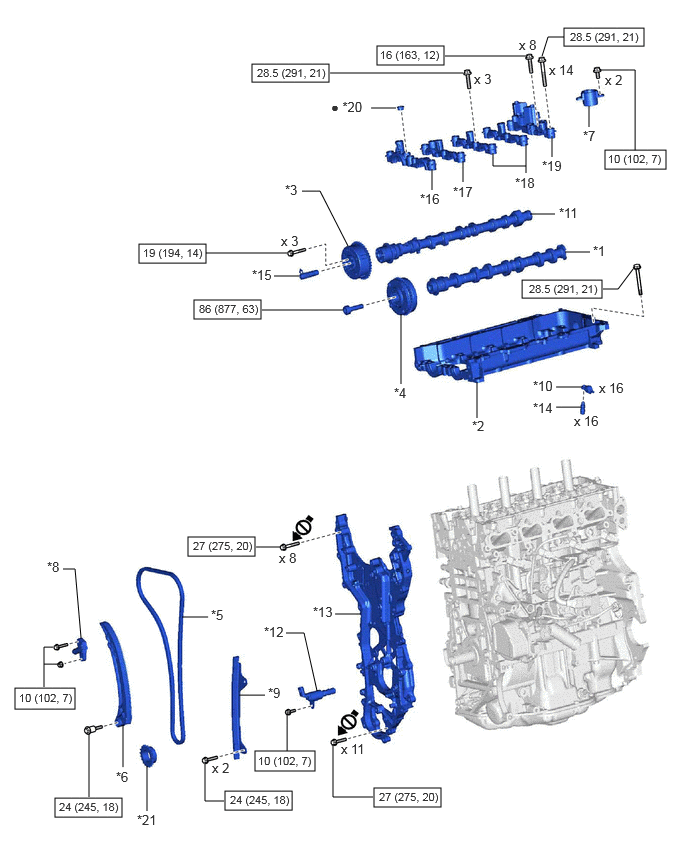

Fig 8: Cylinder Head Gasket Replacement Components With Torque Specifications [11/2018 - 06/2020] (8 Of 9)
| Callout | Description | Callout | Description |
| *1 | CAMSHAFT | *2 | CAMSHAFT HOUSING SUB-ASSEMBLY |
| *3 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY | *4 | CAMSHAFT TIMING GEAR ASSEMBLY |
| *5 | CHAIN SUB-ASSEMBLY | *6 | CHAIN TENSIONER SLIPPER |
| *7 | FUEL PUMP LIFTER GUIDE | *8 | NO. 1 CHAIN TENSIONER ASSEMBLY |
| *9 | NO. 1 CHAIN VIBRATION DAMPER | *10 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY |
| *11 | NO. 2 CAMSHAFT | *12 | OIL PRESSURE CONTROL VALVE ASSEMBLY |
| *13 | TIMING CHAIN COVER ASSEMBLY | *14 | VALVE LASH ADJUSTER ASSEMBLY |
| *15 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (EXHAUST CAMSHAFT TIMING GEAR BOLT ASSEMBLY) | *16 | NO. 1 CAMSHAFT BEARING CAP |
| *17 | NO. 2 CAMSHAFT BEARING CAP | *18 | NO. 3 CAMSHAFT BEARING CAP |
| *19 | NO. 4 CAMSHAFT BEARING CAP | *20 | CAMSHAFT BEARING CAP OIL HOLE GASKET |
| *21 | CRANKSHAFT TIMING SPROCKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants to the threaded parts | - | - |
Fig 9: Cylinder Head Gasket Replacement Components With Torque Specifications [11/2018 - 06/2020] (9 Of 9)
| Callout | Description | Callout | Description |
| *1 | CYLINDER HEAD GASKET | *2 | CYLINDER HEAD SUB-ASSEMBLY |
| *3 | VALVE STEM CAP | *4 | PLATE WASHER |
| *5 | CYLINDER HEAD SET BOLT | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| *T1 | 1st: 90 (918, 66) 2nd: Turn 90° 3rd: Turn 90° |
- | - |
