Components [11/2018 - 02/2019]
WARNING: This page is about a different variant/trim than selected.
Fig 1: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (1 Of 13)
| Callout | Description | Callout | Description |
| *1 | BATTERY HOLE COVER | *2 | NEGATIVE AUXILIARY BATTERY TERMINAL |
| *3 | DECK BOARD ASSEMBLY | *4 | REAR NO. 2 FLOOR BOARD |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
| *1 | BATTERY SERVICE HOLE COVER | *2 | SERVICE PLUG GRIP |

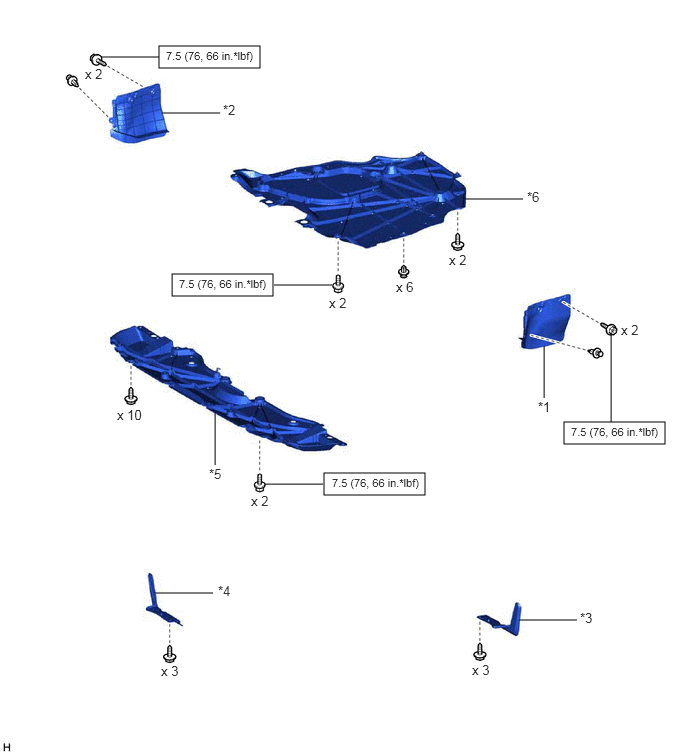

Fig 3: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (3 Of 13)
| Callout | Description | Callout | Description |
| *1 | FRONT FENDER APRON SEAL LH | *2 | FRONT FENDER APRON SEAL RH |
| *3 | FRONT FENDER FRONT SPLASH SHIELD LH | *4 | FRONT FENDER FRONT SPLASH SHIELD RH |
| *5 | NO. 1 ENGINE UNDER COVER | *6 | NO. 2 ENGINE UNDER COVER ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
Fig 4: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (4 Of 13)
| Callout | Description | Callout | Description |
| *1 | FRONT BUMPER ASSEMBLY | *2 | FRONT BUMPER NO. 2 REINFORCEMENT |
| *3 | FRONT LOWER BUMPER ABSORBER | *4 | HEADLIGHT ASSEMBLY LH |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
Fig 5: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (5 Of 13)
| Callout | Description | Callout | Description |
| *1 | AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE | *2 | INLET AIR CLEANER ASSEMBLY |
| *3 | INVERTER RESERVE TANK ASSEMBLY | *4 | INVERTER WITH CONVERTER ASSEMBLY |
| *5 | NO. 1 ENGINE COVER SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
Fig 6: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (6 Of 13)
| Callout | Description | Callout | Description |
| *1 | FUEL TUBE SUB-ASSEMBLY | *2 | INLET HEATER WATER HOSE |
| *3 | NO. 1 COOLER REFRIGERANT DISCHARGE HOSE | *4 | NO. 1 FUEL VAPOR FEED HOSE |
| *5 | NO. 1 RADIATOR HOSE | *6 | NO. 2 RADIATOR HOSE |
| *7 | NO. 5 INVERTER COOLING HOSE | *8 | NO. 5 WATER BY-PASS HOSE |
| *9 | OUTLET HEATER WATER HOSE | *10 | SUCTION HOSE SUB-ASSEMBLY |
| *11 | WIRE HARNESS | *12 | NO. 1 FUEL PIPE CLAMP |
| *13 | NO. 2 RELAY BLOCK COVER | *14 | O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Compressor oil ND-OIL 11 or equivalent | - | - |
Fig 7: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (7 Of 13)
| Callout | Description | Callout | Description |
| *1 | ENGINE UNDER COVER HEAT INSULATOR | *2 | FRONT EXHAUST PIPE ASSEMBLY |
| *3 | FRONT FLOOR COVER LH | *4 | FRONT FLOOR COVER RH |
| *5 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
Fig 8: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (8 Of 13)
| Callout | Description | Callout | Description |
| *1 | FRONT AXLE SHAFT NUT LH | *2 | FRONT DRIVE SHAFT ASSEMBLY LH |
| *3 | FRONT LOWER NO. 1 SUSPENSION ARM SUB-ASSEMBLY LH | *4 | FRONT SPEED SENSOR LH |
| *5 | FRONT STABILIZER LINK ASSEMBLY LH | *6 | TIE ROD ASSEMBLY LH |
| *7 | FRONT FLEXIBLE HOSE | *8 | FRONT STABILIZER BAR |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| Toyota Body Grease W | Do not apply lubricants to the threads |
Fig 9: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (9 Of 13)
| Callout | Description | Callout | Description |
| *1 | FRONT DRIVE SHAFT ASSEMBLY LH | *2 | FRONT DRIVE SHAFT ASSEMBLY RH |
| *3 | FRONT DRIVE SHAFT HOLE SNAP RING | *4 | FRONT DRIVE SHAFT OIL SEAL LH |
| *5 | FRONT DRIVE SHAFT OIL SEAL RH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| MP grease | Toyota Genuine ATF WS | ||
| Toyota Genuine Oil Seal Side Lip Grease | - | - |
Fig 10: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (10 Of 13)
| Callout | Description | Callout | Description |
| *1 | ENGINE ASSEMBLY WITH TRANSAXLE | *2 | STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *3 | FRONT BUMPER EXTENSION SUB-ASSEMBLY LH | *4 | FRONT BUMPER EXTENSION SUB-ASSEMBLY RH |
| *5 | REAR FRONT SUSPENSION MEMBER BRACE SUB-ASSEMBLY LH | *6 | REAR FRONT SUSPENSION MEMBER BRACE SUB-ASSEMBLY RH |
| *7 | ENGINE MOUNTING STAY LH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

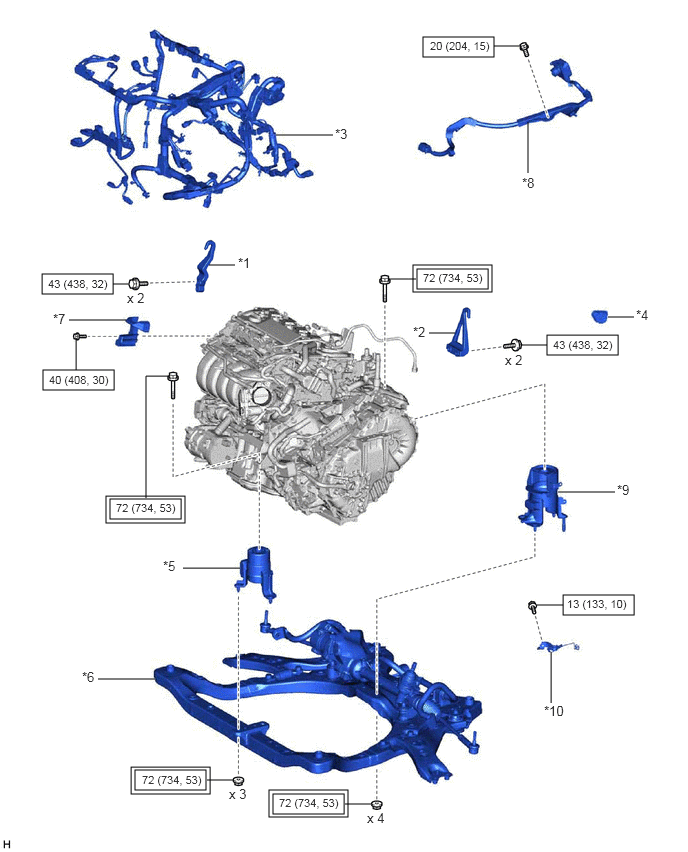

Fig 11: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (11 Of 13)
| Callout | Description | Callout | Description |
| *1 | NO. 1 ENGINE HANGER | *2 | NO. 2 ENGINE HANGER |
| *3 | ENGINE WIRE | *4 | FLYWHEEL HOUSING UNDER COVER |
| *5 | FRONT ENGINE MOUNTING INSULATOR | *6 | FRONT FRAME ASSEMBLY |
| *7 | FUEL DELIVERY GUARD | *8 | HV AIR CONDITIONING WIRE |
| *9 | REAR ENGINE MOUNTING INSULATOR | *10 | WIRING HARNESS CLAMP BRACKET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
Fig 12: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (12 Of 13)
| Callout | Description | Callout | Description |
| *1 | FLYWHEEL HOUSING SIDE COVER | *2 | FLYWHEEL SUB-ASSEMBLY |
| *3 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *4 | NO. 1 CRANKSHAFT POSITION SENSOR PLATE |
| *5 | STARTER HOLE INSULATOR | *6 | TRANSMISSION INPUT DAMPER ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
Fig 13: Engine Assembly Replacement Components With Torque Specifications [11/2018 - 02/2019] (13 Of 13)
| Callout | Description | Callout | Description |
| *1 | ECM | *2 | ENGINE MOUNTING INSULATOR SUB-ASSEMBLY LH |
| *3 | ENGINE MOUNTING INSULATOR SUB-ASSEMBLY RH | *4 | ENGINE MOUNTING SPACER |
| *5 | NO. 1 INVERTER RESERVE TANK BRACKET | *6 | RADIATOR RESERVE TANK ASSEMBLY |
| *7 | NO. 2 GROUND WIRE | *8 | ENGINE ROOM MAIN WIRE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
