Components [08/2020 - ]
WARNING: This page is about a different variant/trim than selected.

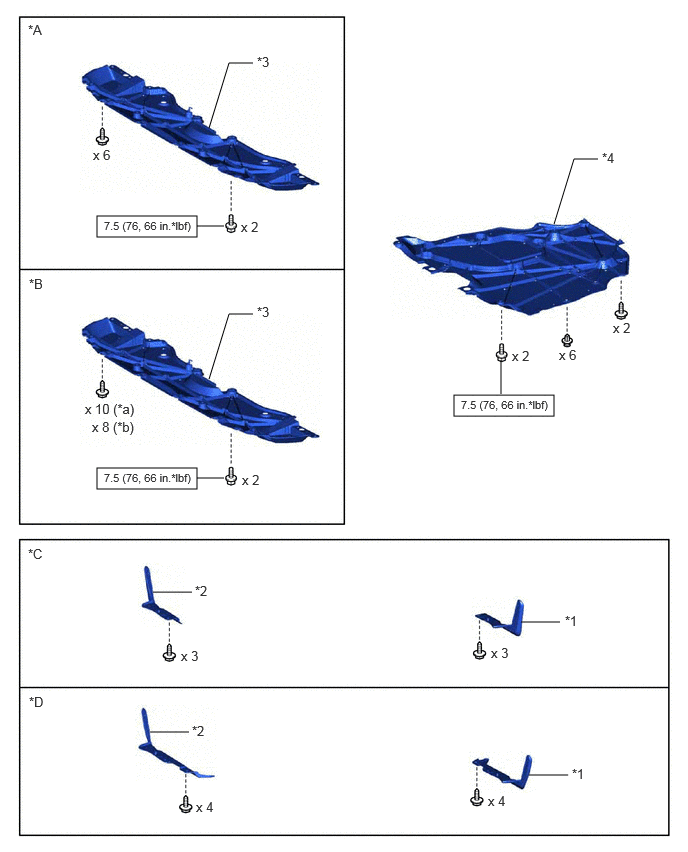

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Type A | *B | for Type B |
| *C | for Short Type | *D | for Long Type |
| *1 | FRONT FENDER FRONT SPLASH SHIELD LH | *2 | FRONT FENDER FRONT SPLASH SHIELD RH |
| *3 | NO. 1 ENGINE UNDER COVER | *4 | NO. 2 ENGINE UNDER COVER ASSEMBLY |
| *a | Short Type Front Fender Front Splash Shield | *b | Long Type Front Fender Front Splash Shield |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

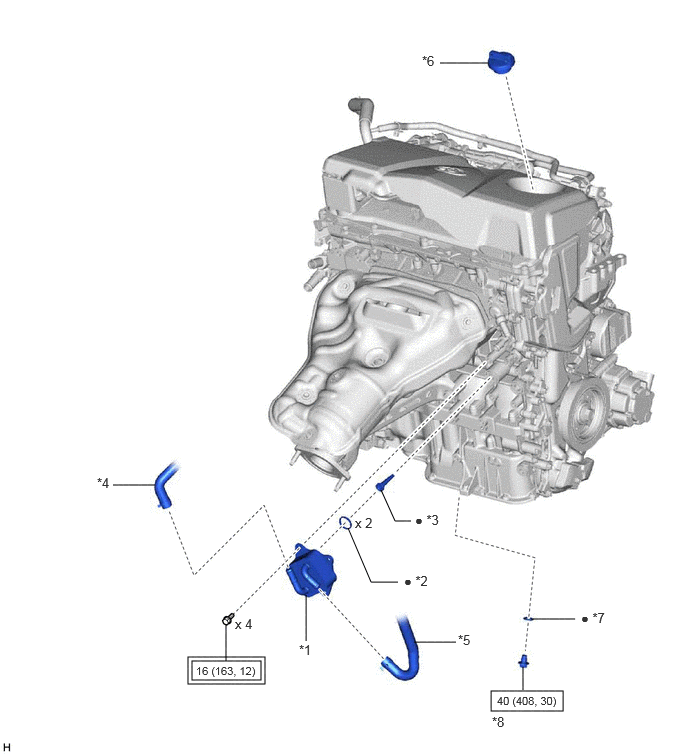

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | OIL COOLER ASSEMBLY | *2 | OIL COOLER GASKET |
| *3 | OIL CONTROL VALVE FILTER | *4 | NO. 1 WATER BY-PASS HOSE |
| *5 | NO. 2 WATER BY-PASS HOSE | *6 | OIL FILLER CAP SUB-ASSEMBLY |
| *7 | GASKET | *8 | OIL PAN DRAIN PLUG |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |
