Parts Location [02/2019 - 08/2020]: Illustration
WARNING: This page is about a different variant/trim than selected.

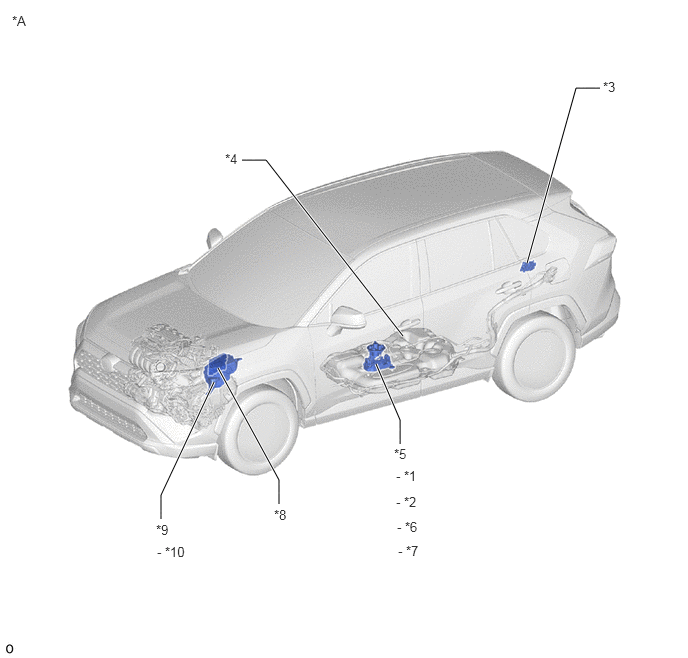

| *A | w/ Canister Pump Module | - | - |
| *1 | FUEL PUMP | *2 | FUEL SENDER GAUGE ASSEMBLY |
| *3 | FUEL PUMP CONTROL ECU | *4 | FUEL TANK ASSEMBLY |
| *5 | FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY | *6 | FUEL MAIN VALVE ASSEMBLY |
| *7 | FUEL SUB-TANK SUB-ASSEMBLY | *8 | ECM |
| *9 | NO. 1 ENGINE ROOM RELAY BLOCK ASSEMBLY - EFI-MAIN NO. 2 FUSE - INJ FUSE |
*10 | EFI-MAIN NO. 2 RELAY |
| *A | w/o Canister Pump Module | - | - |
| *1 | FUEL PUMP | *2 | FUEL SENDER GAUGE ASSEMBLY |
| *3 | FUEL PUMP CONTROL ECU | *4 | FUEL TANK ASSEMBLY |
| *5 | FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY | *6 | FUEL MAIN VALVE ASSEMBLY |
| *7 | FUEL SUB-TANK SUB-ASSEMBLY | *8 | ECM |
| *9 | NO. 1 ENGINE ROOM RELAY BLOCK ASSEMBLY - EFI-MAIN NO. 2 FUSE - INJ FUSE |
*10 | EFI-MAIN NO. 2 RELAY |
