Components [02/2019 - ]
WARNING: This page is about a different variant/trim than selected.
Fig 1: Fuel Pump (W/ Canister Pump Module) Replacement Components With Torque Specifications (1 Of 4)
| Callout | Description | Callout | Description |

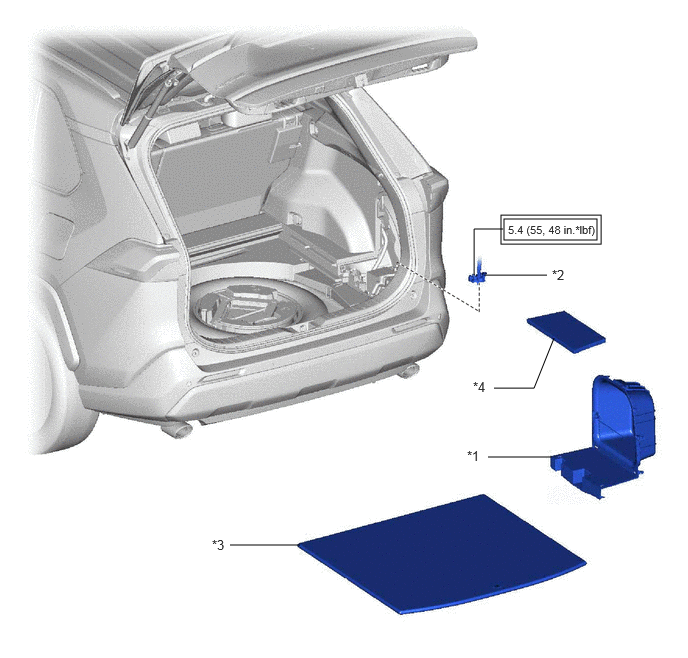

| *1 | BATTERY HOLE COVER | *2 | NEGATIVE AUXILIARY BATTERY TERMINAL |
| *3 | DECK BOARD ASSEMBLY | *4 | REAR NO. 2 FLOOR BOARD |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

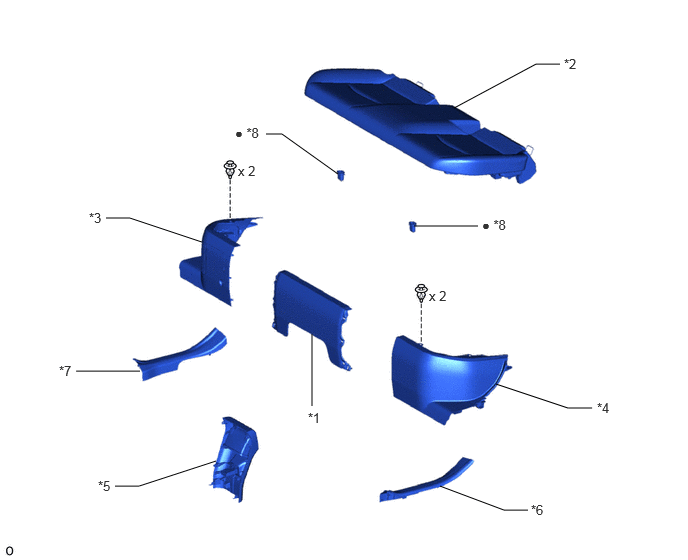

| *1 | BATTERY SERVICE COVER BOARD | *2 | BENCH TYPE REAR SEAT CUSHION ASSEMBLY |
| *3 | NO. 2 BATTERY SERVICE COVER BOARD | *4 | NO. 3 BATTERY SERVICE COVER BOARD |
| *5 | REAR CONSOLE END PANEL SUB-ASSEMBLY | *6 | REAR DOOR SCUFF PLATE LH |
| *7 | REAR DOOR SCUFF PLATE RH | *8 | REAR SEAT CUSHION LOCK HOOK |
| • | Non-reusable part | - | - |
Fig 3: Fuel Pump (W/ Canister Pump Module) Replacement Components With Torque Specifications (3 Of 4)
| Callout | Description | Callout | Description |

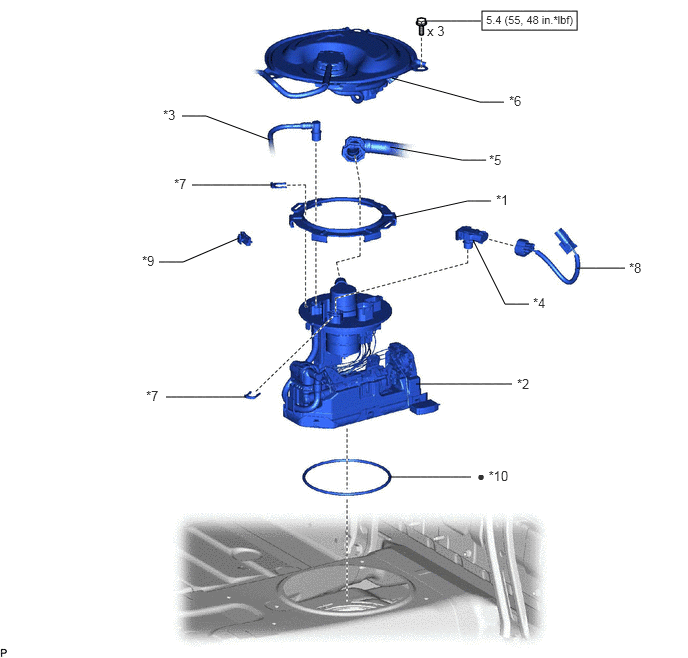

| *1 | FUEL PUMP GAUGE RETAINER | *2 | FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY |
| *3 | FUEL TANK MAIN TUBE SUB-ASSEMBLY | *4 | FUEL TANK PRESSURE SENSOR |
| *5 | FUEL TANK VENT HOSE SUB-ASSEMBLY | *6 | REAR FLOOR SERVICE HOLE COVER |
| *7 | TUBE JOINT CLIP | *8 | FUEL GAUGE WIRE |
| *9 | NO. 1 FUEL TUBE CLAMP | *10 | GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

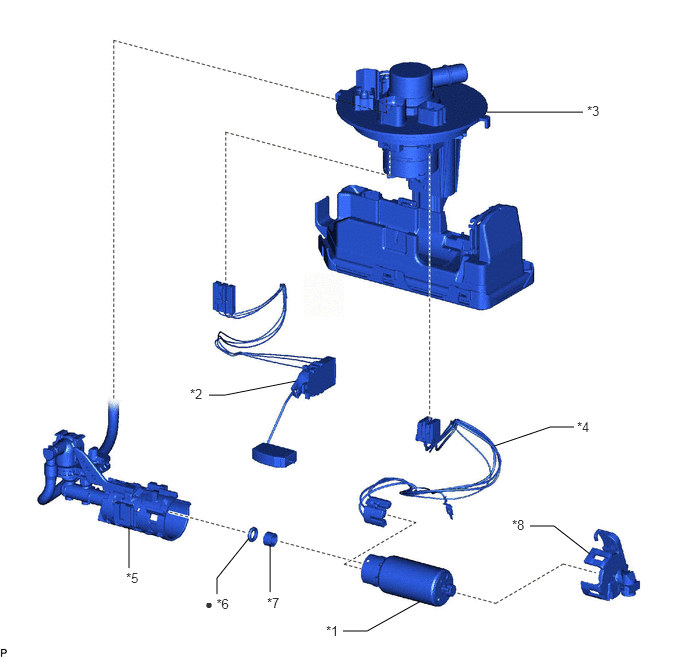

| *1 | FUEL PUMP | *2 | FUEL SENDER GAUGE ASSEMBLY |
| *3 | FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY | *4 | WIRE HARNESS |
| *5 | SUB-ASSEMBLY SUPPORT | *6 | O-RING |
| *7 | SPACER | *8 | NO. 1 CAP |
| • | Non-reusable part | - | - |
