Components [11/2018 - 02/2019]
WARNING: This page is about a different variant/trim than selected.

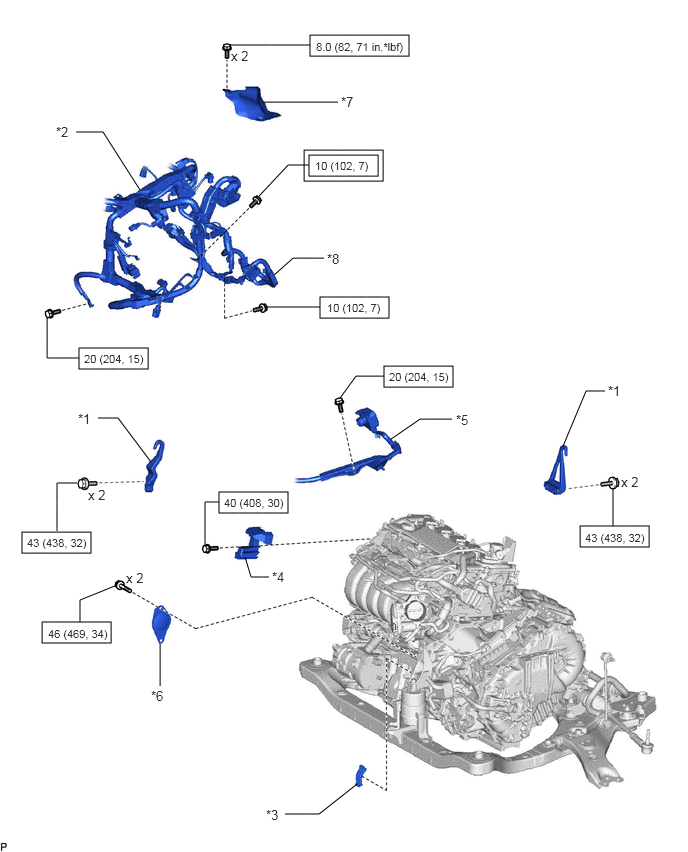

Fig 1: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [11/2018 - 02/2019] (1 Of 5)
| Callout | Description | Callout | Description |
| *1 | ENGINE HANGER | *2 | ENGINE WIRE |
| *3 | FLYWHEEL HOUSING SIDE COVER | *4 | FUEL DELIVERY GUARD |
| *5 | HV AIR CONDITIONING WIRE | *6 | STARTER HOLE INSULATOR |
| *7 | STEERING GEAR HEAT INSULATOR | *8 | WIRE HARNESS |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

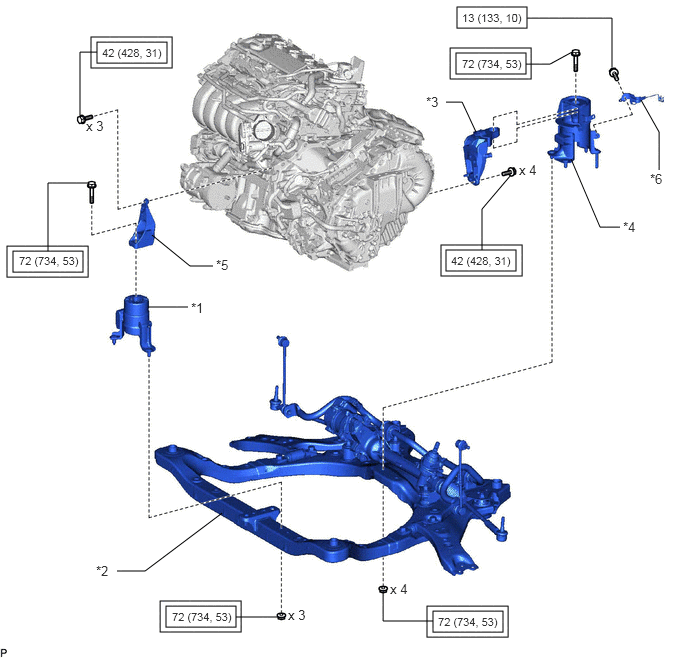

Fig 2: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [11/2018 - 02/2019] (2 Of 5)
| Callout | Description | Callout | Description |
| *1 | FRONT ENGINE MOUNTING INSULATOR | *2 | FRONT FRAME ASSEMBLY |
| *3 | REAR ENGINE MOUNTING BRACKET | *4 | REAR ENGINE MOUNTING INSULATOR |
| *5 | TRANSVERSE ENGINE MOUNTING BRACKET | *6 | WIRE HARNESS CLAMP BRACKET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

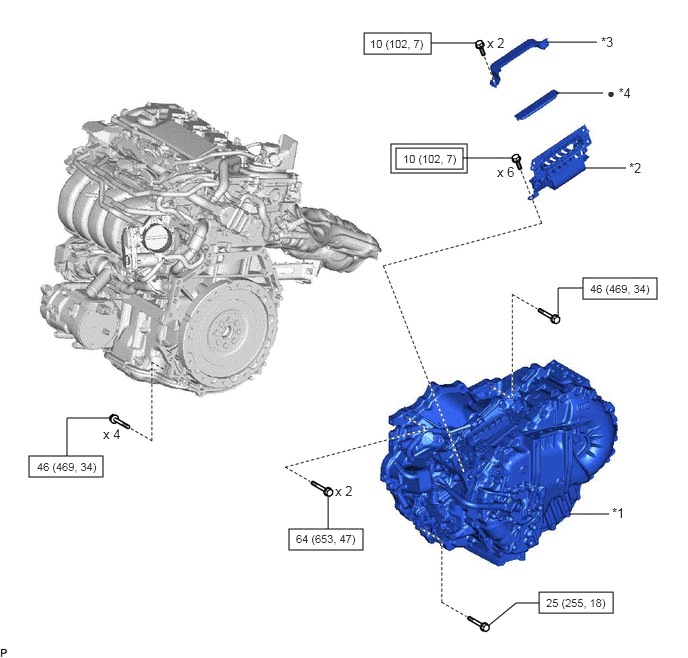

Fig 3: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [11/2018 - 02/2019] (3 Of 5)
| Callout | Description | Callout | Description |
| *1 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *2 | MOTOR CABLE |
| *3 | CONNECTOR COVER | *4 | TERMINAL CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |
Fig 4: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [11/2018 - 02/2019] (4 Of 5)
| Callout | Description | Callout | Description |
| *1 | MOTOR COOLING COOLER | *2 | OIL COOLER UNION BOLT |
| *3 | GASKET | *4 | NO. 1 OIL COOLER TUBE CLAMP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

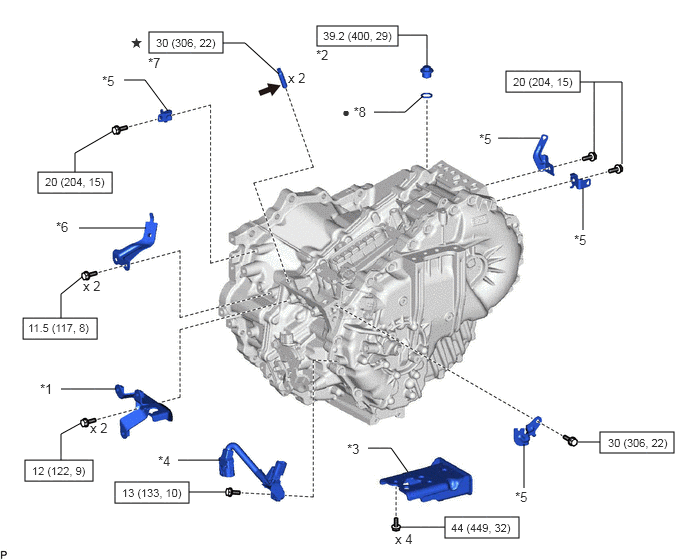

Fig 5: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [11/2018 - 02/2019] (5 Of 5)
| Callout | Description | Callout | Description |
| *1 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *2 | TRANSAXLE HOUSING PLUG |
| *3 | TRANSAXLE UNDER STOPPER BRACKET | *4 | TRANSMISSION WIRE |
| *5 | WIRE HARNESS CLAMP BRACKET | *6 | HOSE BRACKET |
| *7 | STUD BOLT | *8 | GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
