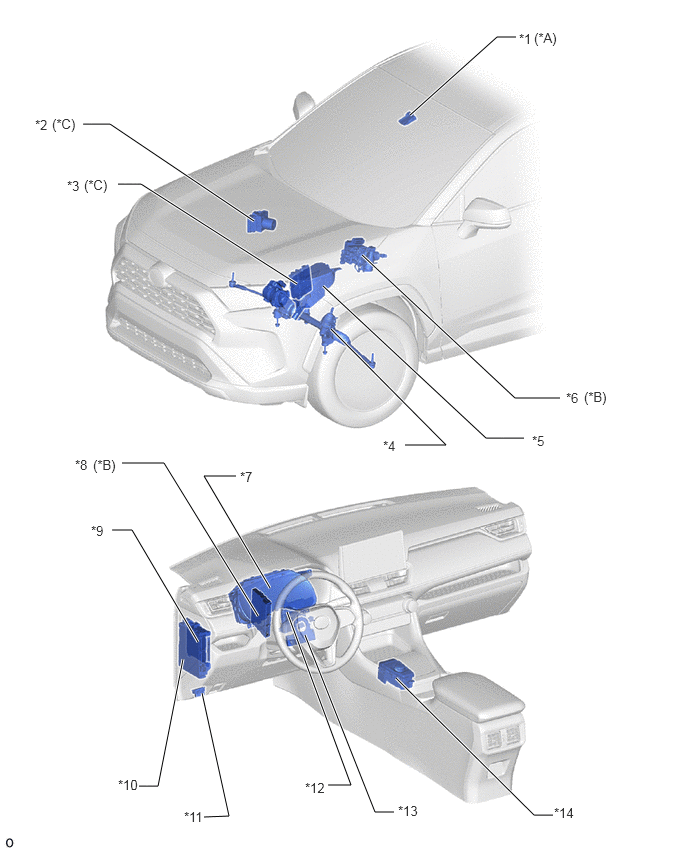

Parts Location [11/2018 - 02/2019]: Illustration
WARNING: This page is about a different car, the 2019 Toyota RAV4. However, it is still accessible from the selected car via links, so may be relevant.
| *A | w/ Pre-collision System | *B | for HV Model |
| *C | for Gasoline Model | - | - |
| *1 | FORWARD RECOGNITION CAMERA | *2 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) |
| *3 | ECM | *4 | RACK AND PINION POWER STEERING GEAR ASSEMBLY - POWER STEERING ECU -POWER STEERING MOTOR -TORQUE SENSOR |
| *5 | ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - EPS FUSE |
*6 | SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) |
| *7 | COMBINATION METER ASSEMBLY | *8 | HYBRID VEHICLE CONTROL ECU ASSEMBLY |
| *9 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *10 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - IG1-NO. 1 RELAY - EPS-IG1 FUSE |
| *11 | DLC3 | *12 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *13 | STEERING SENSOR | *14 | DRIVE MODE SELECT SWITCH (INTEGRATION CONTROL AND PANEL ASSEMBLY) |
