Parts Location [08/2020 - ]: Illustration
WARNING: This page is about a different car, the 2025 Toyota RAV4, 2024 Toyota RAV4, 2023 Toyota RAV4, 2022 Toyota RAV4, and 2021 Toyota RAV4. However, it is still accessible from the selected car via links, so may be relevant.
| *A | for Gasoline Model | - | - |
| *1 | FRONT AIRBAG SENSOR RH | *2 | FRONT AIRBAG SENSOR LH |
| *3 | FLOOR SIDE AIRBAG SENSOR RH | *4 | FLOOR SIDE AIRBAG SENSOR LH |
| *5 | SIDE AIRBAG PRESSURE SENSOR RH | *6 | SIDE AIRBAG PRESSURE SENSOR LH |
| *7 | ECM | - | - |

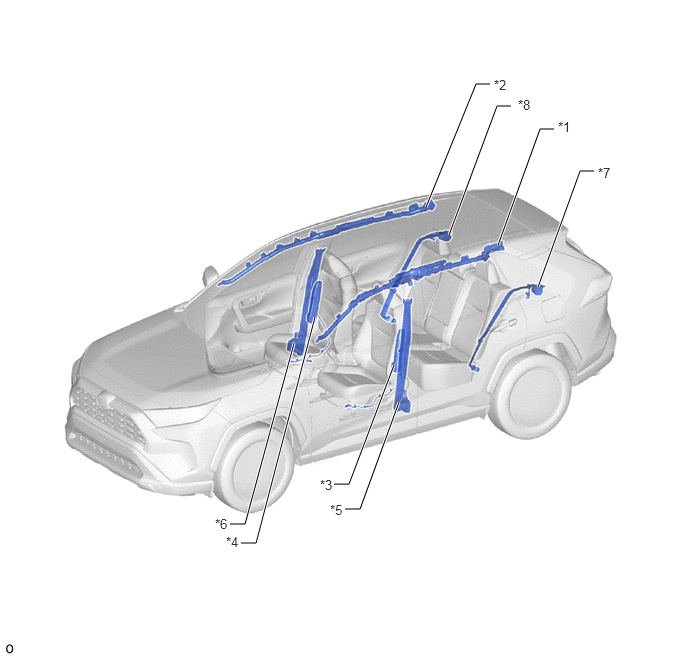

| *1 | CURTAIN SHIELD AIRBAG ASSEMBLY LH | *2 | CURTAIN SHIELD AIRBAG ASSEMBLY RH |
| *3 | FRONT SEAT AIRBAG ASSEMBLY LH | *4 | FRONT SEAT AIRBAG ASSEMBLY RH |
| *5 | FRONT SEAT OUTER BELT ASSEMBLY LH - PRETENSIONER |
*6 | FRONT SEAT OUTER BELT ASSEMBLY RH - PRETENSIONER |
| *7 | REAR SEAT OUTER BELT ASSEMBLY LH | *8 | REAR SEAT OUTER BELT ASSEMBLY RH |
| *A | for HV Model | *B | w/ Telematics System |
| *1 | AIRBAG ECU ASSEMBLY | *2 | SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY |
| *3 | HORN BUTTON ASSEMBLY | *4 | LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY |
| *5 | INSTRUMENT PANEL PASSENGER WITHOUT DOOR AIRBAG ASSEMBLY | *6 | COMBINATION METER ASSEMBLY |
| *7 | TELLTALE LIGHT ASSEMBLY - PASSENGER AIRBAG ON/OFF INDICATOR |
*8 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY
|
| *9 | DLC3 | *10 | HYBRID VEHICLE CONTROL ECU ASSEMBLY |
| *11 | DCM (TELEPHONE TRANSCEIVER ASSEMBLY) | - | - |
| *A | w/ Front Seat Cushion Airbag | - | - |
| *1 | OCCUPANT DETECTION ECU | *2 | FRONT SEAT CUSHION AIRBAG ASSEMBLY RH |
| *3 | FRONT SEAT INNER BELT ASSEMBLY LH - BUCKLE SWITCH |
*4 | FRONT SEAT INNER BELT ASSEMBLY RH |
| *5 | FRONT SEAT ADJUSTER ASSEMBLY LH - SEAT POSITION AIRBAG SENSOR |
- | - |
