Parts Location [10/2023 - ]: Illustration
WARNING: This page is about a different car, the 2025 Toyota RAV4 and 2024 Toyota RAV4. However, it is still accessible from the selected car via links, so may be relevant.

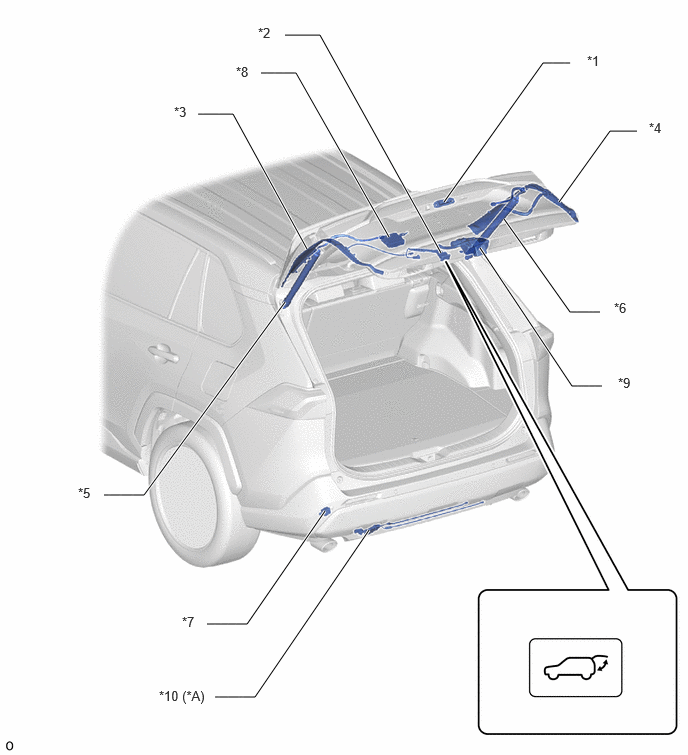

| *A | w/ Hands Free Power Back Door | - | - |
| *1 | BACK DOOR OPENER SWITCH ASSEMBLY | *2 | NO. 1 POWER BACK DOOR CONTROL SWITCH |
| *3 | POWER BACK DOOR SENSOR ASSEMBLY LH | *4 | POWER BACK DOOR SENSOR ASSEMBLY RH |
| *5 | POWER BACK DOOR UNIT ASSEMBLY SET LH | *6 | POWER BACK DOOR UNIT ASSEMBLY SET RH |
| *7 | POWER BACK DOOR WARNING BUZZER | *8 | MULTIPLEX NETWORK DOOR ECU |
| *9 | BACK DOOR LOCK WITH COURTESY LIGHT SWITCH ASSEMBLY - BACK DOOR LOCK MOTOR - BACK DOOR COURTESY SWITCH - LATCH SWITCH - INITIAL SWITCH - PAWL SWITCH |
*10 | KICK DOOR CONTROL SENSOR |

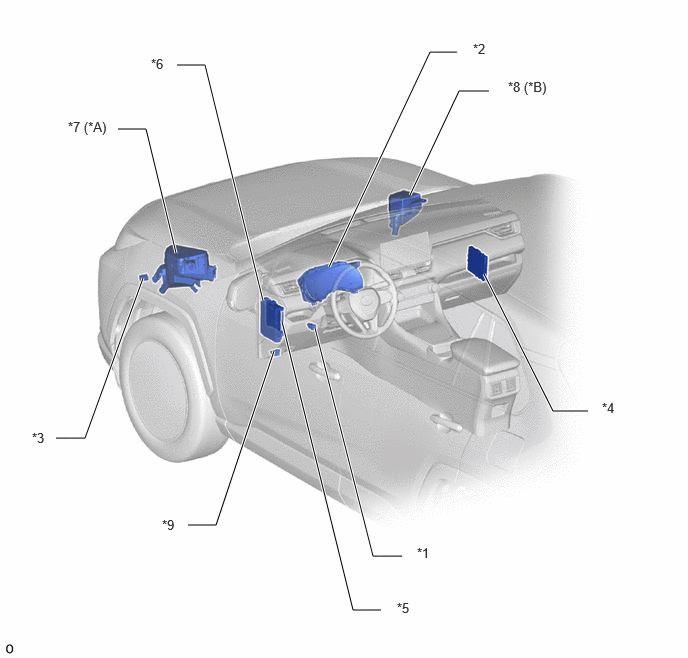

| *A | for Gasoline Model | *B | for HV Model |
| *1 | POWER BACK DOOR CONTROL SWITCH | *2 | COMBINATION METER ASSEMBLY |
| *3 | WIRELESS DOOR LOCK BUZZER | *4 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE - ECU-IG1 NO. 4 FUSE |
| *7 | NO. 1 ENGINE ROOM RELAY BLOCK - PBD FUSE |
*8 | NO. 2 ENGINE ROOM RELAY BLOCK - PBD FUSE |
| *9 | DLC3 | - | - |
