Components [10/2023 - ]

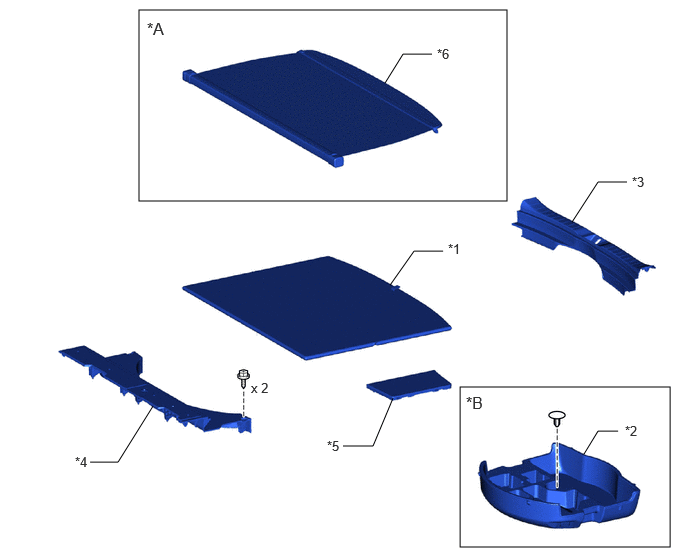

| *A | w/ Tonneau Cover | *B | w/o Spare Tire |
| *1 | DECK BOARD ASSEMBLY | *2 | REAR DECK FLOOR BOX |
| *3 | REAR FLOOR FINISH PLATE | *4 | REAR NO. 1 FLOOR MAT SUPPORT SIDE PLATE |
| *5 | REAR NO. 3 FLOOR BOARD | *6 | TONNEAU COVER ASSEMBLY |

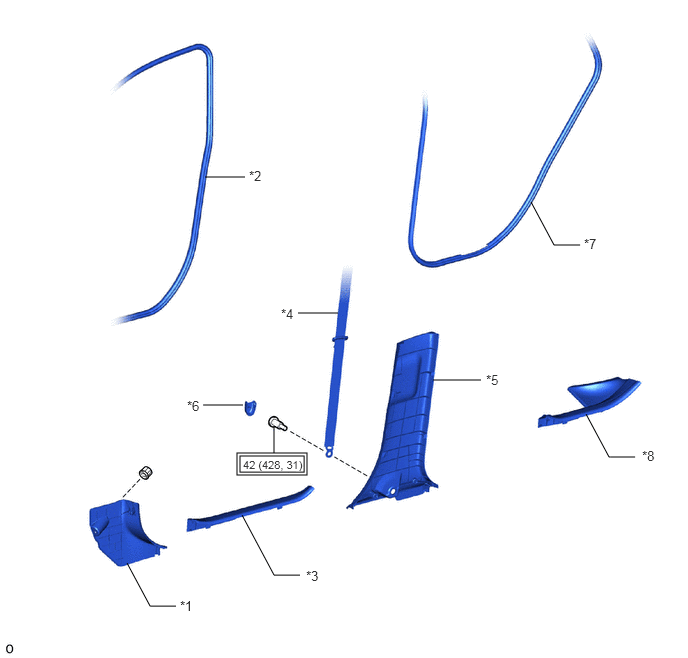

Fig 2: Fuel Lid Lock Control Cable Assembly Replacement Components With Torque Specifications [10/2023 - ] (2 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | COWL SIDE TRIM BOARD LH | *2 | FRONT DOOR OPENING TRIM WEATHERSTRIP LH |
| *3 | FRONT DOOR SCUFF PLATE LH | *4 | FRONT SEAT OUTER BELT ASSEMBLY LH |
| *5 | LOWER CENTER PILLAR GARNISH LH | *6 | OUTER LAP BELT ANCHOR COVER |
| *7 | REAR DOOR OPENING TRIM WEATHERSTRIP LH | *8 | REAR DOOR SCUFF PLATE LH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

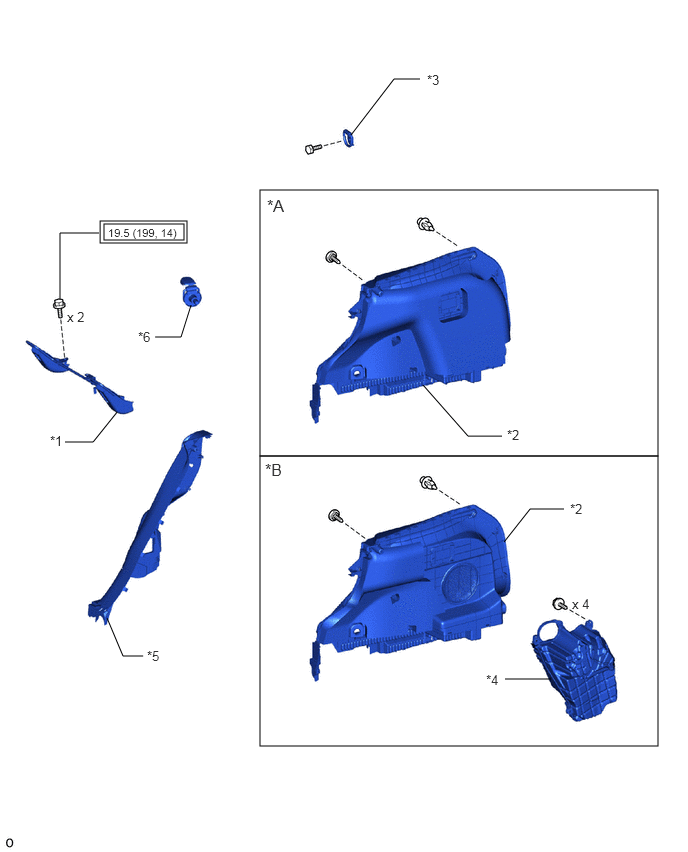

Fig 3: Fuel Lid Lock Control Cable Assembly Replacement Components With Torque Specifications [10/2023 - ] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/o Woofer | *B | w/ Woofer |
| *1 | CHILD RESTRAINT SEAT ANCHOR BRACKET SUB-ASSEMBLY LH | *2 | DECK TRIM SIDE PANEL ASSEMBLY LH |
| *3 | LUGGAGE HOLD BELT STRIKER ASSEMBLY | *4 | REAR NO. 2 SPEAKER ASSEMBLY |
| *5 | REAR SEAT SIDE GARNISH LH | *6 | TETHER ANCHOR BRACKET SET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

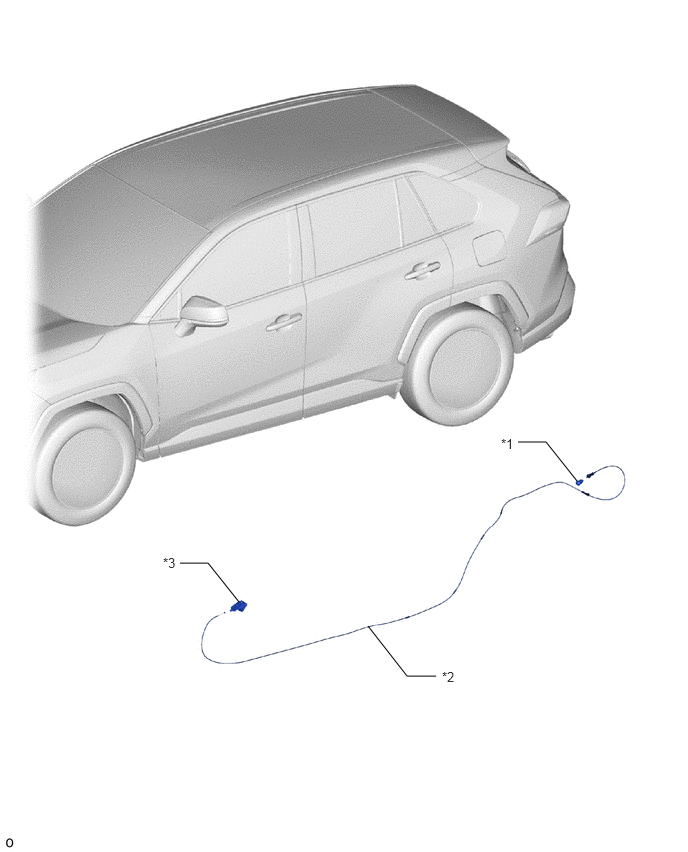

| *1 | FUEL FILLER OPENING LID LOCK RETAINER | *2 | FUEL LID LOCK CONTROL CABLE SUB-ASSEMBLY |
| *3 | FUEL LID LOCK OPEN LEVER SUB-ASSEMBLY | - | - |
