Parts Location [11/2018 - 08/2020]: Illustration
WARNING: This page is about a different variant/trim than selected.

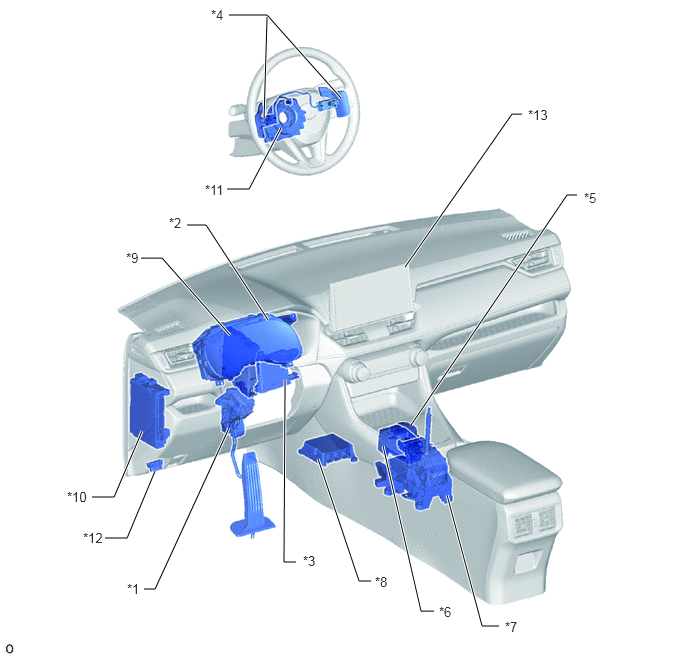

Fig 1: Motor Generator Control System (For 2Wd With Nickel Metal Hydride Battery) Replacement Components (1 Of 4) [11/2018 - 08/2020]
| *1 | ACCELERATOR PEDAL SENSOR ASSEMBLY | *2 | COMBINATION METER ASSEMBLY |
| *3 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *4 | SHIFT PADDLE SWITCH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *5 | SHIFT POSITION INDICATOR | *6 | INTEGRATION CONTROL AND PANEL ASSEMBLY - EV MODE SWITCH - ECO MODE SWITCH - SPORT MODE SWITCH - NORMAL MODE SWITCH |
| *7 | SHIFT LOCK CONTROL UNIT ASSEMBLY | *8 | AIRBAG SENSOR ASSEMBLY |
| *9 | HYBRID VEHICLE CONTROL ECU ASSEMBLY | *10 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE |
| *11 | SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY | *12 | DLC3 |
| *13 | MULTI DISPLAY | - | - |

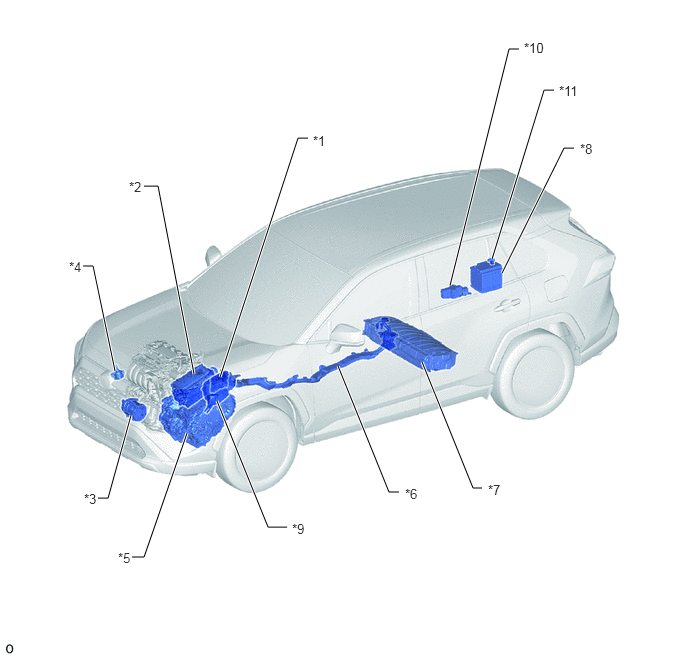

Fig 1: Motor Generator Control System (For 2Wd With Nickel Metal Hydride Battery) Replacement Components (2 Of 4) [11/2018 - 08/2020]
| *1 | ECM | *2 | INVERTER WITH CONVERTER ASSEMBLY |
| *3 | COMPRESSOR WITH MOTOR ASSEMBLY | *4 | INVERTER WATER PUMP ASSEMBLY |
| *5 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *6 | HV FLOOR UNDER WIRE |
| *7 | HV BATTERY | *8 | AUXILIARY BATTERY |
| *9 | NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - INV W/P RELAY - INV W/P NO. 2 FUSE |
*10 | NO. 3 RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - IGCT RELAY - IGCT FUSE - BATT FAN FUSE - PCU FUSE - INV W/P NO. 1 FUSE - IGCT NO. 2 FUSE |
| *11 | BATTERY STATE SENSOR ASSEMBLY | - | - |

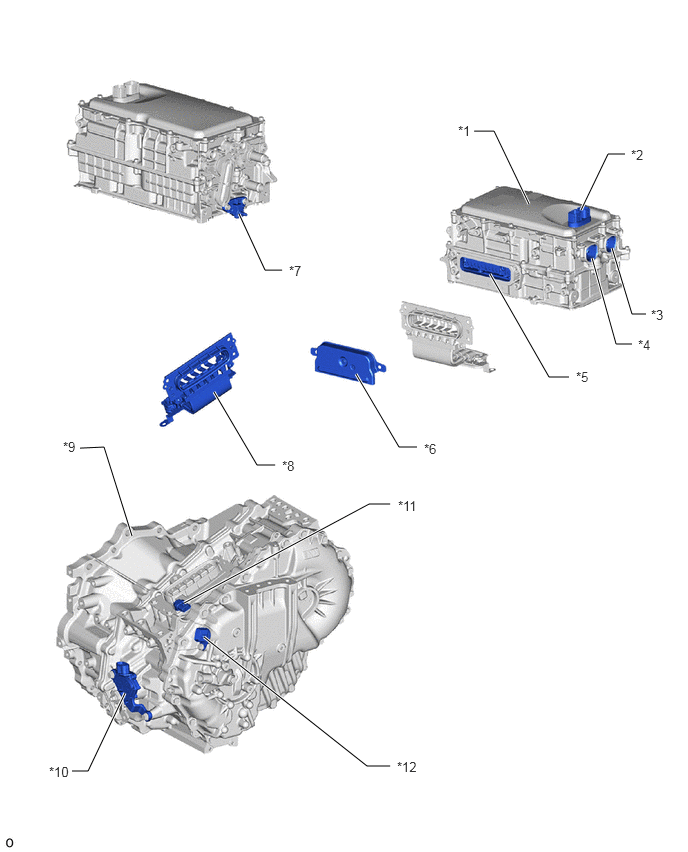

Fig 1: Motor Generator Control System (For 2Wd With Nickel Metal Hydride Battery) Replacement Components (3 Of 4) [11/2018 - 08/2020]
| *1 | INVERTER WITH CONVERTER ASSEMBLY | *2 | LOW VOLTAGE CONNECTOR |
| *3 | AIR CONDITIONING WIRE CONNECTION | *4 | HV FLOOR UNDER WIRE CONNECTION |
| *5 | MOTOR CABLE CONNECTION | *6 | INVERTER COVER - INTERLOCK |
| *7 | AMD TERMINAL | *8 | MOTOR CABLE |
| *9 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *10 | SHIFT LEVER POSITION SENSOR |
| *11 | MOTOR TEMPERATURE SENSOR - GENERATOR TEMPERATURE SENSOR |
*12 | MOTOR RESOLVER - GENERATOR RESOLVER - TRANSMISSION FLUID TEMPERATURE SENSOR |
Fig 1: Motor Generator Control System (For 2Wd With Nickel Metal Hydride Battery) Replacement Components (4 Of 4) [11/2018 - 08/2020]
| *1 | SERVICE PLUG GRIP | *2 | BATTERY COOLING BLOWER ASSEMBLY |
| *3 | BATTERY VOLTAGE SENSOR | *4 | HYBRID BATTERY TERMINAL BLOCK |
| *5 | HV BATTERY JUNCTION BLOCK ASSEMBLY | *6 | BATTERY CURRENT SENSOR |
| *7 | SMRB | *8 | SMRP |
| *9 | SMRG | *10 | SYSTEM MAIN RESISTOR |
