System Description [01/2018 - 11/2018]

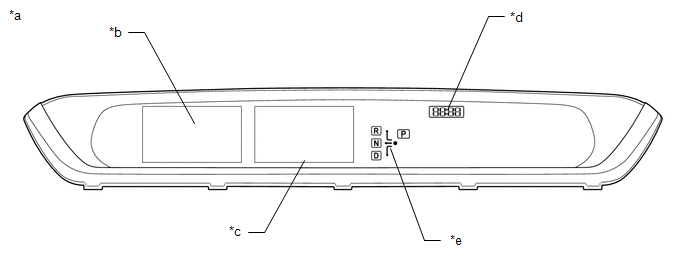

- OUTLINE OF COMBINATION METER ASSEMBLY
*a Indication Example *b Main Display *c Multi-information Display *d Clock *e Shift Position Indicator - - - INPUT AND OUTPUT SIGNALS OF COMBINATION METER ASSEMBLY METER OR GAUGE
Item Input/Output Communication Line Condition Signal Component Speedometer Input CAN - Vehicle speed signal Brake booster with master cylinder assembly (skid control ECU) Direct line - Vehicle speed pulse input signal Output CAN - Vehicle speed signal Related ECUs Direct line - Vehicle speed pulse input signal WARNING OR INDICATORItem Input/Output Communication Line Condition Signal Component Turn indicator light Input CAN Blinks Hazard warning operation signal Brake booster with master cylinder assembly (skid control ECU) Direct line Blinks Turn signal switch Headlight dimmer switch assembly Hazard warning signal switch Hazard warning signal switch assembly Output Direct line - Turn signal light operation signal Turn signal lights Water temperature warning light Input CAN Comes on FC water temperature signal meter FC Control ECU High beam indicator light Input CAN Comes on High beam indicator light Main body ECU (multiplex network body ECU) Automatic high beam indicator light Input CAN Comes on Automatic high beam indicator light signal Main body ECU (multiplex network body ECU) Headlight indicator light*1 Input CAN Comes on Low beam headlight request signal Main body ECU (multiplex network body ECU) Taillight indicator light*2 Input CAN Comes on Taillight request signal Main body ECU (multiplex network body ECU) Driver side seat belt warning light Input CAN Comes on/Blinks Driver side seat belt buckle switch signal Main body ECU (multiplex network body ECU) Parking brake switch signal Vehicle speed signal Brake booster with master cylinder assembly (skid control ECU) Shift position P signal EV control ECU Front passenger side seat belt warning light Input CAN Comes on/Blinks Front passenger seat belt buckle switch signal Airbag ECU assembly Front passenger seat occupant status signal Parking brake switch signal Main body ECU (multiplex network body ECU) Vehicle speed signal Brake booster with master cylinder assembly (skid control ECU) Shift position P signal EV control ECU SRS warning light Input CAN Comes on SRS warning light signal Airbag ECU assembly Master warning light Input CAN/Direct line Comes on Each system warning signal Each system ECU Blind Spot Monitor warning light Input CAN Comes on Blind Spot Monitor warning light signal Blind Spot Monitor Sensor RH EPS warning light Input CAN Comes on EPS warning light signal Power steering ECU assembly Brake warning light Input CAN Comes on Brake warning light signal Brake booster with master cylinder assembly (skid control ECU) Cruise indicator light Input CAN Comes on Cruise indicator light signal EV control ECU SET indicator light Input CAN Comes on SET indicator light signal EV control ECU Driving support ECU assembly Radar cruise indicator light Input CAN Comes on Cruise main indicator (constant vehicle speed mode) signal Driving support ECU assembly Cruise main Driving support ECU assembly indicator (vehicle-to-vehicle distance control mode) signal Lane departure alert Input CAN Comes on Lane departure alert indicator light signal Lane departure warning camera Parking brake warning light Input CAN Comes on Parking brake signal Main body ECU (multiplex network body ECU) Tire pressure warning light Input CAN Comes on Tire pressure warning light signal Main body ECU (multiplex network body ECU) Fuel level warning light Input CAN Comes on Fuel level signal FC Control ECU ABS warning light Input CAN Comes on/Blinks ABS warning light control flag signal Brake booster with master cylinder assembly (skid control ECU) Slip warning light Input CAN Comes on/Blinks Slip indicator signal Brake booster with master cylinder assembly (skid control ECU) VSC OFF indicator light Input CAN Comes on VSC OFF light signal Brake booster with master cylinder assembly (skid control ECU) Security indicator light Input Direct line Blinks Security indicator light signal Smart key ECU assembly PCS OFF indicator light Input CAN Comes on PCS OFF indicator display signal Driving support ECU assembly Clearance sonar indicator Input CAN Comes on Clearance sonar indicator light signal Clearance warning ECU assembly Shift selection indicator Input CAN Comes on Shift position signal EV control ECU Shift position P signal Transmission control ECU assembly Shift position NP signal Br indicator light Input CAN Comes on Br indicator signal EV control ECU ECB* warning light Input CAN Comes on/Blinks ECB* warning light signal Brake booster with master cylinder assembly (skid control ECU) READY indicator light Input CAN Comes on READY signal EV control ECU H2O indicator light Input CAN Comes on H2O indicator light signal EV control ECU Hydrogen leak warning light Input CAN Comes on Hydrogen leak warning light signal FC control ECU Passenger airbag ON/OFF indicator light Input CAN Comes on Front passenger seat belt buckle switch signal Airbag ECU assembly Front passenger seat occupant status signal HINT:
*: Electronically Controlled Brake System
- *1: for U.S.A.
- *2: except U.S.A.
MAIN DISPLAYItem Input/Output Communication Line Condition Signal Component ODO/TRIP meter Input CAN Displayed Power switch on (ACC) signal Main body ECU (multiplex network body ECU) Vehicle speed pulse input signal Brake booster with master cylinder assembly (skid control ECU) Vehicle speed signal Direct line Displayed ODO/TRIP change switch signal Steering pad switch assembly Hydrogen fuel gauge Input CAN Displayed Hydrogen residual quantity signal FC control ECU Sub screen FC system indicator Input CAN Displayed Eco-zone indicator level signal EV control ECU Eco-zone indicator upper threshold signal Sub screen power meter Input CAN Displayed FC power meter display signal EV control ECU Power limit level signal Sub screen SOC Input CAN Displayed Remaining high-pressure battery signal EV control ECU Outside temp Input CAN Displayed Ambient temperature display signal Air conditioning amplifier assembly 0 or 0.5 below decimal point of ambient temperature display switch signal Distance (Range) Input CAN Displayed Power switch on (ACC) signal Main body ECU (multiplex network body ECU) Hydrogen consumption signal FC control ECU Vehicle speed pulse input signal Brake booster with master cylinder assembly (skid control ECU) Hydrogen residual quantity FC control ECU Speedometer Input CAN Displayed Vehicle speed (SP1) signal Brake booster with master cylinder assembly (skid control ECU) Direct line Displayed Vehicle speed pulse input signal Input CAN Displayed READY signal EV control ECU MULTI-INFORMATION DISPLAYItem Input/Output Communication Line Condition Signal Component Opening - - Displayed - - Ending - - Displayed - - Windshield Washer Fluid Low Input Direct line Displayed Washer fluid level signal Windshield washer motor and pump assembly (water level warning switch) Door open warning light Input CAN Displayed Driver door courtesy switch signal Main body ECU (multiplex network body ECU) Front passenger door courtesy switch signal Rear right door courtesy switch signal Rear left door courtesy switch signal Luggage courtesy switch signal Hood door courtesy switch signal Handle information signal Vehicle speed (SP1) signal Brake booster with master cylinder assembly (skid control ECU) Direct line Displayed Vehicle speed pulse input signal FC system indicator (traveling) Input CAN Displayed Eco-zone indicator level signal EV control ECU Eco-zone indicator upper threshold signal FC system indicator (stationary) Input CAN Displayed Eco-zone indicator level signal EV control ECU Eco-zone indicator upper threshold signal 1 minute fuel consumption Input CAN Displayed Power switch on (ACC) signal Main body ECU (multiplex network body ECU) Vehicle speed pulse input signal Brake booster with master cylinder assembly (skid control ECU) Vehicle speed (SP1) signal Hydrogen consumption FC Control ECU 5 minute fuel consumption Input CAN Displayed Power switch on (ACC) signal Main body ECU (multiplex network body ECU) Vehicle speed pulse input signal Brake booster with master cylinder assembly (skid control ECU) Vehicle speed (SP1) signal Hydrogen consumption FC Control ECU Monthly fuel consumption Input CAN Displayed Power switch on (ACC) signal Main body ECU (multiplex network body ECU) READY signal EV control ECU Vehicle speed pulse input signal Brake booster with master cylinder assembly (skid control ECU) Vehicle speed (SP1) signal Hydrogen consumption FC Control ECU ECO wallet - - Displayed - - Drive monitor - - Displayed - - ECO diary daily history Input CAN Displayed READY signal EV control ECU Vehicle speed pulse input signal Brake booster with master cylinder assembly (skid control ECU) Vehicle speed (SP1) signal Hydrogen consumption FC Control ECU Direct line Displayed TRIP SW signal Steering pad switch assembly ECO diary monthly history Input CAN Displayed READY signal EV control ECU Vehicle speed pulse input signal Brake booster with master cylinder assembly (skid control ECU) Vehicle speed (SP1) signal Hydrogen consumption FC Control ECU Direct line Displayed TRIP SW signal Steering pad switch assembly Power meter Input CAN Displayed FC Power meter display signal EV control ECU Energy monitor Input CAN Displayed Energy flow signal EV control ECU Radar cruise control / lane departure alert displayed tab Input CAN Displayed Following distance time signal Driving support ECU assembly Cruise main indicator (constant vehicle speed mode) signal Cruise main indicator (vehicle to-vehicle distance control mode) signal Radar cruise control warning signal Cruise control warning signal Cruise indicator signal Cruise SET indicator signal Cruise control switch signal White line symbol left side signal Lane departure warning camera White line symbol right side signal Message tab Input CAN/Direct line Displayed Each warning / advice signal Each system ECU Setting tab Input CAN Displayed Each setting signal Each system ECU 2WD MAINTENANCE MODE Input CAN Displayed 2WD MAINTENANCE MODE signal Each system ECU 2WD CERTIFICATION MODE Input CAN Displayed 2WD CERTIFICATION MODE signal Each system ECU Push and Hold Power Switch for Emergency Stop Input CAN Displayed Smart access system with push button start warning signal Certification ECU (smart key ECU assembly) Shift to N and Press Power Switch to Restart Input CAN Displayed Smart access system with push button start warning signal Certification ECU (smart key ECU assembly) Power Turned OFF to Save Battery Input CAN Displayed Smart access system with push button start warning signal Certification ECU (smart key ECU assembly) Key not Detected Check Key Location Input CAN Displayed Smart access system with push button start warning signal Certification ECU (smart key ECU assembly) Smart Entry & Start System
Malfunction See Owner's ManualInput CAN Displayed Smart access system with push-button start warning signal Certification ECU (smart key ECU assembly) Turn OFF Vehicle Input CAN Displayed Smart access system with push-button start warning signal Certification ECU (smart key ECU assembly) Key Detected in Vehicle Input CAN Displayed Smart access system with push-button start warning signal Certification ECU (smart key ECU assembly) Depress Brake and Then Touch Key to Power Switch Input CAN Displayed Emergency operation signal Certification ECU (smart key ECU assembly) Depress Brake and Power to Start Input CAN Displayed Message request for push start signal Certification ECU (smart key ECU assembly) EV system operation signal Key Battery Low Input CAN Displayed Low key battery warning signal Certification ECU (smart key ECU assembly) Steering Wheel Lock Press Power Switch while Turning Wheel Input CAN Displayed Smart access system with push-button start warning signal Certification ECU (smart key ECU assembly) Release Accelerator Input CAN Displayed Drive start control multi-information request signal EV control ECU Shift is in N Release Accelerator Before Shifting Input CAN Displayed Depress the accelerator in N position signal EV control ECU Accelerator Pedal is Pressed Check The Accelerator Pedal Input CAN Displayed Depress the accelerator in P position signal EV control ECU Press Brake When Vehicle is Stopped FC System may Overheat Input CAN Displayed Accelerator hold caution signal EV control ECU Drive-Start Control Malfunction Visit Your Dealer Input CAN Displayed Drive start control multi-information request signal EV control ECU Brake Override Malfunction Visit Your Dealer Input CAN Displayed Brake override system multi-information request signal EV control ECU Accelerator and Brake Pedals Pressed Simultaneously Input CAN Displayed Brake override system multi-information request signal EV control ECU FC System Overheat Output Power Input CAN Displayed EV unit overheat signal EV control ECU TRAC OFF Input CAN Displayed TRAC OFF light signal Brake booster with master cylinder assembly (skid control ECU) Release Parking Brake Input CAN Displayed Parking brake drag warning displayed signal Main body ECU (multiplex network body ECU) Power Steering Malfunction Steering Power Low Visit Your Dealer Input CAN Displayed Multi-information display request signal Power steering ECU assembly Steering Power Low Visit Your Dealer Input CAN Displayed Multi-information display request signal Power steering ECU assembly Power Steering Malfunction Visit Your Dealer Input CAN Displayed Multi-information display request signal Power steering ECU assembly FC System Stopped Steering Power Low Input CAN Displayed Multi-information display request signal Power steering ECU assembly Headlight System Malfunction Visit Your Dealer Input CAN Displayed Headlight system malfunction signal Main body ECU (multiplex network body ECU) To Activate Auto High Beam, Switch Headlights to High Beam Input CAN Displayed Automatic high beam advice signal Main body ECU (multiplex network body ECU) Pre-Collision System Alert Input CAN Displayed Alert "FAR" sensitivity signal Driving support ECU assembly Alert "MID" sensitivity signal Alert "NEAR" sensitivity signal BRAKE ! Input CAN Displayed PCS warning message signal Driving support ECU assembly Pre-Collision Brake is Disabled due to VSC OFF Input CAN Displayed PB temporary unusable condition text display signal Driving support ECU assembly VSC OFF indicator signal Pre-Collision System Malfunction Visit Your Dealer Input CAN Displayed PCS temporary unusable condition text display signal Driving support ECU assembly Pre-Collision System Unavailable Input CAN Displayed PCS temporary unusable condition text display signal Driving support ECU assembly Pre-Collision System Turned OFF Input CAN Displayed PCS temporary unusable condition text display signal Driving support ECU assembly ADJUSTING LDA CAMERA Input CAN Displayed Camera adjustment mode text display signal Lane departure warning camera Lane departure alert displayed Input CAN Displayed Left white line mark displayed signal Lane departure warning camera Right white line mark displayed signal Lane Departure Alert Malfunction Visit Your Dealer Input CAN Displayed Malfunction status message displayed signal Lane departure warning camera Lane Departure Alert Unavailable Camera Overheated Input CAN Displayed Temporarily unavailable message displayed signal Lane departure warning camera Lane Departure Alert System is Unavailable Below Approx. 50 km/h. Input CAN Displayed Speed condition failure text display signal Lane departure warning camera Lane Departure Alert System is Unavailable Below Approx. 32 MPH. Input CAN Displayed Speed condition failure text display signal Lane departure warning camera ADJUSTING REAR RADAR BEAM Input CAN Displayed Inspection mode display request signal Driving support ECU assembly CHECKING CRUISE CONTROL C/D Input CAN Displayed Inspection mode display request signal Driving support ECU assembly CHECKING CRUISE CONTROL BRAKE Input CAN Displayed Inspection mode display request signal Driving support ECU assembly Low Residual Fuel Power Reduced Input CAN Displayed Hydrogen residual quantity signal FC Control ECU Radar Cruise Control Unavailable Clean Sensor Input CAN Displayed Dirty radar signal Driving support ECU assembly Radar Cruise Control Unavailable Input CAN Displayed Dirty radar signal Driving support ECU assembly Bad weather detection signal Cruise Control Malfunction Visit Your Dealer Input CAN Displayed Cruise control warning signal Driving support ECU assembly Intuitive parking assist detection (image display) Input CAN Displayed Clearance sonar display signal Clearance warning ECU assembly Front center area information signal Front left area information signal Front right area information signal Rear center area information signal Rear left area information signal Rear right area information signal Sensor diag request signal Sensor diagnostic request signal Parking Assist Malfunction Input CAN Displayed Sensor diagnostic request signal Clearance warning ECU assembly Clean Parking Assist Sensor Input CAN Displayed Sensor diagnostic request signal Clearance warning ECU assembly Parking Assist Malfunction Visit Your Dealer Input CAN Displayed Sensor diagnostic request signal Clearance warning ECU assembly Blind Spot Monitor Unavailable Input CAN Displayed BSD module status signal Blind spot monitor sensor RH Blind Spot Monitor System Malfunction Visit Your Dealer Input CAN Displayed BSD module status signal Blind spot monitor sensor RH Window Opened Input CAN Displayed Power window open warning request signal Certification ECU (smart key ECU assembly) Check Brake System Input CAN Displayed ECB warning light signal Brake booster with master cylinder assembly (skid control ECU) Shift to P Position to Start Input CAN Displayed Shift lever P position request signal Certification ECU (smart key ECU assembly) Shift to P Before Exiting Vehicle Input CAN Displayed Shift lever P position request signal Certification ECU (smart key ECU assembly) Power ON Input CAN Displayed Power ON (ACC/IG) display request signal Certification ECU (smart key ECU assembly) Shifting Temporarily Unavailable Wait a Moment and Try Again Input CAN Displayed Reject information output request (SBW) EV control ECU Shifted to [N] Position Shift to [D] once, then Shift to [Br] Input CAN Displayed Reject information output request (SBW) EV control ECU Shifting to [D] or [R] Position Unavailable Try to Shift after FC System has Started Input CAN Displayed Reject information output request (SBW) EV control ECU Shifting Unavailable Press Brake Pedal before Shifting Input CAN Displayed Reject information output request (SBW) EV control ECU Shifting to [Br] Mode Unavailable Shift to [D] once, then Shift to [Br] Input CAN Displayed Reject information output request (SBW) EV control ECU Shifted to [N] Position Stop Your Vehicle before Shifting to [D] Input CAN Displayed Reject information output request (SBW) EV control ECU Shifted to [N] Position Stop Your Vehicle before Shifting to [R] Input CAN Displayed Reject information output request (SBW) EV control ECU Shifted to [N] Position To Shift to [P], Stop Your Vehicle and Press [P] Switch Input CAN Displayed Reject information output request (SBW) EV control ECU Insufficient Aux Battery Charge When Parking, Apply Parking Brake Securely then See Owner's Manual Input CAN Displayed Aux battery low voltage warning Transmission control ECU assembly Insufficient Aux Battery Charge Shift is Unavailable See Owner's Manual Input CAN Displayed Reject information output request (SBW) EV control ECU Shift System Malfunction When Parking, Apply Parking Brake Securely then See Owner's Manual Input CAN Displayed P-ACT fail information Transmission control ECU assembly Shift System Malfunction See Owner's Manual Input CAN Displayed P-ECU check demand information Transmission control ECU assembly Shift System Malfunction Shifting Unavailable See Owner's Manual Input CAN Displayed P-ECU error status Transmission control ECU assembly Shift System Malfunction Stop Your Vehicle in a Safe Place then See Owner's Manual Input CAN Displayed Shift sensor system error EV control ECU [P] Switch Malfunction When Parking, Apply Parking Brake Securely then See Owner's Manual Input CAN Displayed P-SW system error Transmission control ECU assembly Shift System Malfunction When Parking, Apply Parking Brake Securely then See Owner's Manual Input CAN Displayed CAN communication error between Meter ECU and EV control ECU EV control ECU Cruise Control Unable to Keep Constant Speed Press Brake to Deactivate and Control Speed Input CAN Displayed Brake application request signal Driving support ECU assembly Cruise Control Unavailable (System being Restricted) Input CAN Displayed Shift sensor system error Driving support ECU assembly Open H2 Filler Door in a Safe Place when Vehicle is Powered OFF Input CAN Displayed Fuel lid opening being prohibited EV control ECU Close H2 Filler Door and Restart Your Vehicle Input CAN Displayed Fuel lid interlock actuation EV control ECU Hydrogen Leakage Detected Visit Your Dealer Input CAN Displayed Hydrogen detection indicator FC Control ECU FC System Shutdown due to Hydrogen Leakage Stop Your Vehicle in a Safe Place and Contact Your Dealer Input CAN Displayed Hydrogen detection indicator FC Control ECU Hydrogen Sensor Malfunction Visit Your Dealer Input CAN Displayed Hydrogen sensor error indicator illumination request signal FC Control ECU H2 Filler Door is open. Park Your Vehicle in a Safe Place and Close H2 Filler Door Input CAN Displayed Fuel lid open signal EV control ECU FC System Shutdown due to Freezing conditions. Stop your Vehicle in a Safe Place and Contact Your Dealer Input CAN Displayed FC system frozen signal EV control ECU Ion Filter Maintenance Required Visit Your Dealer - - Displayed - - Water Release Completed Input CAN Displayed Antifreeze process display EV control ECU FC System Malfunction Visit Your Dealer Input CAN Displayed FCV system fail-safe warning signal EV control ECU FC System Malfunction Stop in a Safe Place Contact Your Dealer Input CAN Displayed FCV system fail-safe warning signal EV control ECU Shifting Unavailable When READY Indicator is Flashing Input CAN Displayed Reject information output request (SBW) EV control ECU Br Mode is Unavailable Input CAN Displayed Br-mode prohibition signal EV control ECU FC System Malfunction Visit Your Dealer Input CAN Displayed Vehicle left unused for a long period of time EV control ECU FC System Check in Progress Input CAN Displayed Vehicle left unused for a long period of time EV control ECU FC System Check Completed Input CAN Displayed Vehicle left unused for a long period of time EV control ECU Maintenance Required for Hybrid Battery Cooling Parts at Your Dealer Input CAN Displayed EV battery cooling system maintenance request EV control ECU High FC Temperature Reduced Power Input CAN Displayed Power limit level signal EV control ECU Check Charging System Input CAN Displayed Charging error signal EV control ECU Proximity Notification System Malfunction Visit Your Dealer Input Direct line Displayed Multi-information display request signal Vehicle approaching speaker controller BUZZERItem Input/Output Communication Line Condition Signal Sender Reverse warning buzzer Input CAN Sounds intermittently Shift position R signal EV control ECU Shift reject buzzer Input CAN Sounds twice Reject buzzer signal EV control ECU Door opening without shifting into P buzzer Input CAN Sounds intermittently Meter buzzer intermittence request signal Certification ECU (smart key ECU assembly) NDB warning EV control ECU Seat belt warning buzzer Input CAN Sounds once/Sounds intermittently Driver seat buckle switch signal Airbag ECU assembly Parking brake switch signal Shift position P signal EV control ECU Shift position R signal Front passenger seat belt buckle switch signal Airbag ECU assembly Front passenger seat occupant detection sensor signal Immobilizer certification buzzer Input CAN Sounds once Immobilizer key identification completion signal Certification ECU (smart key ECU assembly) Smart access system with push-button start warning buzzer Input CAN Sounds once Meter buzzer intermittence request signal Certification ECU (smart key ECU assembly) Power switch operation while driving warning buzzer Input CAN Sounds intermittently Power switch operation buzzer intermittence request signal Certification ECU (smart key ECU assembly) Restart while driving notification buzzer Input CAN Sounds continuously Smart access system with push-button start warning signal Certification ECU (smart key ECU assembly) Vehicle roll-away notification buzzer Input CAN Sounds continuously/Sounds intermittently Shift position P signal EV control ECU Shift position N signal Vehicle speed signal Brake booster with master cylinder assembly (skid control ECU) Driving with door ajar warning buzzer Input CAN Sounds intermittently Front passenger door courtesy switch signal Main body ECU (multiplex network body ECU) Rear right door courtesy switch signal Rear right door courtesy switch signal Rear left door courtesy switch signal Luggage courtesy switch signal Vehicle speed signal Brake booster with master cylinder assembly (skid control ECU) PKB-ON driving warning buzzer Input CAN Sounds intermittently Parking brake switch signal Main body ECU (multiplex network body ECU) Vehicle speed signal Brake booster with master cylinder assembly (skid control ECU) EPS warning buzzer Input CAN Sounds once/Sounds intermittently Demand buzzer to meter signal Power steering ECU assembly Radar cruise control low speed cancel buzzer Input CAN Sounds twice Low speed cancel buzzer request signal Driving support ECU assembly Multi-information display warning Input CAN Sounds once Multi-information display warning signal Related ECUs Flasher buzzer Input CAN Sounds intermittently Hazard light activation request signal Brake booster with master cylinder assembly (skid control ECU) Direct line Turn signal switch signal Headlight dimmer switch assembly Hazard warning switch signal Hazard warning signal switch assembly Vehicle stability control sideways sliding warning buzzer Input CAN Sounds intermittently Buzzer control flag signal Brake booster with master cylinder assembly (skid control ECU) Brake system low braking force warning buzzer Input CAN Sounds intermittently Buzzer control flag signal Brake booster with master cylinder assembly (skid control ECU) Brake fluid low warning buzzer Input CAN Sounds intermittently Brake level warning lamp Brake booster with master cylinder assembly (skid control ECU) Brake system temperature rise/Active test buzzer Input CAN Sounds intermittently Buzzer control flag signal Brake booster with master cylinder assembly (skid control ECU) Temperature warning/CRAWL cancel warning buzzer Input CAN Sounds intermittently Buzzer control flag signal Brake booster with master cylinder assembly (skid control ECU) LO fuel warning buzzer - - Sounds once - - Light reminder buzzer Input CAN Sounds continuously Headlight signal Main body ECU (multiplex network body ECU) Lane departure warning buzzer Input CAN Sounds intermittently Buzzer control flag signal Lane departure warning camera READY buzzer Input CAN Sounds once READY buzzer signal EV control ECU EV reject buzzer Input CAN Sounds twice EV mode message signal EV control ECU Shift to P position request buzzer Input CAN Sounds once Shift P position request signal EV control ECU Depress the accelerator pedal with shift position N buzzer Input CAN Sounds continuously Depress the accelerator in N position signal EV control ECU Hybrid control system warning buzzer Input CAN Sounds continuously/Sounds intermittently/Sounds once Hybrid control system malfunction notification signal EV control ECU EV battery low voltage buzzer Input CAN Sounds continuously/Sounds intermittently EV battery low voltage warning ID signal EV control ECU EV unit excessive heat notification buzzer Input CAN Sounds once Motor inverter high temperature warning ID signal EV control ECU Tow prohibition Input CAN Sounds intermittently Tow prohibition warning signal EV control ECU Accelerator hold warning buzzer Input CAN Sounds continuously Accelerator hold caution signal EV control ECU Power window / sliding roof warning buzzer Input CAN Sounds once Power window warning request signal Main body ECU (multiplex network body ECU) Slide roof warning request signal Cruise control brake force limitation buzzer Input CAN Sounds once/Sounds twice Cruise control brake force limitation buzzer request Driving support ECU assembly Hydrogen detection light buzzer Input CAN Sounds intermittently Hydrogen detection signal FC Control ECU FC ion exchanger maintenance warning buzzer - - Sounds continuously - - Fuel lid interlock actuation buzzer Input CAN Sounds twice Fuel lid interlock actuation signal EV control ECU Fuel lid opening prohibition buzzer Input CAN Sounds twice Fuel lid opening prohibition EV control ECU Fuel lid open signal buzzer Input CAN Sounds intermittently Fuel lid open signal EV control ECU FCV system fail-safe warning buzzer Input CAN Sounds once FCV system fail-safe warning signal EV control ECU Water release in process buzzer Input CAN Sounds once/Sounds twice Water release in process buzzer signal EV control ECU Br-mode prohibition buzzer Input CAN Sounds twice Br-mode prohibition buzzer signal EV control ECU Vehicle long-time unused warning buzzer Input CAN Sounds once Vehicle long-time unused warning buzzer signal EV control ECU FC system frozen buzzer Input CAN Sounds once FC system frozen signal EV control ECU OTHERItem Input/Output Communication Line Condition Communication Signal Sender Meter illumination Input CAN Illumination level Illuminance data signal Main body ECU (multiplex network body ECU) Direct line Illumination level Illumination level signal Light control rheostat Output Direct line - Illumination level output signal Related ECUs Diagnostic trouble code Input CAN Displayed Diagnostic trouble code signal Related ECUs Test mode signal ECM ABS warning light signal Brake booster with master cylinder assembly (skid control ECU) Slip indicator light signal Brake hold indicator light signal SRS warning light signal Airbag ECU assembly Cruise control warning signal Driving support ECU assembly
