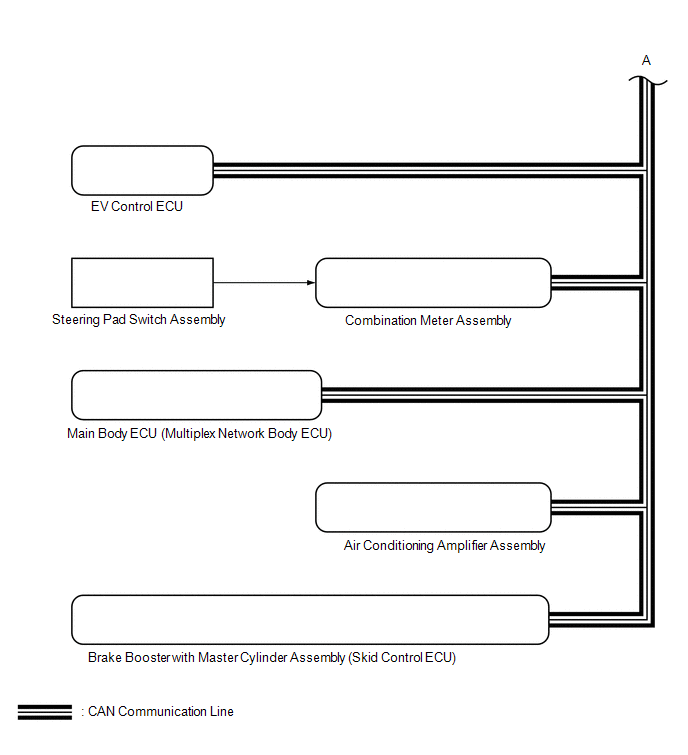

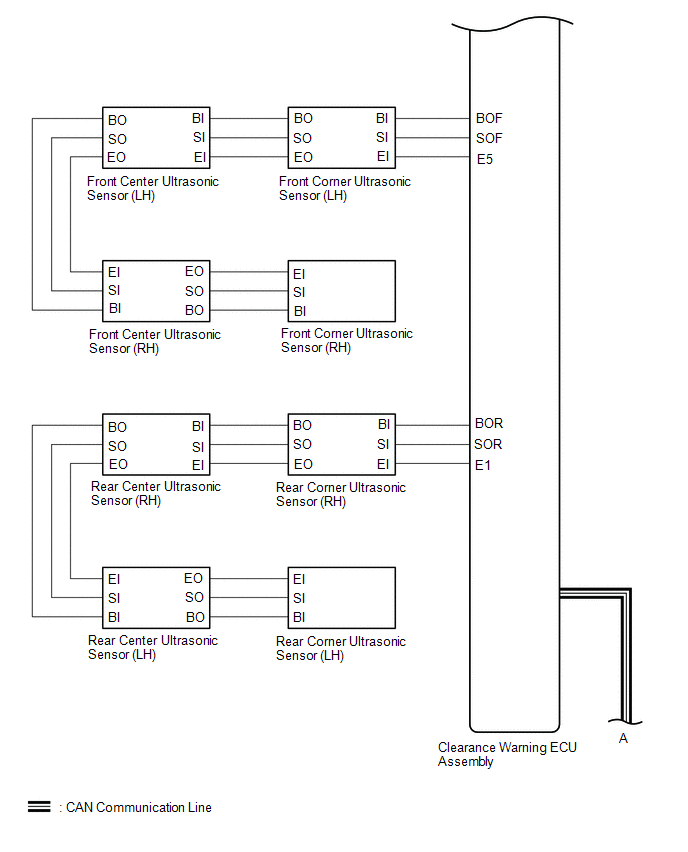

System Diagram [11/2018 - ]
COMMUNICATION TABLE
| Sender | Receiver | Signal | Line |
|---|---|---|---|
| Main Body ECU (Multiplex Network Body ECU) | Clearance Warning ECU Assembly | Destination symbol signal | CAN Communication Line |
| Steering wheel signal | |||
| Popular name signal | |||
| Grade signal | |||
| EV Control ECU | Clearance Warning ECU Assembly | Shift position P signal | CAN Communication Line |
| Shift position R signal | |||
| Shift position N signal | |||
| Shift position D signal | |||
| Shift position B signal | |||
| Shift information signal | |||
| Combination Meter Assembly | Clearance Warning ECU Assembly | CSR main switch signal | CAN Communication Line |
| Ultrasonic detecting and ranging system ON/OFF signal | |||
| Clearance sonar mute switch signal | |||
| Clearance sonar sound volume switch signal | |||
| Brake Booster with Master Cylinder Assembly (Skid Control ECU) | Clearance Warning ECU Assembly | Vehicle speed (SP1) status flag signal | CAN Communication Line |
| Vehicle speed (SP1) signal | |||
| Air Conditioning Amplifier Assembly | Clearance Warning ECU Assembly | Ambient temperature display signal | CAN Communication Line |
| Clearance Warning ECU Assembly | Combination Meter Assembly | Front right area information signal | CAN Communication Line |
| Front left area information signal | |||
| CSR switch display request signal | |||
| CSR buzzer volume switch display request signal | |||
| Front center area information signal | |||
| Rear right area information signal | |||
| CSR switch indicator signal | |||
| CSR vehicle mark display request signal | |||
| Rear center area information signal | |||
| Rear left area information signal | |||
| CSR information signal | |||
| CSR display request (meter) signal | |||
| CSR buzzer volume signal | |||
| Steering Pad Switch Assembly | Combination Meter Assembly | Multi-information display control signal | Direct Line |
