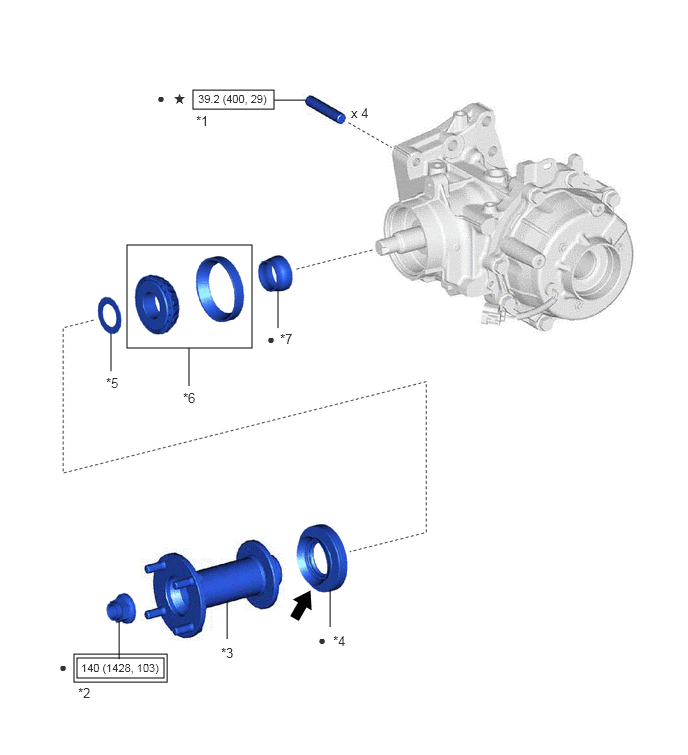

Components [12/2019 - ]
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | TRANSFER AND TRANSAXLE SETTING STUD BOLT | *2 | OUTPUT SHAFT COMPANION FLANGE NUT |
| *3 | TRANSFER OUTPUT SHAFT COMPANION FLANGE SUB-ASSEMBLY | *4 | TRANSFER CASE OIL SEAL |
| *5 | SPACER | *6 | REAR DRIVE PINION BEARING |
| *7 | TRANSFER PINION BEARING SPACER | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | MP grease | |
| * | Precoated part | - | - |
