Components [10/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota Highlander, 2024 Toyota Highlander, and 2023 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

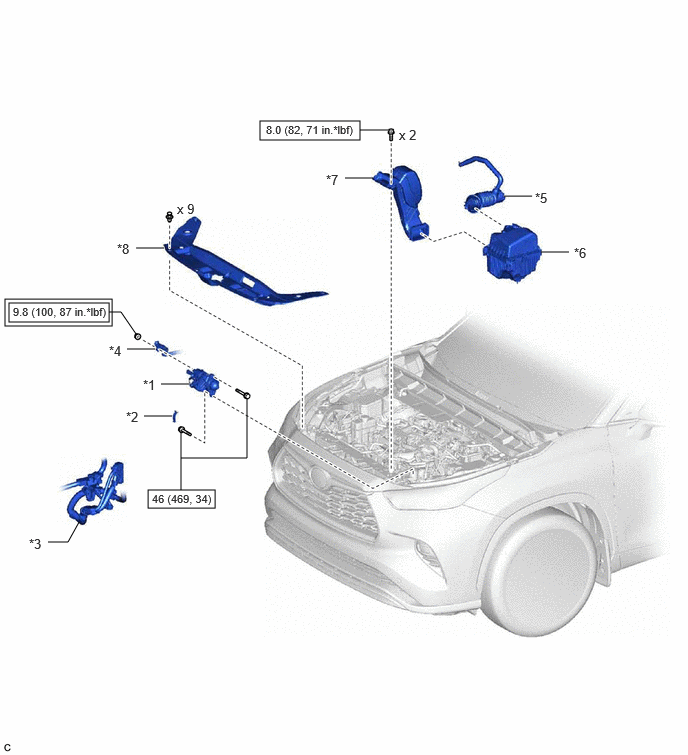

Fig 1: Starter (W/ Stop And Start System) Replacement Components With Torque Specifications [10/2022 - ] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | STARTER ASSEMBLY | *2 | FLYWHEEL HOUSING SIDE COVER |
| *3 | ENGINE WIRE | *4 | NO. 2 ENGINE WIRE |
| *5 | AIR CLEANER HOSE ASSEMBLY | *6 | AIR CLEANER ASSEMBLY |
| *7 | INLET AIR CLEANER ASSEMBLY | *8 | COOL AIR INTAKE DUCT SEAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |
Fig 2: Starter (W/ Stop And Start System) Replacement Components With Torque Specifications [10/2022 - ] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | HARNESS | *2 | PLANETARY GEAR |
| *3 | REPAIR SERVICE STARTER KIT | *4 | STARTER ARMATURE ASSEMBLY |
| *5 | STARTER ARMATURE PLATE | *6 | STARTER BRUSH HOLDER ASSEMBLY |
| *7 | STARTER CENTER BEARING CLUTCH SUB-ASSEMBLY | *8 | STARTER COMMUTATOR END FRAME ASSEMBLY |
| *9 | STARTER INRUSH CURRENT REDUCTION RELAY | *10 | STARTER YOKE ASSEMBLY |
| *11 | WIRE HARNESS | *12 | STARTER DRIVE HOUSING ASSEMBLY |
| *13 | RUBBER SEAL | *14 | PINION DRIVE LEVER |
| *15 | BRACKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | High-temperature grease |
