Components [10/2022 - ]
WARNING: This page is about a different car, the 2025 Toyota Highlander, 2024 Toyota Highlander, and 2023 Toyota Highlander. However, it is still accessible from the selected car via links, so may be relevant.

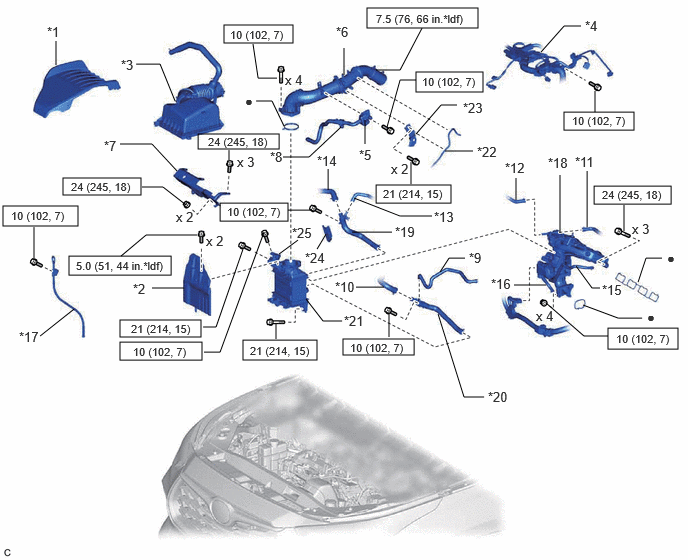

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 ENGINE COVER SUB-ASSEMBLY | *2 | NO. 2 ENGINE COVER SUB-ASSEMBLY |
| *3 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *4 | DISCONNECT ENGINE WIRE |
| *5 | PURGE VALVE (PURGE VSV) | *6 | AIR TUBE ASSEMBLY |
| *7 | FUEL DELIVERY GUARD | *8 | NO. 2 FUEL VAPOR FEED HOSE |
| *9 | NO. 1 TURBO WATER HOSE | *10 | NO. 1 INTERCOOLER COOLING WATER HOSE |
| *11 | NO. 3 WATER BY-PASS HOSE | *12 | NO. 5 WATER BY-PASS HOSE (Type A) |
| *13 | NO. 4 TURBO WATER HOSE | *14 | NO. 2 INTERCOOLER COOLING WATER HOSE |
| *15 | NO. 4 WATER BY-PASS HOSE | *16 | NO. 5 WATER BY-PASS HOSE (Type B) |
| *17 | ENGINE OIL LEVEL DIPSTICK GUIDE | *18 | INTAKE MANIFOLD WITH INTERCOOLER ASSEMBLY |
| *19 | NO. 7 INTERCOOLER COOLING WATER HOSE | *20 | NO. 6 INTERCOOLER COOLING WATER HOSE |
| *21 | INTERCOOLER ASSEMBLY | *22 | VACUUM HOSE SUB-ASSEMBLY |
| *23 | AIR TUBE SUPPORT | *24 | INTERCOOLER PIPE PROTECTOR |
| *25 | NO. 2 TURBO PRESSURE SENSOR | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
