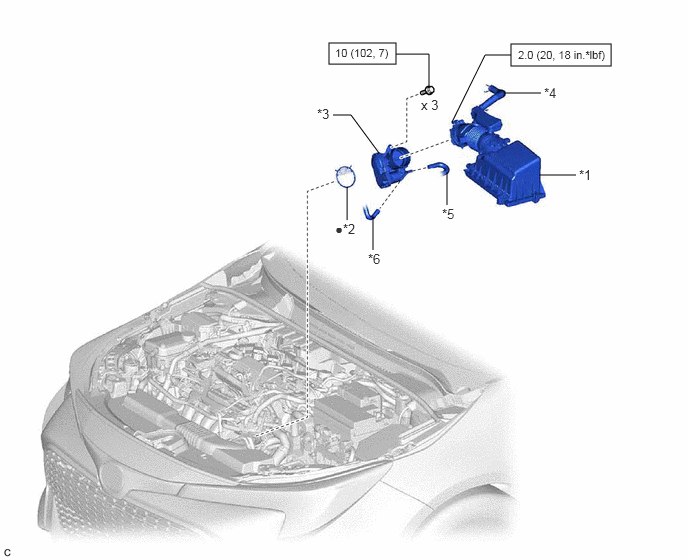

Components [06/2018 - ]
WARNING: This page is about a different variant/trim than selected.
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | THROTTLE BODY GASKET |
| *3 | THROTTLE BODY WITH MOTOR ASSEMBLY | *4 | NO. 2 VENTILATION HOSE |
| *5 | NO. 5 WATER BY-PASS HOSE | *6 | NO. 8 WATER BY-PASS HOSE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
