Parts Location [09/2022 - 11/2022]: Illustration
WARNING: This page is about a different variant/trim than selected.

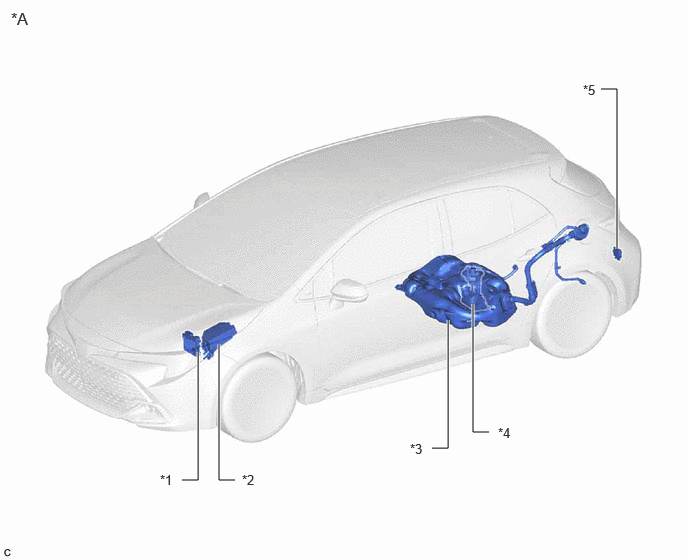

| *A | for Hatchback | - | - |
| *1 | ECM | *2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - EFI-MAIN NO. 2 RELAY - INJ FUSE |
| *3 | FUEL TANK ASSEMBLY | *4 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL PUMP (for Low Pressure) - FUEL SENDER GAUGE ASSEMBLY - FUEL MAIN VALVE ASSEMBLY |
| *5 | FUEL PUMP CONTROL ECU | - | - |

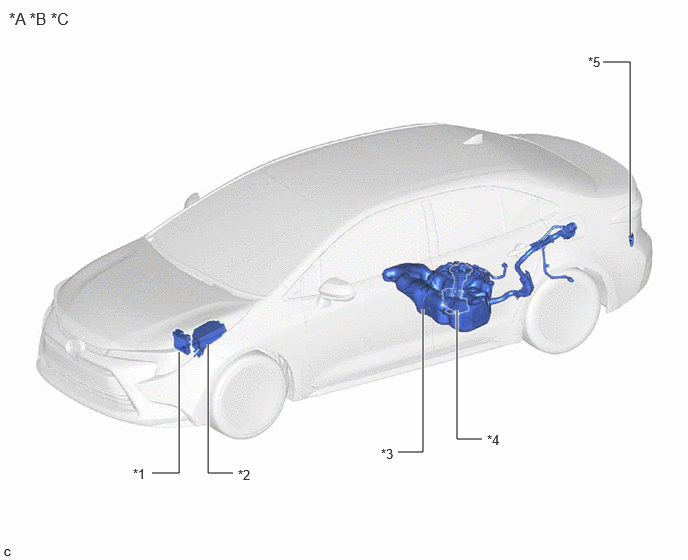

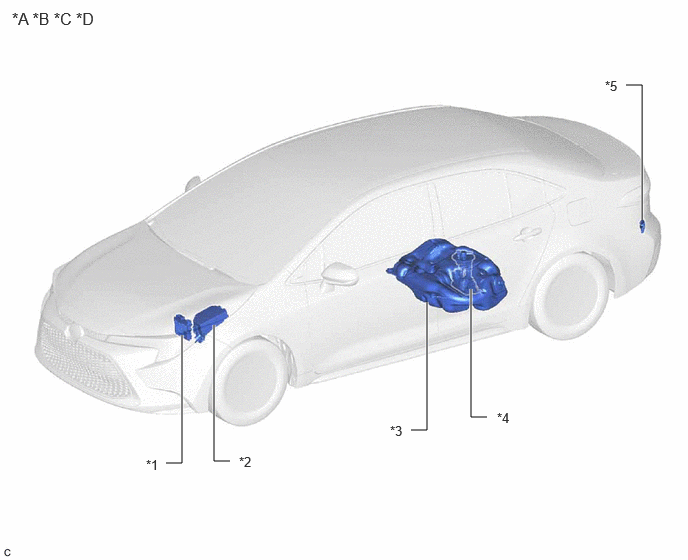

| *A | for Sedan | *B | w/ Canister Pump Module |
| *C | for Double Wishbone Type Suspension | *D | for TMC Made |
| *1 | ECM | *2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - EFI-MAIN NO. 2 RELAY - INJ FUSE |
| *3 | FUEL TANK ASSEMBLY | *4 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL PUMP (for Low Pressure) - FUEL SENDER GAUGE ASSEMBLY - FUEL MAIN VALVE ASSEMBLY |
| *5 | FUEL PUMP CONTROL ECU | - | - |
| *A | for Sedan | *B | w/ Canister Pump Module |
| *C | for Double Wishbone Type Suspension | *D | except TMC Made |
| *1 | ECM | *2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - EFI-MAIN NO. 2 RELAY - INJ FUSE |
| *3 | FUEL TANK ASSEMBLY | *4 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL PUMP (for Low Pressure) - FUEL SENDER GAUGE ASSEMBLY - FUEL MAIN VALVE ASSEMBLY |
| *5 | FUEL PUMP CONTROL ECU | - | - |

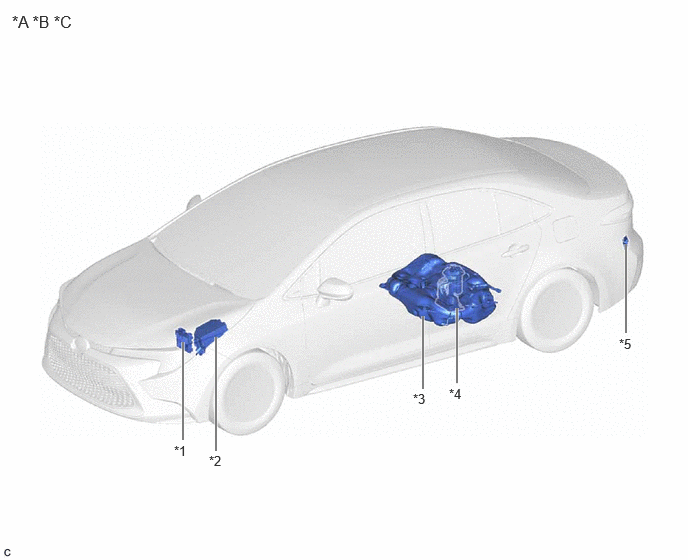

| *A | for Sedan | *B | w/ Canister Pump Module |
| *C | for Torsion Beam Type Suspension | - | for TMC Made |
| *1 | ECM | *2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - EFI-MAIN NO. 2 RELAY - INJ FUSE |
| *3 | FUEL TANK ASSEMBLY | *4 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL PUMP (for Low Pressure) - FUEL SENDER GAUGE ASSEMBLY - FUEL MAIN VALVE ASSEMBLY |
| *5 | FUEL PUMP CONTROL ECU | - | - |
| *A | for Sedan | *B | w/o Canister Pump Module |
| *C | for Double Wishbone Type Suspension | - | - |
| *1 | ECM | *2 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - EFI-MAIN NO. 2 RELAY - INJ FUSE |
| *3 | FUEL TANK ASSEMBLY | *4 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL PUMP (for Low Pressure) - FUEL SENDER GAUGE ASSEMBLY - FUEL MAIN VALVE ASSEMBLY |
| *5 | FUEL PUMP CONTROL ECU | - | - |
